PRODUCATOR: GILSON - FRANTA

- MODELE: GX-271 ASPEC, GX-274 ASPEC, QUAD-Z 215, SPE 215, CODE 300

Model: GX-271 ASPEC

Descriere si aplicatii
Aplicatii: in domeniul farmaceutic, clinic, cercetare si protectia mediului – acolo unde SPE a devenit tehnica pentru curatarea probelor, prepararea probelor si metodele de imbogatire a unei substante analizate. Proiectat pentru utilizarea in laborator, aparatul GX-271 ASPEC are un cartus de capacitate mare si o baza de dimensiuni mici. Presiunea sistemului este constant monitorizata de modulul de presiune pentru a preveni erorile la manipulare pentru suprapresiune cat si monitorizarea presiunii cartusului in timp real.
Presiunea sistemului este monitorizata in mod constant de un modul de presiune pentru a evita erorile la manipulare cat si pentru a monitoriza presiunea in timp real.
Contaminarea este diminuata cu ajutorul statiei de clatire noua – de la Gilson. GX-271 ASPEC este ideal pentru SPE, prepararea probelor, curatarea probelor pana la aplicatii GPC/ SPE.

Caracteristicio generale:

• Poate acomoda 1, 3 si 6 mL cartuse SPE
• Tehnologie cu suport mobil (rack) ce permite utilizarea instrumentului pentru utilizarea cu lichide
• O presiune pozitiva ce este atinsa de capacul de sigilare proiectat de Gilson
• VERITY 4060 – pompa seringa ce permite patrunderea aerului de la o seringa externa sau o sursa externa de aer
• Un rezervor va permite accesul a pana la patru solventi fara sa modificati pozitia suportului – rack
• Tehnologia de spalare Jet Wash cu o pompa optionala de clatire permite determinarea unor parametrii multiplii de caltire in functie de aplicatia data
• VEWRIRY 4060 pompa seringa este echipata cu un modul ce va monitoriza presiunea si poate fi utilizat la modificarea conditiilor de eroare precum o presiune mare a cartusului, sau blocarea tubului de lichid
• Produsul eluat poate fi fractionat prin miscarea tuburilor de colectare pentru diferite aplicatii precum gradinetul de pH si solutiile tampon
• Operarea in ambele loturi si in modul secvential pentru o optimizare buna si o eficienta ridicata
• Optional GX Modul de injectare direct pentru efectuarea injectarilor on-line in sistemul HPLC sau LC/MC sistem
• Design modular ce permite utilizarea suporturilor Codurile 20 si 200.

Caracteristici tehnice:
GX-271 ASPEC

Caracteristici tehnice	Model
Viteza brat (maxim)	350 mm/sec in dimensiunea X
	350 mm/sec in dimensiunea Y
	125 mm/sec in dimensiunea Z (setarea din fabrica este de 180 mm/sec)
Comunicare	Ethernet
Control contact	Doua mufe de intrare, TTL contact
	Doua relee mufe de iesire
	Doua mufe + 24 VDC DC 1 A
	O mufa de siguranta de intrare
	NOTA: Modificarea tensiunii mai mare decat 30 V sau mai mare de 1 A poate duce la defectarea aparatului
DIMENSIUNI (L x D x H)	59.7 x 54.1 x 57.1 cm (23.5 x 21.3 x 22.5 in.)
	NOTA Dimensiunile nu include si VERITY 4060 pompa seringa sau VERITY 420 pompa dubla seringa
	NOTA Inaltimea nu include si brazul Z, ce poate varia ijn functie de locul in care este prins bratul Z
Conditii mediul ambiant	Utilizare in interiorul laboratorului
	Altitudine: pana la 2000 m
	Domeniul de temperatura: +5 pana la +40 grade C
	Umiditate: umiditate maxima relativa 80 % pentru temperature de pana la 31 grade C, descrestere liniara la 50 % umiditate relativa la 40 grade C
Panoul de control	Albastru, afisaj digital si doua lumini indicatoare pentru alimentare si eroare
Siguranta	Doua 5 x 20 mm, tip “T”, 3.15 A siguranta
Putere orizontala de miscare	4.5 Lbs.
Materiale ce vin in contact cu lichidul	Descriere/ material
	Sonda de ghidarte: PET
	Sonda: 316 Otel inoxidabil
	Statia de clatire: PET
	Portul de transfer: PEEK, PET, PTFE, 316 L otel ninoxidabil
	Tubul (scurgerea): TYGON
Capacitate placa “Locator”	Cod seria 20
	Cod 33X/34X - serii
	Cod 37X DEC suport (rack)
	Cod 386
	Suport sticla solvent
	Suport pentru o sticla de solvent ce poate fi pus in spatele tavii cod seria 20
Putere - cerinte	Frecventa: 50 pana la 60 Hz
	Tensiune: 100-240 V (input universal)
	Curent: 2.0 A pentru 100-120 V 1.0 A pentru 220-240 V
	Putere consum: 250 W maxim
Performanta pozitionare senzor	Acuratete: +/- 0.75 mm in X/Y/Z dimensiuni Repetabilitate: +/- 0.20 mm in Dimensiunea X/Y/Z
Clatirea senzorului	Clatirea senzorului este facuta cu o statie de clatire dedicata ce poate face clatirea in interior cat si in exterior, si un debit de clatire atunci cand sistemul include pompa de clatire GX
Siguranta si declaratia de conformitate	Acest instrument a fost certificate pentru standardele specificate pentru utilizare in Canada, Europa si SUA. Vezi placuta din spate a instrumentului pentru mai multe detalii cat si declaratia de conformitate
Tipul prelevatorului	Design X/Y/Z suport stationar
Softul de control	Pc control prin comunicarea Ethernet si Trilution LH software
Putere – miscare verticala	4.5 kg
Greutate – cu bratul Z	22 kg (48 lbs.)


VERITY 4060 POMPA SERINGA SI VERITY 4260 POMPA SERINGA DUBLA

Caracteristici tehnice	Descriere
Comunicare	USB
Dimensiuni (L x D x H)	VERITY 4060 Pompa seringa 14.6 x 17.1 x 29.5 cm VERITY 4260 Pompa seringa 22.6 x 17.1 x 29.5 cm
Conditii mediul ambiant	Utilizare in interiorul laboratorului Altitudine: pana la 2000 m Domeniul de temperatura: 5 C pana la 40 C Umiditate: umiditate maxima relativa 80 % pentru temperature pana la 31 grade C, descrestere liniara pana la 50 % umiditate relativa la 40 grade C
Panoul frontal	Lumini indicatoare pentru putere si eroare
Materiale ce vin in contact cu lichidul	Descriere/ material
	Seringa: sticla, PTFE, Ekonol
	Valva seringa: PEEK, Ceramica, PTFE
Debitul maxim de curgere prin seringa - apa	Dimensiuni seringa / debitul maxim recomandat
	250 uL / 10 mL/min 500 uL/ 20 mL/min 1 mL/ 40 ml/min 5 mL/ 100 mL/min 10 mL/100 mL/min 25 mL/ 100 mL/min
Cerinte – alimentare electrica	VERITY 4060 POMPA SERINGA Tensiune: 24V DC Curent: 1 A, 24 W VERITY 4260 Pompa dubla seringa Tensiune: 24 V DC Curent: 2A, 48 W Alimentare externa Tensiune Input Frecventa: 50 la 60 Hz Tensiune: 100-240 V AC Tensiune Output Tensiune: 24V DC
Siguranta, certificari	Acest instrument a fost certificate pentru standardele de siguranta specificate pentru Canada, Europa si SUA. Vezi placuta din spate a instrumentului cat si declaratia de conformitate
Capacitate seringa	250 uL, 500 uL, 1 mL, 5 mL, 10 mL sau 25 mL
Softul de control	PC control prin USB si TRILUTION LH software
Acuratete volumetrica	+/- 2 % (10 % - 90 % capacitate seringa, apa)
Greutate	VERITY 4060 POMPA SERINGA 4.7 kg (10.4 lbs.) VERITY 4260 POMPA SERINGA DUBLA 7.6 kg (16.7 lbs.)

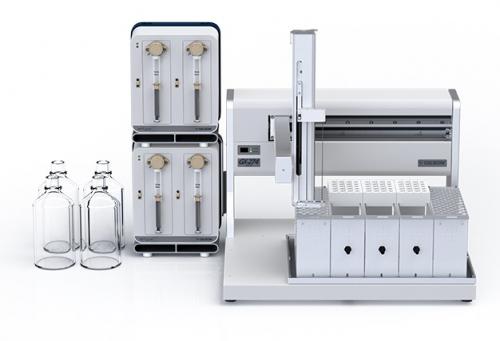

Model: GX-274 ASPEC




Descriere:
Fata de sistemul GX 261 ASPEC extractia este facuta de 4 ori mai repede.
Sistemul este o solutie SPE complete: preparare probe si utilizare. Suporturile mobile vor permite prepararea automata a probelor inainte sau dupa SPE, iar capacele unice permit extractie de la presiune pozitiva, acest instrument este precis si robust.
Patru sonde- acest lucru inseamna ca puteti procesa de patru ori mai multe probe o singura data.

Caracteristici generale:

• Bratul Z cu 4 sonde pentru a creste eficienta determinarilor
• O presiune pozitiva de elutie ce asigura o reproductibilitate buna cat si o precizie mare a determinarilor
• VERITY 4260 pompa seringa dubla – este echipata cu module independente de presiune ce vor monitoriza presiunea in cele patru tuburi pentru fluid si poate fi utilizat la determinarea conditiilor de eroare precum o presiune mare a cartusului sau blocarea tubului de lichid
• Va acomoda 1, 3 sau 6 mL cartuse SPE
• Un rezervor permite accesul la pana la 4 solventi fara modificarea pozitiei tavii
• Porturi de transfer ce asigura accesul la 2 paturi suplimentrare, rezervoare cu un volum mare de solvent fara modificarea pozitiei suportului pat. Mariti aceasta capacitate prin utilizarea lui VALVEMATE II
• Design modular ce permite utilizarea codului 200, a codului 34x sau a codului 37x serii de suporturi.
• Tehnologie cu suport mobil (mobile rack) ce permite utilizarea instrumentului SPE cat si a unui instrument pentru procesarea lichidului
• O presiune pozitiva elutie prin tehnologia cu capacul de sigilare de la Gilson
• Un produs eluat ce poate fi fractionat prin miscarea tuburilor diferite de colectare
• Proces SPE ce poate fi facut fie intr-un lot sau in modul secvential pentru o optimizare foarte buna a procesului


Caracteristici tehnice:
Model: GX-274 ASPEC

Viteza brat	350 mm/sec in dimensiunea X
	350 mm/sec in dimensiunea Y
	125 mm/sec in dimensiunea Z (setare in fabrica la 80 mm/sec)
Comunicare	Ethernet
Control contact	Doua mufe de intrare, TTL contact
	Doua relee – mufe de iesire
	Doua intrerupatoare +24 VDC 1 A outputs
	O mufa de intrare de siguranta
	Nota: schimbarea tensiunii mai mare de 30 V sau a curentului mai mare de 1 A poate duce la defectarea aparatului
Dimensiuni (L x D x H)	59.7 x 54.1 x 57.1 cm (23.5 x 21.3 x 22.5 in.)
	Nota: Dimensiunile nu vor include pompa seringa dubla 4260 VERITY
	Nota: Dimensiunile pentru inaltime nu include si bratul Z, aceasta inaltime poate varia in functie de pozitia bratului Z
Conditii mediul ambiant	Utilizare in interiorul laboratorului
	Altitudine: 2000 m
	Domeniul de temperatura: 5 C – 40 C
Umiditate	umiditate maxima relativa de 80 % pentru temperature de 31 grade C, descrestere liniara la 50 % umiditate relativa la 40 grade C
Panoul de control	Display LED albastru doua segmente si lumini LED indicatoare pentru alimentare si mesaje de eroare
Putere – miscare orizontala	X: 2.0 kg Y: 2.0 kg
Materiale ce intra in contact cu lichidul	Descriere/ Material
	Sonda ghidare: PET
	Sonda: 316L otel inoxidabil
	Statie de clatire: PET
	Port de transfer: PEEK, PET, PTFE, 316 L otel inox
	Tub (scurgere): Tygon
Capacitate placa - locator	Cod 37X DEC suporturi (racks) Cod 33X/34X suporturi (racks) Cod 386 suport – pana la 5 astfelm de suporturi pot fi introduse in tava Cod 20 (cod catalog 26041032)
Sticla solvent	O sticla solvent ce poate vfi pusa in spatele tavii Cod 20
Alimentare electrica	Frecventa: 50 la 60 Hz Tensiune: 100-240 V Curent 1.0 A pentru 220-240 V Putere maxima: 250 W maxim
Performanta pozitionare sonda	Acuratete: +/- 0.75 mm in dimensiunea X/Y/Z Repetabilitate: +/- 20 mm in dimensiunea X/Y/Z
Clatire sonda	Clatirea sondei este facuta cu o statie dedicate de clatire capabila sa faca o caltire in interior cat si in exterior, urmata de un process de clatire in exterior daca este inclusa pompa GX de clatire. O statie optionala cu 4 sonde de clatire cu porturi de transfer poate fi folosita pentru a avea acces la cele doua paturi de solventi
Siguranta, certificari	Acest instrument a fost certificate in functie de standardele specificate pentru Canada, Europa si SUA. Vezi placuta din spatele instrumentului pentru mai multe detalii
Tipul prelevatorului	X/Y/Z design cu suport stationar
Softul de control	Pc control prin comunicare Ethernet si softul TRILUTION LH
Greutate * cu bratul Z	22 kg (48 lbs.)


VERITY 4060 POMPA SERINGA SI VERITY 4260 POMPA SERINGA DUBLA

Caracteristici tehnice	Descriere
Comunicare	USB
Dimensiuni (L x D x H)	VERITY 4060 Pompa seringa 14.6 x 17.1 x 29.5 cm VERITY 4260 Pompa seringa 22.6 x 17.1 x 29.5 cm
Conditii mediul ambiant	Utilizare in interiorul laboratorului Altitudine: pana la 2000 m Domeniul de temperatura: 5 C pana la 40 C Umiditate: umiditate maxima relativa 80 % pentru temperature pana la 31 grade C, descrestere liniara pana la 50 % umiditate relativa la 40 grade C
Panoul frontal	Lumini indicatoare pentru putere si eroare
Materiale ce vin in contact cu lichidul	Descriere/ material
	Seringa: sticla, PTFE, Ekonol
	Valva seringa: PEEK, Ceramica, PTFE
Debitul maxim de curgere prin seringa - apa	Dimensiuni seringa / debitul maxim recomandat
	250 uL / 10 mL/min 500 uL/ 20 mL/min 1 mL/ 40 ml/min 5 mL/ 100 mL/min 10 mL/100 mL/min 25 mL/ 100 mL/min
Cerinte – alimentare electrica	VERITY 4060 POMPA SERINGA Tensiune: 24V DC Curent: 1 A, 24 W VERITY 4260 Pompa dubla seringa Tensiune: 24 V DC Curent: 2A, 48 W Alimentare externa Tensiune Input Frecventa: 50 la 60 Hz Tensiune: 100-240 V AC Tensiune Output Tensiune: 24V DC
Siguranta, certificari	Acest instrument a fost certificate pentru standardele de siguranta specificate pentru Canada, Europa si SUA. Vezi placuta din spate a instrumentului cat si declaratia de conformitate
Capacitate seringa	250 uL, 500 uL, 1 mL, 5 mL, 10 mL sau 25 mL
Softul de control	PC control prin USB si TRILUTION LH software
Acuratete volumetrica	+/- 2 % (10 % - 90 % capacitate seringa, apa)
greutate	VERITY 4060 POMPA SERINGA 4.7 kg (10.4 lbs.) VERITY 4260 POMPA SERINGA DUBLA 7.6 kg (16.7 lbs.)


Model: QUAD-Z 215

Descriere:
Adaugarea varfurilor de unica folosinta (10 uL pana la 1.0 mL) la acest aparat oferta un instrument important pentru aplicatii in biologie moleculara inclusiv sonde AND, preparare PCR, preparare automata a probelor si electroforeza. Varfurile de unica folosinta vor creste eficienta si reproductibilitatea si costuri mici de operare. Varfurile de unica folosinta elimina de asemenea problema contaminarii probelor.

Caracteristici generale:

• Flexibilitatea aparatului Quad –Z 215 va da un control complet asupra instrumentului si aplicatiei date; cofiguratie cu 10 uL varfuri, 200 ul varfuri, 1.0 ml varfuri sau sonde fixe pentru acelasi instrument – pentru sonde specific sau informatii legate de varfuri, va rugam sa contactati distribuitorul local Gilson.
• 1.0 ml varfuri pentru o flexibilitate foarte buna pentru Quand – Z 215
• 1.0 ml varfuri sunt compatibile cu mai multe suporturi Cod 200 pentru a da accesul la numeroase microplaci, tuburi de testare, fiole, pahare Berzelius, pahare Erlenmeyer, sticle si altele
• Suportul cu patru sonde cu capacitatea de utilizare a varfurilor de unica folosinta va elimina procesul de contaminare
• Sonde independente cu distante variabile 9 pana la 18 mm permit accesul la o serie de tuburi, fiole si microplaci
• Accepta varfuri Dimond 10 ul, 20 ul si 1000 ul pentru un volum de distribuire de 1 pana la 1000 ul
• Seringa cu control independent ce permite un transfer independent in toate cele patru varfuri in acelasi timp



Caracteristici tehnice:

Manipulare lichid	Reproductibilitate: 4.3 % CV cu 1 uL pentru DMSO Acuratete: 113 % cu 1 uL pentru DMSO
Tipul prelevatorului	X/Y/Z cu design cu suport stationar
Capacitate maxima proba	3,072
Pompa seringa	444 QuadDilutor
Capacitate recomandata seringa	100-1000 uL
Performanta pozitionare sonda	Acuratete: +/- 0.5 mm in dimensiuni X/Y; +/- 1 mm in dimensiunea Z Repetabilitate: +/- 0.25 mm in dimensiunea X/Y/Z
Viteza brat	Ø  46 cm/sec (> 18 in/sec) in dimensiunea X Ø  41 cm/sec (> 16 in/sec) in dimensiunea Y
Putere miscare orizontala	X: 5 kg (11 lbs); Y: 7 kg (15 lbs.)
Putere miscare verticala	3 kg (7 lbs)
Vrafuri de unica folosinta	Gilson dimond varfuri: DL10 (10 ul), D200 (200 ul) si D1000 (1000 ul)
Software	Gilson TRILUTION Software
Interfete de comunicare	RS-232 sau GSIOC; patru relee de iesire, un intrerupator + 24 V DCV 1 A output, si 4 mufe de intrare (inputs)
Panoul de control	8 carcatere LCD
Panoul frontal	START si tasta STOP – de oprire in caz de urgenta
Materiale ce vin in contact cu lichidul	316 L otel inoxidabil, polipropilena, FEP, PTFCE
Alimentare electrica	Curent: 2.5 A pentru 100-120 V sau 1.4 A pentru 220-240 V Frecventa: 50-60 Hz Tensiune: 100-120 V sau 220-240 V, fluctuatii tensiune nu mai mare de +/- 10% din tensiunea nominala
Dimensiuni instrument	Quad-Z 215: 91 x 61 x 61 cm
Dimensiuni de operare	59 x 33 x 18 cm
Greutate instrument	Quad – Z 215: 40 kg 444 QuadDilutor: 14 kg
Greutate la livrare	Quad-Z 215: 75 kg 444 Quad Dilutor: 18 kg


Model: SPE 215






Descriere: Solutia optima pentru extractie in faza solida si purificare proba. Ofera o serie de aplicatii suportate de extractie in placi cu 96 de godeuri si 1- si 3-mL cartuse SPE. Presiune pozitiva elutie – pentru un proces precis de transfer a lichidului.   Caracteristicile generale:   Procesare a pana la 8 probe la fiecare 5 minute sau 96 probe intr-o ora; ideal pentru procese de curatare probe O solutie automata pentru prepararea probelor, reconstructive probe si injectare HPLC sau in sisteme LC/MS Permite o curatare paralela, filtrare si purificare a fluidelor biologice Selectare un volum mare de 1 pana la 9 solvbenti sau reactivi – in functie de aplicatie CARACTERISTICI TEHNICE: Standarde producator Indeplineste standardele de siguranta si certificarile EMC; Certificat CE   Viteza brat: X: > 45.7 cm/sec (> 18 in/sec) Y: > 40.6 cm/sec (> 16 in/sec)   Interfete de comunicare RS-232 sau GSIOC; patru mufe de intarre, patru relee de iesire si un intrerupator, +24 V DC, 1 A output – mufa de iesire   Conditii mediu ambiant Utilizare in interior Altitudine: pana la 2000 m Domeniul de temperatura: 5-40 grade C Presiunea aerului: 75 – 105 kPa Gradul de poluare: 1 sau 2, in funcxtie de IEC 66 Umiditate: umiditate relativa maxima 80 % pentru temperature pana la 31 grade C, descretere liniara la 50 % umiditate relativa la 40 grade C.   Panoul frontal Display 8 – carcatere, START si tasta STOP pentru oprire de urgenta   Putere miscare orizontala X: 5 kg (11.1 lbs) Y: 7 kg (15.6 lbs)   Locator capacitate placa Pana la 5 suporturi Cod 200 combinate cu Cod 800 – suporturi SPE   Debitul maxim de apa in seringa (cu 8 seringi instalate) Dimensiune seringa 500 uL Debit maxim: 2.11 mL/min Dimensiune seringa: 1000 uL Debit maxim: 4.22 mL/min Dimensiuni seringa 2500 uL Debitul maxim 8.40 mL/min Dimensiuni seringa 5000 uL Debitul maxim: 12.50 mL/min   Alimentare electrica: Frecventa: 50-60 Hz Tensiune: 100-120 sau 220-240 V; fluctouatii nu mai mari de +/- 10 % din tensiunea nominala Curent: 2.5 A pentru 100-120 V sau 1.4 A pentru 220 – 240 V
Performanta pozitionare sonda Acuratete: +/- 0.5 mm in dimensiunile x/Y, +/- 1 mm in dimensiunea Z Repetabilitate: +/- 0.25 mm in dimensiunea X/Y/Z   Clatire sonda Pentru o statie dedicate de clatire in interiorul si exteriorul sondei   Tip relevator X/Y/Z cu desigjn cu suport stationar   Software Trilution software   Software Prin Gilson TRILUTION software   Capacitate seringa: 500 uL; 1, 2.5 sau 5 mL   Pompa seringa: Externa, integrala, de precizie mare Putere verticala lovire: 1.4 kg pe sonda la viteza setata default de 16.85 cm/sec   Dimensiuni (l x d x h) 97.8 x 61 x 64 cm Greutate: 45.1 kg Model: Code 300 Suport – "rack" Este compatibil cu:  215, Quad – Z 215, 215 SW, Sonde Multiple 215, 215 Direct Inject, GX-281, GX-271 utilizarea lichidului, GX-274 Utilizarea lichidului.
