Analizoare de gaze modele SF6 GacCheck P1, SF6 AreaCheck P2, Cub si GasClam
PRODUCATOR: ION SCIENCE - ANGLIA

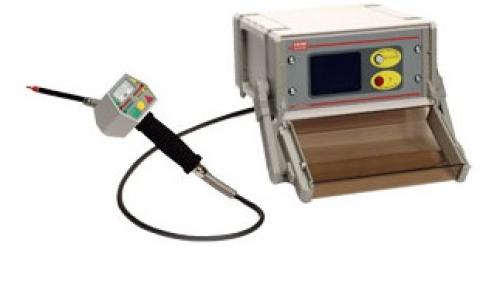

MODELE: SF6 GASCHECK P1, SF6 LEAKCHECK P1,
Modalitatea rapida si simpla pentru detectarea scurgerilor de hexafluorura de sulf.
SF6 GasCheck este utilizat in principal in fabrici pentru localizare scurgerilor si masurarea nivelului de SF6. Modele cu display tactil usor de utilizat si un meniu simplu de operare. O serie de unitati de masura, ml/sec, gm/yr si ppm, nu da utilizatorului flexibilitatea doar, permite de asemenea detectia scaparilor de gaze SF6. Datele pot fi stocate si pot fi descracate intr-o baza de date sau pot fi transmise la o imprimanta. Instrumentul permite detectarea rapida a scurgerilor, impreuna cu un timp de raspuns mic in mai putin de o secunda.
SF6 LeakCheck P1:p
SF6 LeakCheck P1:p este similar cu SF6 GasCheck P1, cu un nivel minim de detectie de 1 x 10-7 ml/secunda. Instrumentul este incorporate intr-o carcasa Peli robusta pentru transportul cu usurinta si utilizarea lui pe teren.
- detectie pentru cantitati foarte mici de SF6
Optiunea de detectie pentru valori foarte mici este disponibila pentru ambele instrumente SF6 GasCheck P1 si LeakCheck P1:p, marind limita de detectie a instrumentului la 1 x 10-8 ml/secunda.
Utilizarea tehnologiei NIC (tehnologia de captare a ionilor negativi) drept sursa non radioactiva pentru a elimina problemele legate de stocare si transportul asociate cu detectoarele radioactive traditionale ECD SF6 si eliminand necesitatea argonului de puritate inalta presurizat.
SF6 GasCheck P1 si LeakCheck P1:p sunt modele unice deoarece nu sunt afectate de cantitati mari de scurgeri de gaze. Chiar si dupa saturatie sau expunere la 100% SF6, raspuns este clar, rapid fata de alte detectoare de pe piata.
* sursa non-radioactiva pentru stocarea si transportul lui cu usurinta
* nu aveti nevoie de consumabile precum argonul, pentru reducerea costurilor de operare
* foarte sensibil pentru detectia scurgerilor pana la 1 x 10-8 ml/secunda
* 1 secunda timp de detectie pentru scurgerile de gaze
* nu sunt afectate de scurgerile mari de gaze si 100% SF6
* puteti alege intre mai multe unitati de masura, ml/secunda, gm/yr si ppm
* ecran tactil pentru navigare cu usurinta in meniu
* modele usoare, design ergonomic
* optiunea de stocare a datelor si printarea datelor pentru analiza lor ulterioara.
Hexafluorura de sulf este un gaz cu efect de sera si este 6 ori mai greu decat aerul.
SF6 este un gaz responsabil de incalzirea globala alaturi de CO2 si este de 23,900 de ori mai periculoas decat CO2 datorita rezistentei in atmosfera de 3,200 ani. Datorita acestui potential distructiv SF6 este inclus in cadrul protocului de la Kyoto in gazele cu emisii scazute. SF6 este un gaz utilizat intr-o serie de procese, de la umplerea mingiilor de tenis la productia magneziului. Este utilizat in general drept izolator in cazul comutatoarelor de tensiune inalta. In special in aceste aplicatii, Sf6 GasCheck P1 si LeakCheck P1:p sunt utilizate datorita timpului de raspuns foarte mic si datorita determinarilor clare chiar si dupa saturatie. SF6 este utilizat in industria electrica ca un mediu dielectric gazos, sau la geamurile de termopan.
Aceste instrumente ajuta utilizatorii in aplicatiile industriale pentru detectia scaparilor de SF6 si emisia acestui gaz in atmosfera. Tendintele recente sunt de inlocuire a cestui gaz cu gazul FM200, un alt gaz fabricat de om ce are proprietati similare cu hexafluorura de sulf sau HCFC (clorifluormetanul). Ambele modele, SF6GasCheck P1 si LeakCheck P1:p pot fi calibrate la o serie de gaze si FM200 poate fi selectat cu ajutorul meniului intern al instrumentului, permitand utilizarea instrumentului pentru detectarea scaparilor de FM200 sau SF6.
Display tactil usor de utilizat
Acest display permite utilizarea si navigarea cu usurinta in meniul aparatului. Masoara viteza de scurgere intr-un format mare numeric – in modul de masurare. In modul de cercetare – o bara grafica reprezinta scala scurgerii detectate drept procent pentru alarma setata.
Exista o serie de carcateristici programabile in structura meniului ce pot fi protejata de o parola de protectie pentru utilizarea neautorizata a aparatului si pentru ajustarea neautorizata a parametrilor. Carcateristici ajustabile includ: setarea nivelelor de alarma, modul de afisare a parametrilor, pornirea si oprirea vibratiilor, selectia gazului Sf6 sau FM200, selectarea unitatilor de masura (ppm, gm/an si ml/sec) si setarea volumului.
CalCheck permite o calibrare simpla a celor doua aparate si este disponibil drept accesoriu. Urmati instructiunile de pe ecran pentru efectuarea procesului de calibrare.
Explicarea functionarii pistolului
Ambele instrumente SF6 GasCheck si LeakCheck P1:p sunt livrate standard cu un cablu de 5 m pentru conectarea pistolului la unitatea de baza. Acest lucru permite utilizatorului sa detecteze scurgerile de SF6 in zone dificile rapid si usor. Unitatea de baza nici nu trebuie sa fie in fata operatorului deoarece pistolul contine toate elementele de control si display-ul pentru efectuarea masuratorilor. Un LED alarma este pornit atunci cand valoarea masurata este peste 20% din valoare limita setata, si o alarma acustica poate fi setata in acelsi fel pentru a alerta utilizatorul de existenta scurgerilor. Din motive de siguranta, pistolul poate fi setat pe vibratii atunci cand scurgerea este detectata asa incat utilizatorul este alertat.
Caracteristici tehnice:
Principiul de masurare: captarea ionilor negativi NIC
| Sensibilitate |
Standard SF6 GasCheck P1 si LeakCheck P1:p 1 x 10-7 ml/sec, 0.1 ppm, 0.001 gm/an SF6 |
| Raspuns | T90 = < 1 secunda detectie |
| Operare |
Accumulator cu plumb Incarcare intre 85-265 AC V, 50/60 Hz |
| Alarma | Acustica si vizuala cu o setare optionala |
| Unitati de masura |
Masoara in ml/s, gm/an sip pm Domeniu: fiecare unitate 1:500 Acuratete: ±5% din rata afisata de scurgere sau ± 2 cifre (digit) Repetabilitate: ± 1 digit |
| Calibrare | Cu accesoriul de calibrare CalCheck |
| Stocarea datelor |
Peste 500 de date insotite de data si timp Dedcarcare prin interfata RS232 la un PC |
| Temperatura |
Stocare: -10 pana la 600C Operare: 0 pana la 500C |
| Dimensiuni |
SF6 GasCheck P1 Apart: 340 x 350 x 170 mm Pachet la livrare: 810 x 430 x 450 mm SF6 LeakCheck P1:p Aparat: 500 x 400 x 190 mm Pachetul la livrare: 520 x 430 x 210 mm |
| Greutate |
SF6 GasCheck P1 10.4 kg pistolul 0.56 kg – pachetul livrat: 25 kg SF6 LeakCheck P1:p Livrate: 15 kg |
Kit-ul complet cuprinde:
* P1 consola
* P1 pistol
* 3 x sonde de rezerva
* cablu incarcator
* certificate
* geanta metalica

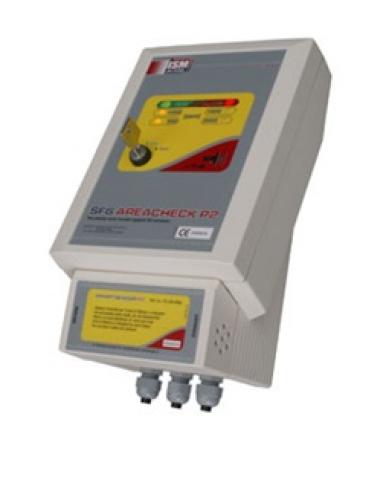

- MODELE: SF6 AREACHECK P2
Proiectat pentru monitorizarea in continuu a zonei SF6, AreaCheck P2 va detecta rapid nivelul scazut de hexafluorura de sulf protejand operatorul cat si mediul inconjurator.
Caracteristici generale:
* tehnologia NIC (tehnologia de Captare Ioni negativi)
* detectie rapida, exacta pana la nivele mari de sensibilitate
* nu exista interferente de la alte gaze sau de umiditatea aerului
* capacitatea de stocarea a datelor (data logging)
Siguranta
* releu de iesire pentru avertizarea imediata a scurgerilor detectate
* alarme acustice si vizuale pentru identificarea clara a scurgerilor de SF6
* setat complet cu ajutorul unui PC – interfata protejeaza aparatul impotriva utilizarii neautorizate
* alarma in cazul unui debit scazut
Flexibilitate
* utilizat simplu ca detector sau cu controlerul P2
* Senzor “smart” ce poate fi inlocuit (viata: 12 luni)
* operare lipsita de mentenanta
Proiectat pentru monitorizarea fixa a SF6, AreaCheck P2 va detecta rapid nivelul scazut de SF6. AreCheck P2 utilizeaza releu de iesire pentru avertizarea directa a scurgerilor detectate, si nu prezinta interferente de la alte gaze sau de umiditate.
Setarea instrumentului este facuta cu usurinta cu ajutorul calculatorului sau prin retea, dand astfel o protectie optima de uzul neautorizat. SF6 Area Check P2 are o alarma incorporate pentru debitul scazut si un testare de auto – daignosticare.
Mentennata: inlocuirea senzorului SmartSensor, viata acestuia 12 luni.
Statiile de masurare sunt lipsite de intretinere, asigurand un timp minim de neutilizare a aparatului.
DreaCheck P2 poate fi utilizat drept detector simplu sau cu controlerul P2 sau cu alte 11 controlere SF6 AreaCheck PS2.
De ce SF6?
Tehnologia SF6 areCheck P2 poate detecta cu usurinta scurgerile de SH6 asigurand protectia operatorului, ajuta la protectia mediului inconjurator, si elimina costurile suplimentare.
SF6 Hexafluorura de sulf este un gaz cu efect de sera si este 6 ori mai greu decat aerul.
Protocolul de la Kyoto reglementează principalele gaze cu efect de sera: dioxidul de carbon (CO2), metanul (CH4), protoxidul de azot (N2O) şi trei grupe de gaze fluorurate: hidrofluorocarburi (HFC), perfluorocarburi (PFC) şi hexafluorură de sulf (SF6).
SF6 este un gaz utilizat intr-o serie de procese, de la umplerea mingiilor de tenis la productia magneziului. SF6 este utilizat in industria electrica ca un mediu dielectric gazos, sau la geamurile de termopan. In special in aceste aplicatii, Sf6 GasCheck P1 si LeakCheck P1:p sunt utilizate datorita timpului de raspuns foarte mic si datorita determinarilor clare chiar si dupa saturatie.
Caracteristicile tehnice:
| Model | SF6 AREACHECK P2 |
| Principiul de detectie |
SF6: NIC O2: GC (celula galvanica) |
| Domeniul de masurare |
0-2000 ppm SF6 0-30% O2 |
| Rezolutie |
500 ppm SF6 / 10 ppm 1% O2 |
| Alimentare electrica | 100-240 VAC, 50/60 Hz |
| Putere consum | 18VA |
| Temperatura de operare | -50C pana la 450C |
| Temperatura de stocare | 200C pana la 600C |
| Domeniu umiditate de operare | 10-90% fara condens |
| Incarcare maxima, releu iesire | 2,5A/ 230 VAC |
| Dimensiune | H 280 x B 165 x T 125 mm |
| Clasa de protectie | IP 52 |
| Nivel de zgomot alarma acustica | > 75 dBA, 1 m |
| Greutate | 1,5 kg |
| Siguranta | T1A |
Kit-ul complet include:
* 1 controler
* 1 detector
* manual

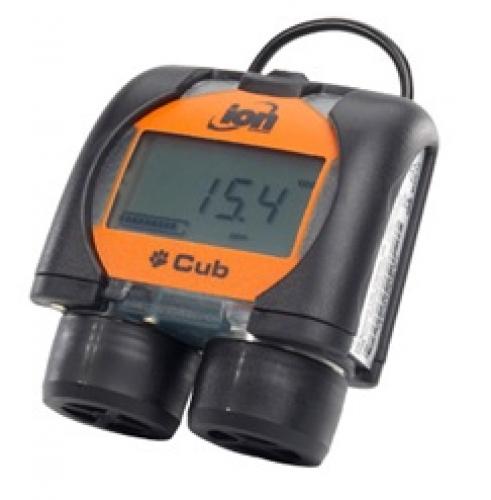

- MODELE: CUB
Monitor PID (fotoionizare) pentru gaze toxice si periculoase.
Detectie prin fotoionizare (PID):
* PID – cel mai bun produs de pe piata
* sensibilitate marita – va detecta pana la nivele de ppb
* va detecta in domeniul de 1 ppb – 5,000 ppm
* rezistenta foarte buna la umiditate
* design anti-contaminare pentru utilizare indelungata pe teren
* masoara 480 de compusi selectabili (10.6 eV lampa)
Siguranta
* timp de raspuns mic (< 5 secunde) pentru gaze si vapori periculosi
* alarma vizuala, acustica si vibratii
* baterie rezistenta : 16 ore de operare
* indeplineste cerintele ATEX, IECEx (certificate US si Canada)
Usor de utilizat
* mic, usor si portabil
* simplu – un singur buton de operare
* software intuitiv si calibrate simpla de rutina
* usor de intretinut
* poate fi upgradat cu usurinta
Costuri mici de operare
* consumabile si parti de schimb ieftine
* 2 ani garantie atunci cand instrumentul este inregistrat on-line
Aparatul Cub este disponibil in trei variante distincte: ppm, ppb si TAC. Puteti alege instrumentul cu ppm sau ppb cu lampa 10.6 eV pentru o detectie exacta pentru o serie de COV in functie de sensibilitatea ceruta. Aparatul Cub cu lampa 10.6 eV da o detectie cu acuratete marita a compusilor organici volatili pana la nivele de ppb.
Statia CubDoc este disponibila pentru un port de comunicare USB, incarcarea si calibrarea instrumentului, in functie de cerintele date.
Aplicatii:
- in industria chimica si petrochimica
- industria farmaceutica
- in protectia mediului
Caracteristici tehnice:
| Model | CUB |
| Sensibilitate |
0.001 ppm (echivalent izobutilena) * in functie de model 0.002 mg/m3 (echivalent izobutilena) * in functie de model |
| Acuratete | +/- 5% afisaj = o cifra |
| Timpul de raspuns | < 13 secunde (T90) |
| Aprobari |
Europa: aTEX: CE, Ex II, Ex ia IIC T4; -200C≤Ta≤550C IECEx: Ex ia IIC T4 -200C≤Ta≤550C China: EX ia IIC T4 -200C≤Ta≤550C Certificate US si Canada |
| Baterie |
Viata baterie 14 ore Timp de incarcare baterie 4 ore |
| Optional lampa PID | 10.6 eV, 10.0 eV |
| Stocarea datelor (memorie) | 30,000 citiri |
| Port de comunicare | USB 2.0 |
| Alarma |
LEduri, acustica si vibratii 86 dB @ 300 mm TWA pre-programat TWA & STEL. Nivele de pornire alarma pentru toate modelele |
| Temperatura |
Operare: -20 pana la 550C, -4 pana la 1310F Umiditate: tehnologia “fence electrode” |
| Greutate si dimensiuni |
111 g (3.91 oz) 61 x 63 x 33 mm |
| Rezolutie | 0.001 ppm |
| domeniu |
Ppm 0.1 – 5,000 ppm Ppb 0.001 – 5,000 ppm TAC 0.01 – 5,000 ppm |
| Calibrare | Calibrare in 2 puncte cu statia de incarcare |
| Upgradabil | Upgradare ppm la ppb |
| Clasa de protectie IP 65 | IP 65 (apa si praf) |
| Display LCD | color |
| Debit | Nu (fara pompa) |
| Optiuni statie de incarcare |
Incarcare doar Incrcare si port USB Incarcare, port USB si calibrare |
Kit-ul complet include:
* aparatul Cub
* statia de incarcare
* adaptor de calibrate
* kit de accesorii
* cablu de alimentare
* ghid scurt de utilizare
* certificate de calibrare
- MODELE: GASCLAM
Acest aparat poate fi pastrat in sol timp de 3 luni pentru masurarea a diferite gaze, impreuna cu masurarea temperaturii si a presiunii avand astfel o serie mare de aplicatii.
Caracteristici generale:
- usor de instalat intr-un foraj de 50mm sau 2 inch in pamant
- colectarea datelor in continuu pentru 1 luna
- determinari de metan (CH4), Oxigen (O2) si bioxid de carbon (CO2)
- masoara temperature si presiunea atmosferica
- optional senzori pentru determinari de CO & H2S si/sau COV
- este utilizat cu doua baterii standard tip Duracell
- model rezistent la explozii
- memorie foarte mare: 65000 date
- clasa de protectie IP68 (anti-explozie)
- carcasa: otel inoxidabil
- port de comunicare RS232
Puteti utilize acest aparat portabil pentru masurarea gazelor din foraje. Pentru a evalua detaliat un foraj trebuie cunoscuta si presiunea atmosferaica, temperatura, nivelul apei, etc. Datele colectate intr-un anumit punct nu dau o descriere completa a forajului asa incat ar trebui facute masuratori in mai multe puncte ale forajului.
Probleme curente:
* datele obtinute doar pentru un singur punct
* valorile mari ale gazelor sunt in general omise
* lipsa datelor reale duce la obtinerea unor concluzii gresite
* vizite dese la locul in care este facuta citirea
* profile independente despre foraj – nu sunt disponibile.
Toate aceste probleme au dus la proiectarea acestui nou aparat GasClam.
Avanatje:
* sunt reduse vizitele la locul analizelor
* obtinerea unor date complete
* indeplinirea cerintelor legale
* toate datele relevante inclusiv presiunea barometrica sunt obtinute
* datele pot fi descarcate pentru analiza lor ulterioara
* validare operatii pentru productia de Biogaz
* de asemenea pot fi monitorizate gazele cu efect de sera
* optional senzori pentru determinari CO & Hidrogen sulfurat (H2S) si/sau COV pentru diferite aplicatii
* optional senzor pentru adancimea apei atunci cand apa subterana poate influenta rezultatele
* optional sistem de telemetrie pentru monitorizarea in timp real a locurilor critice
Aplicatii tipice
Monitorizarea depozitelor de desuri
* monitorizarea emisiilor de gaze din aceste zone
* masuratori exacte in timp real in cazul gazelor cu efect de sera
* detectie gaze inflamabile
* monitorizare pe termen lung
Terenurilor industriale dezafectate și minele de cărbune dezafectate
* investigarea locului
* monitorizarea emisiilor de gaze periculoase
Pentru stocarea petrolului/solventilor si statii de umplere
* investigarea scurgerilor de gaze
* monitorizarea perimetrului
* monitorizarea pe termen lung a locului
* conform cu cerintele legale
In cazul rafinariilor
* o parte integranta a procedurilor de monitorizare pe termen lung
* o verificare independenta a tehnicilor de masurare
* monitorizarea bioxidului de carbon CO2
Etc.
Caractersitici tehnice:
| Model | GASCLAM |
| Memorie | 65000 de date insotita de data si timp |
| Putere | 2 baterii interne D sau baterii reincarcabile |
| Viata bateriei | 1 luna |
| Carcasa | Otel inoxidabil |
| Greutate | 7 kg sau 13.2 lb |
| Dimensiuni |
Lungime totala 85cm sau 33 1/2 inch Lungime tub foraj 78 cm sau 30 ¾ inch Diametrul capului 10.9 cm sau 4 ½ inch Diametru tub 4.3 cm sau 1 ¾ inch |
| Clasa de protectie | IP 68 (anti-explozie) |
| Temperatura de operare | -5 pana la +50 grade C sau 23 pana la 122 grade F |
| Aprobari | CE, EMC, ATEX -105 X, Ex II 2G, Ex d ib IIB T4, IECEx Ex d ib IIB T4 Gb, CSA C (US) Clasa I, zona I, (A) Ex d ib IIB T4 |
| Vandut si produs exclusive de Ionscience |
| Senzor | Metoda de determinare - tip | Domeniu | Rezolutie | Acuratete | Liniaritate |
| CH4 | Infra-rosu |
0-100% Sau 0-5% |
1% din FSD Peste 50% 0.5% sub 50% |
+/- 2 % FSD | +/- 2% FSD sau 10% din citire |
| CO2 | |||||
| Oxigen | electrochimic | 0-25% | 0.1% vol. | +/-5% din citire +/- 1 digit | > 1 % O2 abatere @ 10% O2 |
| CO | Electrochimic | 0-5000 PPM | 1 PPM | +/- 3 ppm la 0, +/-5 % la 250 ppm | Liniar la 0 si 400 ppm, eroare la scala totala < 15 ppm |
| H2S | Electrochimic | 0-100 | 1PPM | +/- 1 ppm la 0 +/- 2.5% la 50 ppm | Liniar la 0 si 20 ppm, eroare la scala totala la +/- 4 ppm |
| COV | PID (detectie prin fotoionizare) | 0-4000 PPM | 1 PPM | +/-5% din citire +/-1 citire | +/-5% la 100 ppm |
| Mediu | Metoda/tip | Domeniu | Rezolutie |
| Presiune barometrica | Piezolectric | 800 pana la 1200 mBar | 1 mBar |
| Presiune foraj | Piezolectric | 800 pana la 1200 mBar | 1 mBar |
| Temperatura | Chip intern | -50C pana la +500C sau 410F pana la 1220F | 10C sau 10F |
| Adancime apa | Piezolectric | 0-25 m | 0.01 m |
