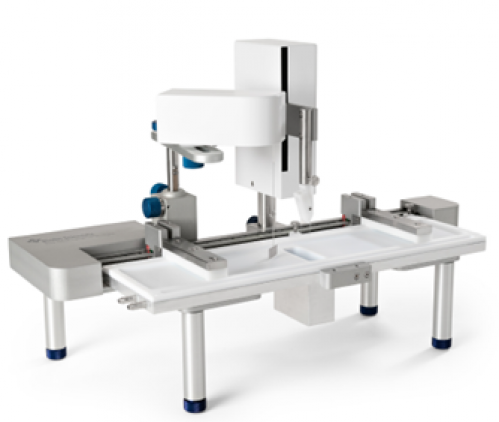

Filmele KSV NIMA L&LB Lite

Filmele KSV NIMA L&LB Lite Troughs
Tehnologie sofisticată de film subțire

Straturile de grosime

Straturile de grosime și filmele subțiri obținute din nanoparticule câștigă recunoașterea și utilizarea în diferite produse și aplicații inclusiv
afișare, senzori, dispozitive medicale, depozite de energie și recoltarea energiei. Provocarea de a realiza un omogen acoperit care
îndeplinește cerințele densității de ambalare optimizate, organizarea particulelor și grosimea filmului este binecunoscută.
Una dintre cele mai sofisticate tehnici pentru crearea de filme subțiri si acoperiri cu nanoparticule sunt Langmuir-Blodgett (LB) și
Langmuir-Schaefer (LS) furnizat de KSV NIMA.

Modelarea biomembranelor

Tehnologia Langmuir este o metodă unică pentru studiul biomembranelor.

Efectul, de exemplu, produsele farmaceutice sau toxine până la biomembrană pot fi urmărite în timp real.Structura membranei si
proprietatile acesteia pot fi modificate si caracterizate in prezenta proteninelor si a peptidelor.

Acoperire cu film cu densitate de ambalare constanta si controlata.

Exemple de aplicatii:

Depunere controlată de nanoparticule și grafen

Un monostrat din nanosfere de polistiren diametru 200nm depuse pe un substrat de cuarț folosind tehnica
Langmuir-Blodgett pe o cuva KSV NIMA Medie.

(a) Imagine AFM a monostratului, (b) o transformare Fourier a aceleiași imagini prezentând cristalinitatea excepțională
realizabilă cu aceasta tehnica de lucru . Drepturi de autor Dr. Alaric Taylor.

Instrument unic pentru modelarea biomembranelor

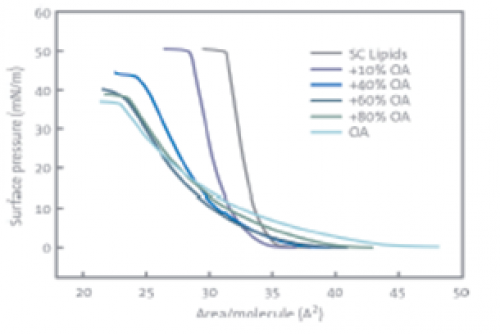

ISOTERMELE LIPIDELOR DE PIELE MODELE CU ÎNCĂLCARE NIVELURI DE ACID OLEIC.
Cu permisiunea lui Langmuir 2013, 29 (15), p. 4857–4865. Copyright 2013 American Chemical Societate.

Cum se creează filme subțiri

Folii subțiri - soluție Langmuir

Cuvele Langmuir KSV NIMA sunt utilizate pentru crearea, modificarea și studierea plutirii.

Filmele Langmuir.

O peliculă Langmuir poate fi definită ca o monostrat insolubilă a moleculelor funcționale, nanoparticule, nanofire sau microparticule
care locuiesc la interfață gaz-lichid sau lichid-lichid.

Materialul este depus pe o subfază apoasă în partea inferioară (3). Barierele (2) comprimă monostratul în timp ce senzorul  de presiune
(4) monitorizează densitatea de ambalare în monostrat.

Ca urmare, izoterma din zona de presiune de suprafață oferă informații despre interacțiuni între molecule.
Izoterma prezintă de obicei o fază de slabă interacțiune intermoleculara (faza de gaz, G), o fază de interacțiune  mai mare (lichid faza, L)
și o fază de interacțiune densă solidă (faza solidă, S).

Pelicule subțiri acoperite: depunere de Langmuir-Blodgett
Depunerile KSV NIMA Langmuir-Blodgett  (LB Troughs) au aceleași  capacități ca si cuvele KSV NIMA Langmuir , deoarece permit,
de asemenea, fabricarea filmului Langmuir si studiul acestora .
Ca o capacitate suplimentară, filmul subțire format poate fi acum acoperit pe un substrat solid pentru a crea o acoperire de particule
puternic organizate.

O cuva LB este echipat cu un impinger de scufundare și un mecanism de scufundare (5) utilizat pentru transferul filmului cu densitatea de
ambalare dorită. Tipic depuse, filmele includ nano-particule, grafen, lipide, polimeri, microparticule și diverse organice funcționale.
Acoperirea poate fi realizată vertical (Langmuir-Blodgett) sau orizontal (Langmuir-Schaeffer) în funcție de configurație.

Filmele la nano-scară de grosime personalizată pot fi construite repetând depunerea.

Mic Langmuir-	Mediu	Mare	Compresie inalta	Alternanta	Roll-to-roll
Troughs

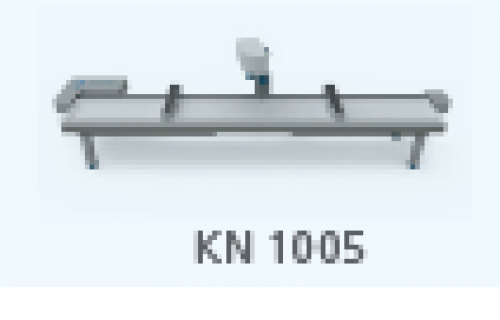

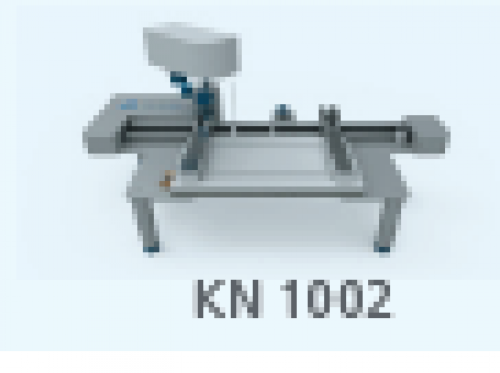

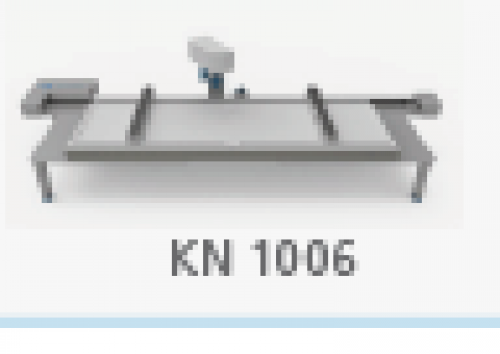

KN1002	KN1003	KN 1006	KN 1005
Langmuir-Blodgett(Depunere cuva (A=alternanta)

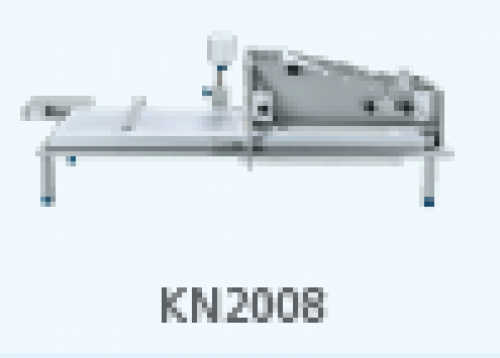

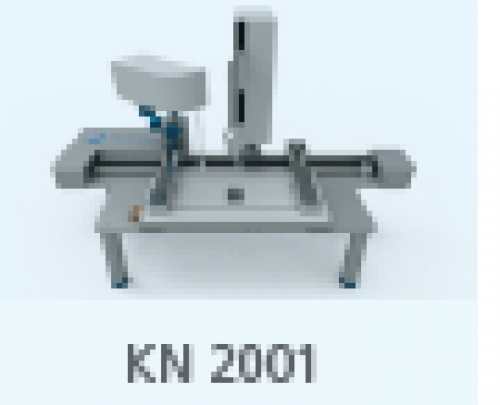

KN2001	KN 2002	KN 2003		A=KN 2006	KN 2008
Cuva  Microscopie (U-Vertical; I= inversat)

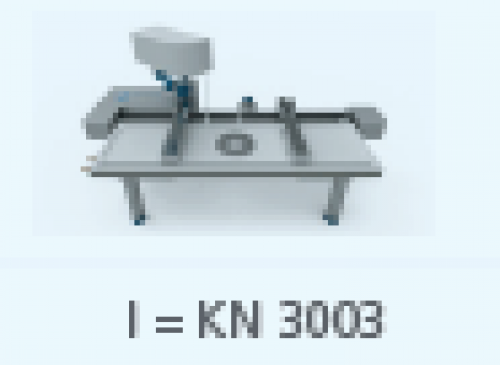

U=KN 3001	I=KN 3003
Cuva Lite (L=Langmuir, LB=Langmuir-Blodgett)

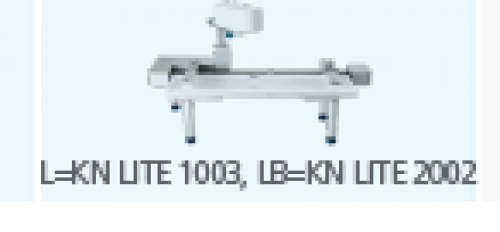

	I=KN LITE 1003, LB=KN LITE 2002
Ribbon Barrier Troughs(L=Langmuir, LB= Langmuir-Blodgett)

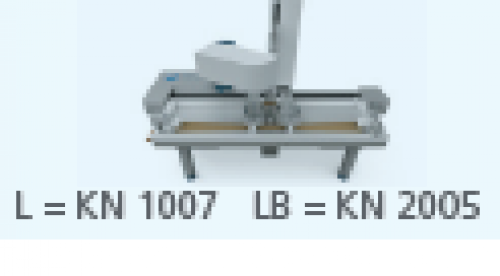

	L=KN 1007 LB= KN 2005
Cuva  Lichid-Lichid

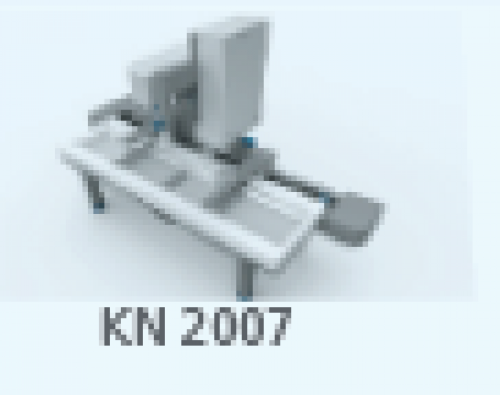

	KN 2007		KN1004
Cadru standard		Cadru larg	Cadru compresie inalta	Cadru Alternanta
