PRODUCATOR: MEMMERT - GERMANIA

- MODELE CU DOUA AFISAJE: VO 29, VO 49, VO 101

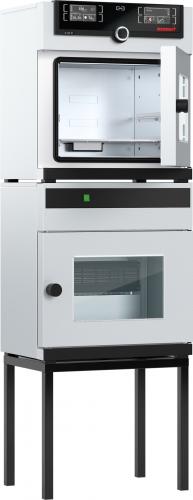

Model: VO 29



Caracteristici generale:

Temperatura: masurarea temperaturii cu ajutorul senzorului Pt100 pentru fiecare termoraft;
Domeniu temperatura de operare: min 5 grade C peste ambient pana la 200 grade C;
Setare acurate temperatura: 0.1 grade C;

VID (presiune)
Domeniu de vid: 5 pana la 1100 mbar
Control presiune: control digital pentru pompa de bid cu controlul vitezei. Tub pentru vid, aer si gaz inert – aceste tuburi sunt fabricate din 1.4571 (ASTM 316 Ti). Programabil, mufa pentru control aer
Vid final permis: 0.01 mbar
Scurgere maxima: 0.01 bar/h
Control pompa – control viteza, procedure optimizate de clatire pentru pompe cu m,embrana cat si semnal output pentru pompa ON/OFF
Conectare: conexiuni pentru vid cu flanse mici DN16, mufa de admisie gaz cu flansa mica DN16

TEHNOLOGIA DE CONTROL
Parametrii ajustabili: temperatura (grade C sau grade F), presiune (vid), timpul programului, timpul zonei, vara/ iarna
Setari limbi de utilizare: germana, engleza, franceza, poloneza, ceha, maghiara, italiana
ControlCockPit – TWINDISPLAY. Controler cu PID microprocesor cu display color TFT high definition
Timer – digital cu setare timp target, ajustabil de la 1 minut pana la 99 de zile
Functia Setpoint WAIT – timpul procesului nu este inceput pana cand temperatura setata nu este atinsa

Comunicare
Interfata
Ethernet LAN, USB
Documentare: stocarea programelor in caz de cadere de curent
Programare: Softul AtmoControl pe un USB stick pentru programarea, utilizare si transferul programelor prin interfata Ethernet sau un port USB

Sistemul de siguranta
Control temperatura: limitator mecanic de temperatura TB, Clasa de protectie 1 conform cu DIN 12880 pentru oprirea incalzirii aproximativ 10 grade C peste temperatura nominala
AutoSafety: protectie integratya la sub si supra temperatura “ASF”, automat urmand valoarea punctului setata la domeniul de toleranta presetat, alarma in caz de supra si sub temperatura, incalzirea este oprita in caz de supraincalzire, compresor in caz de subtemperatura
Sistem de autodiagnosticare: diagnostic integral pentru avarie si controlul umiditatii
Alarma: vizuala si acustica


Conceptul incalzirii

Incalzire directa VO

• Microprocesor de control Fuzzy – suporeted MLC ce va adpta performanta in functie de volumul local pentru fiecare termoraft
• Termorafturi: 2 conexiuni pentru termoraft in spatele unitatii (! Si al doile nivel)


Echipamentul standard

Certificat de calibrare: de la +160 grade C la 20 mbar presiune pentru fiecare termoraft livrat impreuna cu etuva de vid
Intern: 1 termoraft din Aluminiu, material 3.3547 cu zona mare de incalzire

Interior din otel inox

Material: otel inox cu o ezistenta mare la coroziune, material 1.4404
Interior: sistem de monatre din otel inox, material 1.4404 (detasabil pentru o curatare cu usurinta)

VOLUM: 29 LITRI
Dimensiuni w(A) x h (B) x d (C): 385 x 305 x 250 mm
Numar maxim de rfatuyri in interior: 2
Incracrea maxima pe camera: 40 kg
Incracre maxima per fat: 20 kg

Carcasa din otel inox
Usa: usa din sticla
Dimensiuni l x h x e: 550 x 607 x 400 mm
Carcasa: otel placate cu zinc

Alimentare electrica: 230 V, 50 Hz

Conditii ambient:

Temperatura ambient: +5 grade C pana la +40 grade C
Umiditate rh: maxim 0 %, fara condens
Gradul de poluare: 2

Transport

Dimensiuni cu cutie l x h x d: 66 x 87 x 59 mm
Greutate neta: aproximativ 55 kg
Greutate cu cutie: aproximativ 76 kg

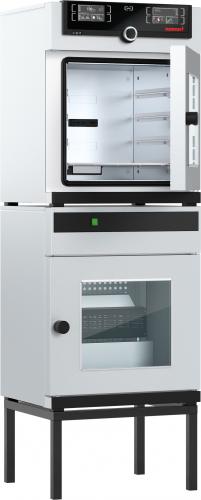

Model: VO 49



Caracteristici generale:

Temperatura: masurata cu senzor Pt100 individual pentru fiecare termoraft
Domeniu temperatura de operare: min 5 grade C peste ambient pana la +200 grade C
Setare acurate temperatura: 0.1 grade C

Presiune (vid)
Domeniul de vid: 5 pana la 1100 mbar
Control presiune: control electronic pentru pompa de vid. Tub pentru vid, aer si gaz inert fabricat din 1.4571 (ASTM 316 Ti). Programabil, inlet controler digital de aer
Vid final permis: 0.01 mbar
Rata maxima de scurgere: 0.01 bar/h
Control pompa: control viteza, procedura optimizata de clatire pentru pompe cu membrane cat si semnal trimis pentru pompa ON/OFF
Conexiuni: Conexiune vid cu flansa mica DN 16, si inlet de gaz cu flansa mica DN 16


Tehnologia de control
Parametrii ajustabili: temperatura (grade C si grade F), prsiune (vid), timpul programului, timpul zonei, vara/ iarna
Setare limba de utilizare: germana, engleza, spanoila, franceza, poloneza, ceha, maghiara, italiana
ControCOCKPIT: TwinDISPLAY. Contreoler cu microprocesor PID cu display color TFT
Timer: digital cu setarea timpului target, ajustabil de la 1 minut la 99 de zile
Functia Setpoint WAIT: timpul procesului nu este inceput pana cand temperatura setata nu este atinsa

COMUNICARE
Interfata: Ethernet LAN, USB
Documentare:m stocarea programului in caz de cadere de curent
Programare: AtmoCONTROL Software pe un USB stick pentru programare, utilizare si transferul propgramului prin interfata Ethernet sau un port USB

Sistemul nde siguranta
Control temperatura: limitator mecanic de temperatura TB, clasa 1 de protectie in functie de DIN 12880 pentru oprirea incalzirii aproximativ 10 grade C peste temperatura nominala
AutoSafety: protectie suplimentara integrata la supar – si sub – temperatura “ASF”, urmata automat de setarea punctului la un domeniu de toleranta presetat, alarma in caz de supraincalzire, incalzirea este oprita in caz de supratemperatura, compresor in caz de subtemperatura
Sistemul de autodiganosticare: pentru control umiditate si temperatura
Alarma: vizuala si acustica

Conceptul de incalzire
Inclazire directa VO: microprocesor MLC ce va adapta performanta la volumul dat pentreu fiecare termoraft
Termorafturi: 2 conexiuni pentru termorafturi in spatele aparatului (1 si al treile nivel)


Echipamentul standard
Certificat de calibrare: pentru 160 grade C la 20 mbar presiune pentru fiecare termoraft livrat impreuna cu etuva de vid
Intern: 1 termoraft din aluminiu, material 3.3547 (ASTM B209) cu zona mare de incalzire


Interior din otel inox
Material: interior din otel inox cu o rezistenta mare la coroiziune, material 1.4404
Volum: 49 Litri
Dimensiuni: l x h x d: 400 x 385 x 330 mm
Numar maxim intern: 2
Incarcare maxima pe camera: 60 kg
Incaracare maxima pe raft: 20 kg


Exteruir din otel inox
Usa: transparenta, 15 mm grosime
Dimensiuni l x h x d: 550 x 687 x 480 mm
Carcasa: otel placate cu zinc


Alimentare electrica: 230 V, 50 Hz
Aproximativ 1020 W

Conditii ambient:
Temperatura ambient: +5 garde C pana la +40 grade C
Setare: distanta dintre perete si aparat trebuie sa fie de cel putin 15 cm. Distanta de tavan trebuie sa fie de 20 cm

Umiditate rH: maxim 80 %, fara condens
Categoria de supratensiune: II
Gradul de poluare: 2

Dimensiuni la transport l x h x d: 670 x 890 x 630 mm
Greutate neta: aproximativ 83 kg
Greutate: 104 kg

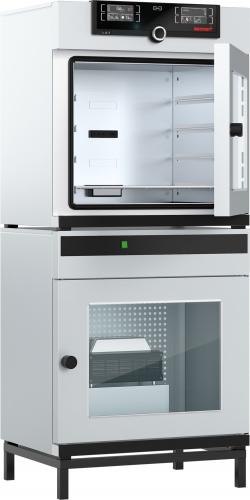

Model: VO 101



Temperatura: temperatura masurata cu ajutorul senzorului Pt100 individual pentru fiecare termoraft
Domeniu temperatura de operare: min. 5 grade C peste ambient pana la +200 grade C
Setare acurate temperatura: 0.1 grade C

Presiune (Vid)
Domeniu vid: 5 pana la 1100 mbar
Control presiune: digital electronic pentru pompa de vid cu controlul vitezei. Tub pentru vid, aer si gaz inert fabricate din material 1.4571 (ASTM 316 Ti). Programabil, control digital penytru aer
Vid final permis: 0.01 mbar
Rata maxima de scurgere: 0.01 bar/h
Controil pompa: control viteza, Proceduri optimizate de clatire pentru pompe cu membrane cat si traimiterea semnalaului pentru pompa ON/OFF
Conexiuni: Conexiune vid cu flans amica DN 16


TEHNOLOGIA DE CONTROL
Parametrii ajustabili: temperatura (grade C si grade F), presiune (vid), timpul programului, timpul zonei, vara/iarna
Setare limba de utilizare: germana, engleza, spanoila, franceza, poloneza, ceha, maghiara, italiana
ControlCockPit: TwinDISPLAY. Conjtroler microprocesor PID cu display color TFT
Timer: digital cu setarea timpului target, ajustabil de la 1 minut pana la 99 zile

COMUNICARE
Interfata: Ethernet LAN, USB
Documentare: programele sunt stoicate in caz de cadere de curent
Programare: Softul AtmoCONTROL pe un USB stick pentru programarea, utilizarea si transferul programelor prin interfata Ethernt si port USB

Siguranta
Control temperatura: limitator mecanic de temperatura TB, clasa 1 de protectie conform cu DIN 12880 pentru oprirea incalzirii aproximativ 10 grade C peste temperatura nominala
AutoSAFETY: protectie integrata suplimentara “ASF” pentru sub – si supra – temperatura, urmata automat de valoare punctului setat la un domeniu de toleranta presetat, alarma in caz de sub si supra – temperatura, incalzirea este oprita in caz de supraincalzire, compresor in caz de subtemperatura
Sistem de autodiagnosticare: sistem de diagnosticare pentru controlul umiditatii sia temperaturii
Alarma: vizuala si Sonora

Concept incalzire: microprocesor MLC controler ce va adpta performanta la volumul dat pentru fiecare termoraft

Termorafturi: 2 conexiuni pentru termorafturi in spatele unitatii (! Nivel si al treile nivel)

Echipamentul standard
Certificatul de calibrare: de la +160 grade C la 20 mbar presiune pentru fieacre termoraft impreuna cu etuva de vid
RAfturi interioare: 1 termoraft din aluminiu, material 3.3547 (ASTM B209) cu zona interna de incalzire

Interior din otel inox
Material: interior din otel inox cu o rezistenta foarte mare la corziune, material 1.4404
Volum: 101 Litri
Dimensiuni : x h x d: 545 x 465 x 400 mm
Numar de rafturi: 2
Incarcare maxima per fat: 60 kg
Incarcare maxima pe raft: 20 kg


Carcasa – exterior din otel inox:
Usa: usa transparenta, din sticla
Dimensiuni w x h x d: 710 x 767 x 550 mm
Carcasa: otel placate cu zinc

Alimentare electrica:
230 V, 50 Hz, Putere 1220 W

Conditii ambient:
Temperatura ambient: +5 grade C pana la +40 grade C
Setare: distanta dintre perete si aparat trebuie s afie de minim 15 cm. Distanta fata de tavan sa fie de minim 20 cm

Umiditate rh=Max. 80 %, fara condens
Categorie supratensiune: 2
Gradul de poluare: 2


Dimensiuni exterioare cu cutie l x d x h: 820 x 970 x 670 mm
Greutate neta: 110 kg
Greutate bruta: 135 kg
