PRODUCATOR: VACUUBRAND - GERMANIA

- MODELE CU O TREAPTA, PENTRU VID DE PANA LA 0.1 MBAR: RE 2.5, RE 6, RE 9

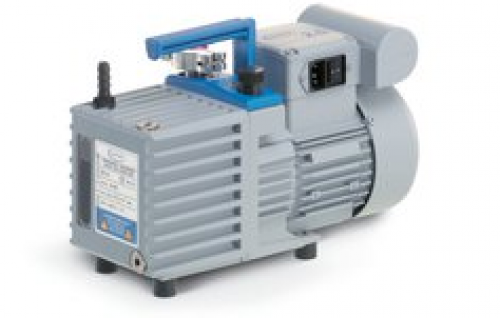

Model: RE 2.5



Caracteristici generale:

• Debit mare chiar si la un nivel de vid apropiat de vidul final
• Toleranta mare la vapori de apa datorita eficientei gazului ballast, un vid final foarte bun chiar si cu gaz ballast
• Etnaseitate la vid la oprire
• Un volum mare de ulei: un interval mare intre perioadele necesare schimbarii uleiului
• Foarte usor de intretinut datorita designului telescopic


Caracteristici tehnice:

Numar de trepte		1
Viteza maxima de pompare la 50/60 Hz	m3/h	2.3/2.8
Viteza maxima de pompare la 50/60 Hz	cfm	1.4/1.6
vid partial final (abs.)	mbar/torr	3 x 10-1/ 2.3 x 10-1
vid final (absolut)	mbarr/tor	3 x 10-1/ 2.3 x 10-1
vid final (absolut) cu gaz balast	mabr/torr	8 x 10-1/ 6 x 10-1
toleranta vapori de apa cu gaz balast	mbar/torr	40
domeniu temperatura ambient (operare), garde C	garde C	12-40
domeniu temperatura ambient (stocare)	50 grade C	-10 pana la +60
Capacitate ulei (B-Oil) min/max	l	0.18/ 0.51
Presiune maxima (abs)	bar	1.1
Conexiune la intrare		flansa mica KF DN 16
Conexiune outlet - iesire		Duza furtun DN 8-10 mm
Putere motor, kW	kW	0.18
Viteza motor la 50/60 Hz	min - 1	1500/1800
Clasa de protectie		IP 40
dimensiuni (L x l x H)	mm	316 x 125 x 190
Greutate, kg	kg	10.2
Nivel de zgomot la 50 Hz	dBA	43
articole livrate		pompa de ulei umpluta si gata de utilizare, cu manual de operare



Model: RE 6



Caracteristici generale:

• Debit mare chiar si la vid final
• Toleranta mare de vapori de apa datorita eficientei gazului ballast, un vid final foarte bun chiar si cu gaz ballast
• Etans la vid la oprire
• Un volum de ulei mare: un interval mare intre schimbarile de ulei
• O mentenanta cu usurinta datorita designului telescopic


Caracteristici tehnice:

Model/ date tehnice	unitatea de masura	Model RE 6
Numar de trepte		1
Viteza maxima de pompare la 50/60 Hz	m3/h	5.7/6.8
viteza maxima de pompare la 50/60 Hz	cfm	3.4/4.0
vid final partial (abs.)	mbar	1 x 10-1
vd final (abs.)	mbar/torr	1 x 10-1/ 0.75 x 10-1
toleranta la vpori de apa cu gaz ballast, mbar/torr	mbar/torr	6 x 10-1/ 4.5 x 10-1
Domeniu temperatura ambient (operare)	grade C	12-40
Domeniu temperatura ambient (stocare)	grade C	-10 pana la +60
Capacitate ulei (B- Oil) min./ max., l	L	0.36/0.93
Presiune maxima (abs.)	bar	1.1
Conexiune intrare		Flansa mica KF DN 16
Conexiune iesire		Duza furtun DN 8-10 mm
Putere motor	kW	0.3
viteza motor la 50/60 Hz	min - 1	1500/1800
Clasa de protectie		IP 40
Dimensiuni (L x l x H)	mm	370 x 142 x 207
greutate, kg	kg	15.4
Nivel de zgomot 50 Hz, tip	dBA	50
articole livrate		Pompa umpluta cu ulei, gata de utilizare, cu manual de operare


Model: RE 9


Caracteristici generale:

• Debite foarte mari chiar si la vid final
• Toleranta mare la vapori de apa datorita gazului ballast fpoarte efficient; un vid final foarte bun chira si cu gaz ballast
• O etanseitate foarte buna la vid la oprire
• Un volum de ulei mare: interval foarte mari intre perioadele date pentru schimbarea uleiului
• O mentenanta cu usurinta datorita designului telescopic


Caractersitici tehnice:

Caracteristici tehnice	Unitate	RZ 9
Numar de trepte		2
Viteza maxima de pompare la 50/60 HZ	m3/h	8.9/10.2
Viteza maxima de pompare la 50/60 Hz	cfm	5.2/6.0
Vid final (absolut)	mbar	4 x 10-4
Vid final (abs.)	mbar/tor	2 x 10-3/ 1.5 x 10-3
toleranta vapori de apa cu gaz balast	mbar	40
Domeniu temperatura ambient (operare)	grade C	12-40
Domeniu temperatura ambient (stocare)	grade C	-10 pana la +60
Capacitate ulei (B-oil) min/max	l	0.2/0.8
Presiune maxima (abs.)	bar	1.1
Conexiune inlet		flansa mica KF DN 25
Conexiune outlet		flansa mica KF DN 25
Putere motor	kW	0.37
Domeniu viteza motor la 50/60 HZ	min -1	1500/1800
Gradul de protectie		IP 40
Dimensiuni (L x l x H)	mm	460 x 152 x 232
Greutate	kg	24.2
Nivel de zgomot la 50 HZ, tip	dBA	52
articole livrate	Pompa cu ulei montata complet, gata de utilizare, cu manual de operare



- MODELE CU DOUA TREPTE, PENTRU VID DE PANA LA 0.002 MBAR:
          POMPE: RZ 2.5, RZ 6, RZ 9,

Model: RZ 2.5


Caracteristici generale:

• Debit foarte mare chiar si la nivele de vid ce se apropie de vidul  final
• Toleranta mare la vapori de apa datorita gazului ballast foarte efficient; un viod final foarte bun chiar si cu gaz ballast;
• Un volum de ulei foarte mare: interval de timp mari intre perioadele date pentru schimbarea uleiului
• O mentenanta foarte usoara datorita designului telescopic




Caracteristici tehnice	Unitate de masura	RZ 2.5
Viteza maxima de pompare la 50/60 HZ	m3/h	2.3/2.8
Numar de trepte		2
viteza maxima de pompare la 50/60 HZ	cfm	1.4/1.6
Vid partial final (absolut)	mbar	4 x 10-4
vid final (abs)	mbar/torr	2 x 10-3/ 1.5 x 10-3
Vid final absolut cu gaz balast	mbar/torr	1 x 10-2/ 0.75 x 10-2
Toleranta vapori de apa cu gaz balast	mbar	40
Domeniu temperatura ambient (operare)	grade C	12-40
Domeniu temperatura ambient (stocare)	grade C	-10 pana la +60
Capacitate ulei (B=oil) min/max	l	0.1/ 0.28
Presiune maxima (abs)	bar	1.1
Conexiune la intrare (inlet)		flansa mica KF DN 16
Conexiune iesire (outlet)		Duza furtun DN 8-10 mm
Putere motor	kW	0.18
Viteza motor la 50/60 HZ	min-1	1500/1800
Gradul de protectie		IP 40
Dimensiuni (L x l x H)	mm	316 x 125 x 190
Greutate	kg	11.4
Nivel de zgomot la 50 Hz	dBA	43
Articole livrate	Pompa umpluta cu ulei si complet montata, gata de utilizare, cu manual



Model: RZ 6


Caracteristici generale:

• Debite mari chiar si la nivele de vid apropiate de vidul final
• O toleranta mare la vapori de apa datoria eficientei gazului ballast, un vid final foarte bun chiar si cu gaz ballast
• Un volum foarte mare: interval foarte mari intre etapele pentru schimbarea uleiului
• O intretinere cu usurinta datorita designului telescopic



Caracteristici tehnice	Unitatea de masura	RZ 6
Numar de trepte		2
viteza maxima de pompare la 50/60 HZ	m3/h	5.7/6.8
viteza maxima de pompare la 50/60 Hz	cfm	3.4/4.0
vid partial final (abs.)	mbar	4 x 10-4
vid final (abs)	mbar/torr	2 x 10-3/ 1.5 x 10-3
Vid final (abs.) cu gaz balast	mbar/torr	1 x 10-2/ 0.75 x 10-2
toleranta vapori de apa cu gaz balast	mbar	40
Domeniu temperatura ambient (operare)	grade C	12-40
Domeniu temperatura de operare (stocare)	grade C	-10 – 60
Capacitate ulei (B – Oil) min/max	L	0.34/0.73
Presiune maxima (absoluta)	bar	1.1
Conexiune inlet		flansa mica KF DN 16
Conexiune outlet		duza furtun DN 8-10 mm
Putere motor	kw	0.3
Viteza motor la 50/60 HZ	min - 1	1500/1800
Gradul de proytectie		IP 40
Dimensiuni (L x l x H)	mm	370 x 142 x 207
Greutate, kg	kg	16.4
Nivel de zgomot la 50 HZ, tip	dBa	50
Articole livrate		pompa de ulei umpluta si complet montata, gata de utilizare cu manual

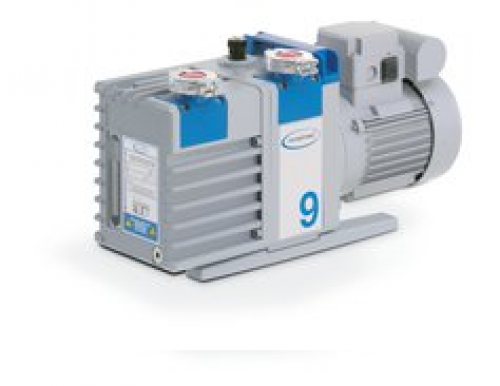

Model: RZ 9



Caracteristici generale:

• Debite foarte mari la nivele de vid apropiate de fidul final
• Toleranta mare la vaporia de apa datorita gazuylui ballast, un vid final foarte bun chiar si la gaz ballast
• Un volum de ulei foarte mare: interval mari intre perioadele pentru schimbarea uleiului
• O mentenanta cu usurinta datorita designului telescopic



Caracteristici tehnice	Unitate de masura	RZ 9
Numar de trepte		2
Viteza maxima de pompare la 50/60 Hz	m3/h	8.9/10.2
Viteza maxima de pompae la 50/60 HZ	cfm	5.2/6.0
Vid final partial (absolut)	mbar	4 x 10-4
vid final (absolut)	mbar/torr	2 x 10-3/ 0.75 x 10-3
Vid final (absolut) cu gaz balast	mbar/torr	1 x 10-2/ 0.75 x 10-2
Toleranta vapori de apa cu gaz balast	mbar	40
Domeniu temperatura ambient (operare)	grade C	12-40
Domeniu temperatura ambient (stocare)	grade C	-10-60
Capacitate ulei (B- Oil) min/max	LK	0.2/ 0.8
Presiune maxima (abs.)	bar	1.1
Conexiune inlet		flansa mica KF DN 25
Conexiune outlet		flansa mica KF DN 25
Putere motor	kW	0.37
Viteza motor la 50/60 Hz	min - 1	1500/1800
Gradul de protectie		IP 40
Dimensiuni (L x l x H)	mm	460 x 152 x 232
Greutate, kg	kg	24.2
Nivel de zgomot la 50 Hz, tip	dBA	52
articole livrate	pompa de ulei complet montata, gata de utilizare, cu manual de operare


UNITATI DE POMPARE: PC3+RZ 2.5, PC3+RZ6, PC3+RZ 9

Model: PC3+RZ 2.5



Caracteristici generale:

• Un debit mare chiar si la nivele de vid apropiate de vidul final
• Ulei mare: interval de timp intre perioadele pentru schgimbarea uleiului
• O mententa cu usurinta datorita designului telescopic

Caracteristici tehnice	Unitatea de masura	PC 3/ RZ 2.5
Viteza maxima de pompare la 50/60 Hz	m3/h	2.3/2.8
Viteza maxima de pompare la 50/60 Hz	cfm	1.4/1.6
Vid final partial (absolut)	mbar	4 x 10-4
Vid final (abs.)	mbar/torr	2 x 10-3/ 1.5 x 10-3
vid final (absolut) cu gaz balast	mbar/torr	1 x 10-2 / 0.75 x 10-2
toleranta vapori de apa cu gaz balast	mbar	40
Domeniu temperatura ambient (operare)	grade C	12-40
domeniu temperatura ambient (stocare)	grade C	-10 pana la +60
capacitate ulei (B-oil) min/max	l	0.1 / 0.28
Presiune maxima (abs.)	bar	1.1
Conexiune la intrare, inlet		NS 29/32
Conexiune la iesire (outlet)		duza furtun DN 8-10 mm
Putere motor	kW	0.18
Viteza motor la 50/60 HZ	min - 1	1500/1800
Gradul de protectie		IP 40
Dimensiuni (L x l x H)	mm	342 x 448 x 608
Greutate	kg	19.4
Nivel de zgomot la 50 Hz, tip	dBa	43



Model: PC3+RZ6



Caracteristici generale:

• Debite mari chiar si la nivele de vid mici
• O tolerant mare la vapori de apa datorita gazului ballast foarte efficient, un vid final foarte bun chiar si cu gaz ballast
• Un volum de ulei mare: perioade de timp mari intre schimbarile de ulei
• O mentenant cu usurinta datorita designului telescopic

Caracteristici tehnice	Unitatea de masura	PC 3/ RZ 6
Numar de trepte		2
viteza maxima de pompare la 50/60 HZ	m3/h	5.7/6.8
viteza maxima de pompare la 50/60 Hz	cfm	3.4/4.0
vid final partial (abs.)	mbar	4 x 10-4
vid final (abs.)	mbar/torr	2 x 10 -3/ 1.5 x 10-3
Vid final (abs.) cu gaz balast	mbar/torr	1 x 10-2/ 0.75 x 10-2
toleranta vapori de apa cu gaz balst	mbar	40
domeniu temperatura ambient (operare)	grade C	12-40
Domeniu temperatura ambient (stocare)	grade C	-10 pana la +60
Capacitate ulei (B – oil) min. / max.	l	0.34/ 0.73
Presiune maxima (abs.)	bar	1.1
Conexiune inlet		NS 29/32
Conexiune outlet		Duza furtun DN 8-10 mm
Putere motor	kW	0.3
viteza motor la 50/60 Hz	min -1	1500/1800
gradul de protectie		IP 40
Dimensiuni (L x l x H)	mm	370 x 48 x 608
Greutate, kg	kg	24.4
Nivel de zgomot la 50 Hz, tip	dBa	50


Model: PC3+RZ 9



Caracteristici generale:

• Debit mari chiar si la vid final
• Toleranta mare la vapori de apa datorita gazului ballast foarte efficient
• Un volum mare de ulei: uleiul este schimbat foarte rar
• O mentenant cu usurinta datorita designului telescopic


Caracteristici tehnice:

Carcateristici tehnice	Unitate de masura	PC 3/ RZ 9
NMumar de trepte		2
Viteza maxima de pompare la 50/60 Hz	m3/h	8.9/ 10.2
Viteza maxima de pompare la 50/60 HZ	cfm	5.2 / 6.0
vid final partial (absolut)	mbar	4 x 10-4
Vid final (absolut)	mbar/ tor	2 x 10-3/ 1.5 x 10-3
Vid final (abs.) cu gaz balst	mbar/torr	1 x 10-2/ 0.75 x 10-2
Toleranta vapori de apa cu gaz balast	mbar	40
Domeniu temperatura ambient (operare)	grade C	12-40
Domeniu temperatura ambient (stocare)	grade C	-10 pana la +60
Capacitate ulei (B- oil) min/max.	L	0.2/ 0.8
Presiune maxima (absoluta)	bar	1.1
Conexiune intrare		NS 29/32
Conexiune Outlet		flansa mica KF DN 25
Putere motor	kW	0.37
Viteza motor la 50/60 Hz	min - 1	1500/1800
Gradul de protectie		IP 40
Dimensiuni (L x l x H)	mm	460 x 486 x 608
Greutate	kg	32.2
Nivel de zgomot la 50 HZ	dBa	52


 - MODELE HIBRID: RC 6, PC 8 + RC 6 + EK



Caracteristici generale:

• O coroziune interna redusa chiar si atunci cand utilizati vapori corozivi;
• Schimbarea uleiului va reduce 90 % fata de alte pompe cu elemente rotative
• Solutie economica: in modul pract de operare nu este necesara o trapa rece. Pentru o cantitate mai mare de vapori o unitate de pompare PC 3/ RC 6 cu trapa rece la mufa de admisie este disponibila
• O mentenanta cu usurinta pentru un design telescopic



Caracteristici tehnice:

Caracteristici tehnice	Unitate de masura	RC 6
Numar de trepte		2 + 2
Viteza maxima de pompare la 50/60 Hz	m3/h	5.9/6.9
Viteza maxima de pompare la 50/60 Hz	cfm	3.5/4.1
Vid partial final (abs.)(	mbar	4 x 10 -4
Vid final (absolut)	mbar/torr	2 x 10-3/1.5 x 10-3
Vid final (absolut) cu gaz balast	mbar/torr	1 x 10-2/0.75 x 10-2
Toleranta vapori de apa cu gaz balast	mbar	>> 40 mbar
Domeniu temperatura ambient (operare)	grade C	12-40
Capacitate ulei (B – Oil) min./max.	l	0.34/0.53
Presiune maxima (abs.)	bar	1.1
Conexiune inlet		flansa mica KF DN 16
Conexiune outlet		duza furtun DN 8-10 mm
Putere motor	kW	0.37
Viteza motor la 50/60 Hz	min -1	1500/1800
Gradul de protectie		IP 40
Dimensiuni (L x l x H)	mm	510 x 305 x 230
Greutate	kg	24.2
Nivel de zgomot la 50 Hz, tip	dBA	50


Model: PC 8 + RC 6 + EK



Caracteristici generale:

• O coroziune interna redusa chiar si atunci cand utilizati vapori corozivi;
• Schimbarea uleiului va reduce 90 % fata de alte pompe cu elemente rotative
• Solutie economica: in modul pract de operare nu este necesara o trapa rece. Pentru o cantitate mai mare de vapori o unitate de pompare PC 3/ RC 6 cu trapa rece la mufa de admisie este disponibila
• O mentenanta cu usurinta pentru un design telescopic



Caracteristici tehnice	Unitate de masura	PC 8+ RC 6+ EK
Numar de trepte		2 + 2
Viteza maxima de pompare la 50/60 Hz	m3/h	5.9/ 6.9
viteza maxima de pompare la 50/60 Hz	cfm	3.5/ 4.1
Vid final partial (absolut)	mbar	4 x 10-4
vid final (absolut)	mbar/torr	2 x 10-3/ 1.5 x 10 -3
Vid final (absolut) cu gaz balast	mbar/torr	1 x 10-2/ 0.75 x 10-2
Toleranta vapori de apa cu gaz balast	mbar	>> 40 mbar
Domeniu temperatura ambient (operare)	grade C	12-40
Domeniu temperatura ambient (stocare)	grade C	-10 - +60
Capacitate ulei (B – Oil) min./max.	l	0.34/ 0.53
Presiune maxima (absoluta)	bar	1.1
Conexiune inlet		flansa mica KF DN 16
Conexiune outlet		Duza furtun DN 8-10 mm
Conexiune agent de racire		2 x duza furtun DN 6-8 mm
Putere motor	kW	0.37
Viteza motor la 50/60 HZ	min -1	1500/1800
Clasa de protectie		IP 40
Dimensiuni (L x l x H), mm	mm	507 x 377 x 429
Greutate	kg	31.2
Nivel de zgomot la 50 Hz	dBA	50
Articole livrate	Pompa montata complet, gata de utilizare, cu manual de operare
