PRODUCATOR: LENZ - GERMANIA

Sisteme de reactie

Pentru agitare sub presiune si vid normal, cu posibilitatea de adaugare de lichid si fierbere sub reflux.
Componente de calitate superioara:
Vase de reactie (100, 250, 1000 sau 2000 ml)
Cu manta termostatica (incalzita de o baie cu circulatie), cu valva de descarcare la baza (PTFE, 10 mm), fabricate din sticla DURAN
Capac plat cu flansa (LF 60 si LF 100)
Cu gat centrat si doua gaturi laterale
Palnii, cilindrice (100 sau 250 ml)
Cu gradatie, fabricat din sticla DURAN
Condensator de reflux
Fabricat din sticla DURAN
Agitator si sistem de ghidare agitator
Cu tija de 10 mm si lame laterale din PTFE


Ghid de comanda:

Capacitate vas, ml	Flansa lab., LF	Ambalaj, buc.	Cod
100	60	1	6 2601 37250
120	60	1	6 2601 49
500	60	1	6 2601 58
500	100	1	6 2602 58
1000	100	1	6 2602 70
2000	100	1	6 2602 73



Continutul sistemului si partile de schimb pentru unitatile de reactie 100-500 ml, LF 60
Cod: 6 2601 37; cod catalog: 6 2601 49; cod catalog: 6 2602 58
Ghid de comanda:

Pozitie	Componente sistem (pachet)	Descriere	Cod
1a	1	Vas de reactie 100 ml, LF 60	6 0301 37
1b	1	Vas de reactie 250 ml, LF 60	6 0301 49
1 c	1	Vas de reactie 500 ml, LF 60	6 0301 58
2	1	Capac, gat central NS 29/32, gat lateral NS 14/23	6 1031 41
3	1	Ghid agitator, con slif/32	6 3060 04
4	1	Agitator din sticla, cu paleta laterala din PTFE	6 3070 01
5	1	Palnie, 100 ml,slif 14/23, cu gradatie	4 3737 11
6	1	Condensator Dimroth, lungime manta: 160 mm, slif 14/23	5 2402 01
8	1	Dop gol, baza ascutita, slif 14/23	1 4000 14
9	4	Cleme slif 14/23, din otel inoxidabil	1 1035 14
9a	1	Cleme slif 29/32, otel inoxidabil	1 1035 29
10	1	curea de tensiune LF 60	6 2465 06
11	1	Suport, complet cu cleme si conectori	6 8000 00
12	1	Inel de sigilare, LF 6, silicon	6 2480 06
13	2	Piulita din plastic, PP, cu capac filetat GL 14	1 3212 14
14	1	Dop valva de rezerva, 10 mm, PTFE, negru	6061310



Continutul sistemului si partile de schimb pentru sistemele de reactie 500-2000 ml, LF 100
Cod: 6 2602 58, cod: 6 2607 70, cod catalog: 6 2602 73

Pozitie	Componente sistem (pachet)	Descriere	Cod
1a	1	Vas de reactie, 500 ml, LF 100	6 0302 58
1b	1	Vas de reactie, 1000 ml, LF 100	6 0302 70
1c	1	Vas de reactie, 2000 ml, LF 100	6 0302 73
2	1	Capac, gat central si 2 gaturi laterale NS 29/32	6 1032 44
3	1	Gid agitator, con NS 29/32	6 3060 04
4a	1	Agitator din sticla, tija cu palete laterale din PTFE pentru 500 ml	6 3070 03
4 b	1	Agitator din sticla, tija cu palete laterale PTFE, pentru 1000 ml	6 3070 05
4c	1	Agitator din sticla, tija cu palete laterale din PTFE, pentru 2000 ml	6 3070 07
5	1	Palnie, 250 ml, NS 29/32, cu gradatie	4 3749 14
6a	1	Bobina de condensare cu manta, lungime manta: 250 mm, Ns 29/32	5 2503 04
7	1	Adaptor 900, con NS 29/32, cu piulita	5 0950 04
8	1	Dop gol, cu baza ascutita, NS 29/32	1 4000 29
9a	5	Clema NS 29/32, din otel inoxidabil	1 1035 29
10	1	Curea de tensiune LF 100	6 2465 10
11	1	Suport, complet cu cleme si conector	6 8000 01
12	1	Inel de sigilare, LF 100, din silicon	6 2480 10
13	2	Pilulita din plastic, PP, cu capac filetat GL 18	1 3212 18
14	1	Dop valva de rezerva, 10 mm, PTFE, negru	6 0613 10



Accesorii:

Descriere	Cod catalog
Cuplaj flexibil drept conexiune intre agitator si motor	6 4000 00
Suport, pentru flanse LF 60, complet cu cleme si conectori	6 8000 00
Suport, pentru flanse LF 100, complet cu cleme si conectori	6 8000 01
Motor, 230 V, cu viteza ajustabila si control torsiune, display digital	6 9000 01



Sisteme de reactie cu reflux

Reactor petru agitare sub vid si presiune normala, cu posibilitatea adaugarii lichidului si fierbere sub reflux. Componentele sistemului sunt de calitate superioara
Vase de reactie (6, 10, 20 sau 30 L)
Cu manta termostatata (incalzita de o baie termostatata), cu supapa de evacuare la baza (PTFE, fara volum mort), fabricate din sticla DURAN
Capac cu flansa plat (LF 150 sau LF 200)
1 gat central slif 45/40, 1 gat lateral 45 grade KF 50
1 gat lateral 45 grade slif 29/32, 1 gat lateral drept slif 14/23, material: sticla DURAN

Palnie de alimentare, alimentare constanta, 1000 ml
Cu gradatie, slif 29/32, fabricate din sticla DURAN
Condensator de reflux
Potrivit pentru operare sub vid, lungime manta: 300 mm, 2 KF 50, fabricat din sticla DURAN

Agitator si parte componenta pentru agitare
Cu tija de 16 mm, agitator: otel, acoperit cu PTFE

Suport rigid
Cadru din otel acoperit cu vopsea, curea de tensiune: otel inoxidabil, dimensiuni: aproximativ L 0.5 x D 0.35 x H 1.7 m

Ghid de comanda:

Capacitate vas, l	Flansa LF	Ambalaj, buc.	Cod
6	150	1	6 2704 85
10	150	1	6 2704 88
20	150	1	6 2704 94
6	200	1	6 2705 85
10	200	1	6 2705 88
20	200	1	6 2705 94
30	200	1	6 2705 97



Accesorii:

Descriere	Cod
Cuplaj flexibil intre agitator si motor	6 4005 01
Suport, pentru flanse LF 150, complet cu cleme si conectori	6 2476 01
Suport, pentru flanse LF 200, complet cu cleme si conector	6 2476 02
Motor, 230 V, cu viteza ajustabila si control torsiune, display digital	6 9000 01

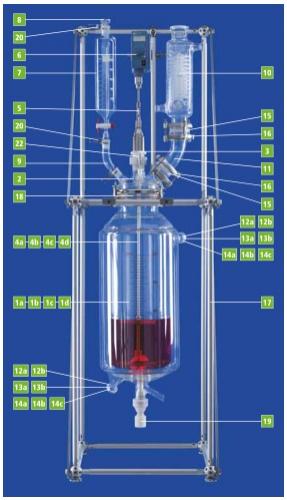

Continut sistem si parti de schimb pentru unitatile de reactie cu reflux 6, 10, 20 L, LF 150
Cod catalog: 6 2706 85, 6 2704 88 si 6 2704 94


Pozitie	Continut sistem (bucati)	Descriere	Cod
1a	1	Vas de reactie, 6 L, LF 150	6 0314 85
1b	1	Vas de reactie 10 L, LF 150	6 0314 88
1c	1	Vas de reactie 20 L, LF 150	6 0314 94
2	1	Capac plat flansa, LF 150, 1 gat central, 3 gaturi laterale	6 1044 70
3	1	Ghid agitator, con NS 45	6 3060 16
4a	1	Agitator 6 L cu paleta dubla	6 3310 06
4b	1	Agitator 10 L cu paleta dubla	6 3310 10
4x	1	Agitator 20 L cu paleta dubla	6 3310 20
5	1	Cuplaj metalic	6 4005 01
6	1	Motor, 230 V	6 9000 01
7	1	Palnie de picurare 1000 ml, alimentare in continuu, NS 29/32	4 377 14
8	1	Dop gol, baza ascutita, NS 29/32	1 4000 29
9	1	Cot 1350, NS 29/32	6 3550 04
10	1	Condensator de refluxc, lungime manta: 300 mm, 2 KF 50	5 2550 50
11	1	Cot 1350, 2 KF 50	6 3550 10
12a	2	Suport flanse, din silium, KF 15 (pentru 6 si 10 L)	6 2485 15
12 b	2	Suport flansa, silium, KF 25 (pentru 20 L)	6 2485 25
13a	2	Garniture din PTFE KF 15 (pentru 6 si 10 L)	6 2488 15
13b	2	Garnitura din PTFE KF 25 (pentru 20 L)	6 2488 25
14a	2	Adaptor tub KF 15, filet M 16 x 1 (pentru 6 si 10 l)	5 1081 10
14b	2	Adaptor tub KSF 25, filet M 16 x 1 (pentru 20 L)	5 1082 16
15	2	Garnitura din PTFE KF 50	6 2488 50
16	2	Flansa suport, silium, KF 50	6 2485 50
17	1	Suport LF 150, complet cu cleme si conector	6 2476 01
18	1	Inel de sigilare, silicon, LF 150	6 2480 15
19	1	Dop supapa – de rezerva, 20 mm, din PTFE	6 0612 20
20	3	Clema 29/32	1 1035 29
21	1	Clema NS 45/40	1 1035 45
22	1	Sonda de temperatura Pt 100, Ns 14/23	6 5000 08



Continutul sistemului si partile de schimb pentru sistem de reactie cu reflux 6, 10, 20, 30L, LF 200

Pozitie	Continut sistem (bucati)	Descriere	Cod catalog
1a	1	Vas de reactie 6L, LF 200	6 0315 85
1b	1	Vas de reactie 10L, LF 200	6 0315 88
1c	1	Vas de reactie 20 l, LF 200	6 0315 94
1d	1	Vas de reactie 30l, LF 200	6 0351 97
2	1	Capac plat flansa, LF 200, 1 gat central, 3 gaturi laterale	6 1045 70
3	1	Ghid de agitare, con slif 45	6 3060 16
4a	1	Agitator cu paleta dubla de agitare pentru 6 L	6 3310 06
4b	1	Agitator cu paleta dubla de agitare pentru 10 l	6 3310 10
4c	1	Agitator cu paleta dubla de agitare pentru 20 l	6 3310 20
4d	1	Agitator cu paleta dubla de agitare pentru 30 l	6 3310 30
5	1	Cuplaj metalic	6 4005 01
6	1	Motor, 230 V	6 9000 01
7	1	Palnie de picurare 1000 m, slif 29/32	4 3770 14
8	1	Dop gol, cu baza ascutita, slif 29/32	1 4000 29
9	1	Cot 1350, slif 29/32	6 3550 04
10	1	Condensator de reflux, lungime manta: 300 mm, 2 KF 50	5 2550 50
11	1	Cot 1350, 2 KF 50	6 3550 10
12a	2	Suport flansa, silium, KF 15 (pentru 6 si 10 L)	6 2485 15
12b	2	Suport flansa, silium, KF 25 (pentru 20 si 30 L)	6 2485 25
13a	2	Garnitura din PTFE KF 15 (pentru 6 si 10 L)	6 2488 15
13b	2	Garnitura din PTFE KF 25 (pentru 20 si 30 L)	6 2488 25
14a	2	Tub adaptorKF 15, filet M 16 x 1 (pentru 6 si 10 L)	5 1081 10
14 b	2	Tub adaptor KF 25, filet M 16 x 1 (pentru 20 L)	5 1082 16
14c	2	Tub adaptor KF 25, filet M 30 x 1.5 (pentru 30 L)	5 1082 30
15	2	Garniture PTFE KF 50	6 2488 50
16	2	Dop, silium, KF 50	6 2480 50
17	1	Suport LF 20, complet cu cleme si conectori	6 2476 02
18	1	Inel de sigilare, silicon, LF 200	6 2480 20
19	1	Dop de rezerva pentru supapa, 20 mm, PTFE	6 0612 20
20	3	Clema slif 29/32	1 1035 29
21	1	Clema slif 45/40	1 1035 45
22	1	Sonda de temperatura Pt 100, Ns 14/23	6 5000 08



Sistem de reactie/distilare
Reactor pentru amestecare sub presiune si vid normal, cu posibilitatea de adaugare de lichid si fierbere sub reflux. Condensatorul descendent cu receptorul final (potrivit pentru utilizare sub vid) permite separarea solventului din produs prin distilare dupa reactie. Componente de calitate superioara:
Vase de reactie (6, 10, 20 sau 30 l)
Cu manta termostatata (incalzita de o baie termostatata) cu valva de descarcare la baza (PTFE, fara volum mort), fabricate din sticla DURAN
Capac plat cu flansa
(LF15 si LF20)
1 gat central slif 45/40, 2 gaturi laterale 45⁰ slif 29/32, 1 gat lateral drept slif 14/23, material: sticla DURAN
Palnie de alimentare
Capacitate: 1000 sau 4000 ml, cu gradatie, slif 29/32, fabricate din stical DURAN
Condensator spirala
Slif 29/32, S29, lungime manta: 300 mm
Fabricat din sticla DURAN
Agitator
Cu tija de 16 mm, agitator: otel, acoperit cu PTFE



Ghid de comanda:

Capacitate vas, l	Flansa lab. (LF)	Ambalaj, buc.	Cod
6	150	1	6 2654 85
10	150	1	6 2654 88
20	150	1	6 2654 94
6	200	1	6 2655 85
10	200	1	6 2655 88
20	200	1	6 2655 94
30	200	1	6 2655 97



Accesorii:

Descriere	Cod
Cuplaj flexibil pentru conectare agitator si motor	6 4005 01
Suport, pentru LF 150, complet cu cleme si conectori, aproximativ L 1,0 x D 0.5 x H 2,0 mm	6 2478 01
Suport, pentru LF 200, complet cu cleme si conectori, aproximativ L 1,0 x D 0.5 x H 2,0 mm	6 2478 02
Motor, 230 V, cu viteza ajustabila si control torsiune, display digital	6 9000 01

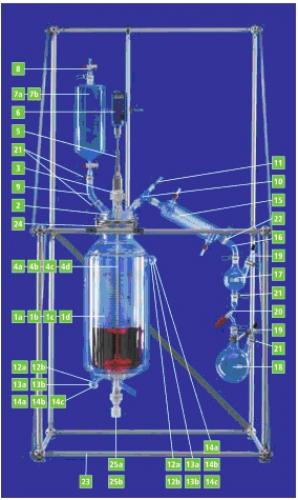

Continut sistem si parti de schimb pentru sistemele de reactie/distilare 6, 10, 20L, LF 150

Pozitii	Bucati	Descriere	Cod catalog
1a	1	Vas de reactie 6l, LF 150	6 0314 85
1b	1	Vas de reactie 10l, LF 150	6 0314 88
1c	1	Vas de reactie 20l, LF 150	6 0314 94
2	1	Capac cu flansa plat, LF 150, 1 gat central, 3 gaturi laterale	6 1044 65
3	1	Ghid agitator, con Ns 45	6 3060 16
4a	1	Agitator cu paleta dubla 6 l	6 3310 06
4b	1	Agitator cu paleta dubla 10 l	6 3310 10
4c	1	Agitator cu paleta dubla pentru 20 l	6 3310 20
5	1	Cuplaj	6 4005 01
6	1	Motor 230 V	6 9000 01
7a	1	Palnie de dozare 1000 ml, NS 29/32 (pentru 6 si 10 l)	6 3500 70
7b	1	Palnie de dozare 4000 ml, Ns 29/32 (pentru 20 l)	6 3500 79
8	1	Tub de ventilatie	6 3505 04
9	1	Cot 1350, slif 29/32	6 3550 04
10	1	Cap de distilare 1200	6 3551 14
11	1	Sonda de temperatura Pt 100, 85 mm, Ns 14/23	6 5000 05
12a	2	Conectori, silium, KF 15 (pentru 6 si 10 l)	6 2485 15
12b	2	Conectori, silium, KF 25 (pentru 20 si 30 l)	6 2485 25
13a	2	Garnitura din PTFE KF 15 (pentru 6 si 10 l)	6 2488 15
13b	2	Garnitura din PTFE KF 25 (pentru 20 si 30 l)	6 2488 25
14a	2	Adaptor tub KF 15, filet M 16 x 1 (pentru 6 si 10 l)	5 1081 10
14b	2	Adaptor tub KF 25, filet M 16 x 1 (pentru 20 l)	5 1082 16
14c	2	Adaptor tub KF 25, filet M 30 x 1.5 (pentru 30 l)	5 1082 30
15	1	Bobina condensator	5 2550 29
16	1	Cot, Slif 29/32 S29	6 3550 10
17	1	Receptor intermediar 0.5 l	6 5150 05
18	1	Receptor final 2.0 L	6 5150 10
19	2	Valva de ventilatie 0-2.5 mm, slif 29/32	6 5200 00
20	1	Valva de conectare	6 2500 05
21	10	Clerme slif 29/32	1 1035 29
22	1	Cleme S 29	1 2329 15
23	1	Suport LF 200, complet cu cleme si conectori	6 2478 02
24	1	Inel O-ring, din silicon, LF 200	6 2480 20
25a	1	Dop supapa, din PTFE, pentru 6 l	6 0612 10
25b	1	Dop valva, 20 mm, pentru 10, 20 si 30 l	6 0612 20
