PRODUCATOR: ASECOS - GERMANIA


- MODELE: SERIA UB – T, SERIA UB – S, SERIA UB – ST,

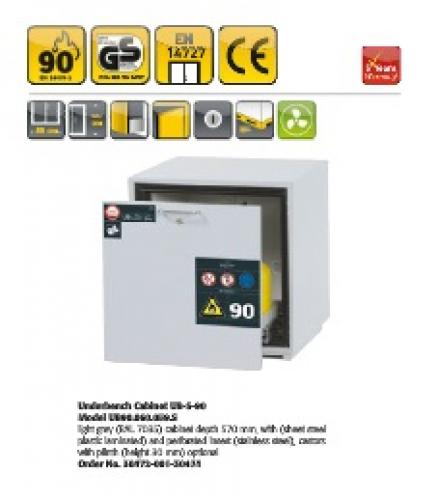

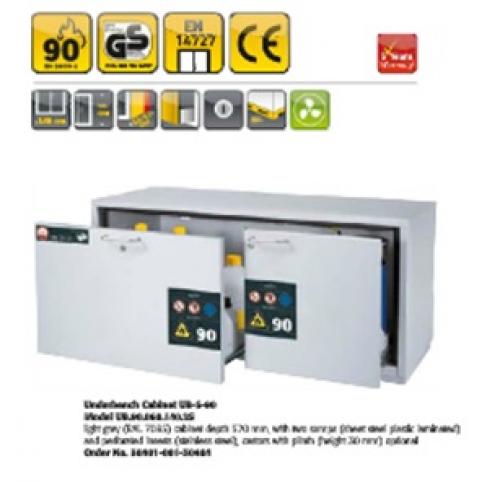

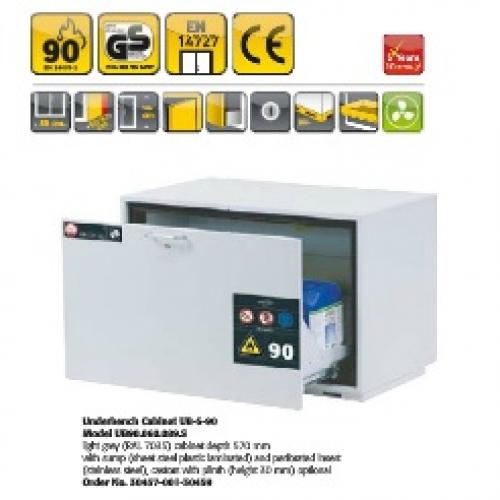

Model: UB-S-90

Dulap model compact (“underbench”) cu adancimea de 570 mm sau 500 mm

Functii/constructie:
 * utilizare cu usurinta – sertarele pot fi deschise cu un efort minim
* un acces cu usurinta la toate containerele: interiorul sertarului este complet vizibil
* sertarele raman deschise in orice pozitie
* siguranta – sertarul drept prevazut cu fire cu impamantare include si clema, ambele sertare prezinta inchidere automata chiar si in caz de incendii
* impiedica utilizarea neautorizata: - sertarele sunt blocate cu incuietori
* flexibil si mobil – model prevazut cu roti
* pus in operare cu usurinta – conducte de aer integrate gata pentru conectarea la un sistem de exhaustare (NW 75)


Echipamentul intern disponibil:
- suport – integrat in dulap (standard) – capacitatea de incarcare 50 kg
- insertie perforate pentru zona de stocare in suport
- un spatiu mare pentru containere de dimensiuni mici – sertar la nivelul secundar pentru o utilizare perfecta a spatiului interior la stocarea containerelor de dimensiuni mici

Sistem de recirculare a aerului cu filtru cu carcasa pentru aceste dulapuri compacte – proiectat in mod special pentru conditii de presiune scazute si volum marit pentru aceste dulapuri de stocare reactivi

Model prevazut cu roti:
- stabil – miscarea cu usurinta a dulapului
- flexibil – ajustare pe inaltime pentru diferite mobile de laborator
- fixarea in siguranta a cabinetului – mecanism de inchidere integrat



Date tehnice pentru modelul  UB90.060.140. (050).2S

Dimensiuni	L x D x H (mm)	Exterior: 1400 x 570 (500) x 600; interior: 770/470 x 450 (380) x 500
Greutate	kg	230 (120)
Extractie aer	(NW)	75
Schimb de aer de 10 ori	m3/h	2.8 (2.5)
Scadere presiunea aerului in interiorul cabinetului	Pa	<1
∆ρtotal (EK5/AK4 09-10)	Pa	<1
Incarcare maxima	kg	300
Distributie incarcare	Kg/mm2	0.061


Inaltimea de stocare pentru modelul UB90.060.140. (050).2S

Sertar in dreapta/compartiment in stanga	mm	465 (suport fara insertia perforate)
Sertar in stanga/ compartiment in dreapta	mm	230/225 (sertar cu un sertar secundar/ model UB90.060.140.2S)



Alte exemple, cum ar trebui comnadat corect

Model	Material/culoare/informatie	L x D x H (mm)	Capacitate de incarcare (kg)	Capacitate	volum max container in interiorul cabinetului (litri)	Ghid de comanda
UB90.060.140.2S/corpul fara echipamentul din interior	2 sertare include suport (otel inox) – va rugam sa specificati culoarea sertarului si a corpului	1400 x 570 x 600	-	13.5/8	12/7	30401
UB90.060.140.050.2S/ corpul fara echipamentul interior	2 sertare ce include suporturi (otel inox), va rugam sa specificati culoarea sertarului si a corpului	1400 x 500 x 600	-	11/7	10/6	30402



Culoare corpul si sertarul
Corpul gri deschis/ sertarul gri deschis – RAL 7035




Model	Material/culoare/informatie	L x D x H (mm)	Capacitate de incarcare (kg)	Capacitate	max container volum in interiorul cabinetului (litri)	Ghid de comanda
Pachete interiorul echipamentului / adancime dulap 570 mm
2 insertii perforate pentru suporturi	Otel inox 1.4301		-	-	-	30404
2 insertii pentru suporturi si un sertar inferior pentru compartimentul din dreapta	Otel inox 1.4301 Table din otel laminata cu platic RAL 7035		-	-	-	30405
Echipamentul din interior/ adancime dulap 570 mm
Insertie perforata pentru compartimentul din stanga	Otel inox 1.4301	715 x 439 x 10	-	-	-	9974
Insertie perforata pentru compartimentul din dreapta	Otel inox 1.4301	420 x 439 x 10	-	-	-	9975
Incarcare suplimentara pentru suportul din stanga confectionat din otel inox	Otel inox 1.4301	725 x 445 x 80	50	13.5	12	30729
Incarcare suplimentara pentru suportul din dreapta confectionat din otel inox	Otel inox 1.4301	425 x 445 x 80	50	12	7	30733
Un sertar suplimentar pentru compartimentul din stanga	Tabla din otel laminate cu plastic	740 x 415 x 20	25	-	-	30406
Un sertar suplimentar pentru compartimentul din dreapta	Tabla de otel laminate cu plastic RAL 7035	440 x 415 x 20	25	-	-	30407
Un sertar secundar pentru compartimentul din stanga	Otel inox 1.4301	740 x 415 x 20	25	-	-	30408
Un sertar suplimentar pentru compartimentul din dreapta	Otel inox 1.4301	440 x 415 x 20	25	-	-	30409
suport cu striatii pentru compartimentul din stanga	PP gri, nu se potriveste la insertia perforata	690 x 405 x 80	-	-	-	9707
suport cu striatii pentru compartimentul din dreapta	PP gri, nu este potrivit la insertia perforata	405 x 395 x 80	-	-	-	9706
Banda mata aderenta pentru compartimentul din partea stanga	neagra	720 x 338 x 1.3	-	-	-	8700
Banda mata aderenta pentru compartimentul drept	neagra	400 x 428 x 1.3	-	-	-	8698
Suport cu striatii transversale pentru un sertar inferior pentru compartimentul din stanga	PE alb (2 bucati)	735 x 200 x 20	-	-	-	10907
Suport cu striatii pentru un al doilea sertar pentru compartimentul din dreapta	PE alb (2 bucati)	435 x 200 x 20	-	-	-	10904
Echipamentul interior/ adancime dulap 500 mm
Insertie perforata pentru compartimentul din stanga	Otel inox 1.4301	715 x 365 x 10	-	-	-	19619
Insertie perforata pentru compartimentul din dreapta	Otel inox 1.4301	415 x 365 x 10	-	-	-	18922
Accesorii pentru toate modelele
Roti cu plinta (H = 30 mm)	Tabla de otel laminate cu platic RAL 7035					30374
Protectie la foc	Tabla de otel laminata cu plastic RAL 7035, pentru instalarea conductelor / a cablurilor					30035
Suport sticle pentru 32 de sticle (DN 40 mm)	Tabla de otel laminata cu plastic RAL 7035	210 x 440 x 30				7602
Suport sticle pentru 15 sticle (DN 70 mm)	Tabla de otel laminata cu plastic RAL 7035	210 x 440 x 30				7603
Suport sticle pentru 8 sticle (DN 9 mm)	Tabla de otel laminata cu plastic	210 x 440 x 30				7604
Ventilatia
Unitate de extractie cu monitorizarea aerului pentru instalare pe perete	Tabal de sticla laminata	200 x 400 x 200				24315
Sistem de recirculare aer cu carcasa	Tabal din otel laminata cu plastic	420 x 615 x 630				27318


Model: UB-ST-90 < 140 cm>

Dulapuri compacte cu adancimea de 570 sau 500 mm
Functie/constructie:
* utilizare cu usurinta – manerele si sertarele pot fi deschise cu un efort minim
* acces cu usurinta la toate containerele – interiorul containerului este vizibil complet, deschidere la 135⁰ pentru usi
* usile si sertarele raman deschise in orice pozitie
* nu permite accesul persoanelor neautorizate la containere – usile si manerele pot fi incuiate
* flexibile si mobile – prevazute cu roti cu plinta – disponibile optional
* punere in functiune rapid – conducte de aer integrate gata de conectare (NW 75) la un sistem de exhaustare


Echipamentul interior disponibil:
* insertie perforata pentru primul nivel de stocare in suportul de la baza de colectare – optional utilizand capacitatea existenta de stocare
* suport de colectare la baza – o capacitate marita, de asemenea potrivit pentru stocarea containerelor mari
* suportul – integrat in dulap (standard), capacitatea de stocare 50 kg
* un spatiu mare pentru containere mici – sertarul secundar pentru o utilizare perfecta a spatiului din interior la stocarea containerelor de dimensiuni mici

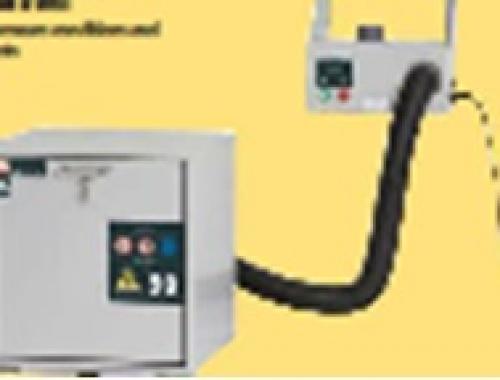

Unitatea de extractie pentru instalarea pe perete

Proiectat in mod special pentru conditii de presiune scazuta si volumul de aer in dulapul compact


Roti cu plinta (optional pentru toate modelele)
Stabil – miscarea cu usurinta a cabinetului
Flexibil – ajustare pe inaltime pentru diferite mobile de laborator
Fixare sigura a dulapului – mecanism de inchidere integrat


Date tehnice pentru modelul UB90.060. (050)S2T

Dimensiuni	L x D x H (mm)	Exterior: 1400 x 570 (500) x 600, interior: 770/470 x 450 (380) x 500
Greutate	kg	230 (210)
Extractie aer	NW	75
Schimb aer de 10 ori	m3/h	2.8 (2.5)
Scadere de presiune in interiorul dulapului	Pa	<1
∆ρtotal (EK5/AK4 09-10)	Pa	<1
Incarcare maxima	kg	300
Distributie incarcare	Kg/mm2	0.061



Inaltimi de stocare utile Model UB90.060.140.(050)S2T

Usi batante pentru compartimentul din stanga	mm	400 (suport de conectare la baza cu insertie perforate)
Sertar compartimentul din dreapta	mm	465 (suport cu insertie perforate)
Sertar compartimentul din dreapta	mm	230/225 (al doiale sertar pentru modelul UB90.060.140.S2T)




Model	Material/ culoare/ informatie	L x D x H (mm)	Capacitate de incarcare (kg)	Capacitate (litri)	Volum max container in interiorul cabinetului (litri)	Cod catalog
UB90.060.140S2T/ Corpul fara echipamentul din interior	2 usi batante, 1 sertar include suport (otel inox) – va rugam sa specificati culoarea corpului si a sertarului	1400 x 570 x 600	-	20/14	18/13	30410
UB90.060.140.050.S2T/ corpul fara echipamentul din interior	2 usi batante, 1 sertar include suportul (otel inox), va rugam sa specificati culoarea corpului si a sertarului	1400 x 500 x 600	-	11/7	10/6	30411


Culoare corp si sertar
Gri deschis corpul / gri deschis sertar – RAL 7035
Pachet echipamentul interior / adancime dulap 570 mm

Insertie stanga perforate, suport de colectare la baza, insertie perforate pentru suport	Tabal din otel laminate cu plastic RAL 7035 Otel inox 1.4301	30412
Stanga: raft, insertie perforata, suport de colectare la baza Dreapta: insertie perforate pentru suport, pentru dulapul secundar	Tabla din otel laminat cu plastic RAL 7035 Tabla din otel 1.4301 / tabla din otel laminta cu plastic RAL 7035	30413
Stanga: insertie perfoarata, suport de colectare Dreapta: insertie perforate pentru suport	Otel inox 1.4301 Otel inox 1.4301	30414
Stanga: raft, insertie perforata, suport de colectare la baza Dreapta: insertie perforate pentru suporturi, pentru sertraul din nivelul secundar	Otel inox 1.4301 Otel inox 1.4301	30415


Echipamentul interior/ adancime dulap 570 mm


Model	Material/ culoare/ informatie	L x D x H (mm)	Capacitate de incarcare (kg)	Capacitate (litri)	Volum max container in interiorul cabinetului (litri)	Cod catalog
Raft ( compartimentul din stanga)	Tabla din otel laminata cu plastic RAL 7035	765 x 415 x 20	75	-	-	30418
	Otel inox 1.4301	765 x 415 x 20	75	-	-	30419
Insertie perforate (compartimentul stang)	Tabla din otel inox laminata cu plastic RAL  7035	725 x 415 x 60	75	-	-	11165
	Otel inox 1.4301	725 x 415 x 60	75	-	-	11168
Suport de colectare la baza (compartimentul din stanga)	Tabla de otel laminata cu plastic RAL 7035	765 x 440 x 70	-	20	18	12681
	Otel inox 1.4301	765 x 440 x 70	-	20	18	12808
Suport suplimentar de incarcare in partea dreapta – confectionat din otel inox	Otel inox 1.4301	425 x 445 x 80	50	14	13	30733
Sertar nivel secundar  (compartimentul din dreapta)	Tabla de otel laminata cu plastic RAL  7035	440 x 415 x 20	25	-	-	30407
Sertar secundar  (compartimnentul din dreapta)	Otel inox 1.4301	440 x 415 x 20	25	-	-	30409
Insertie perforate (compartimentul din dreapta)	Otel inox 1.4301	420 x 439 x 10	-	-	-	9975
Sump inliner (compartimentul din dreapta)	PP gri, nu este potrivit pentru insertia perforata	405 x 395 x 80	-	-	-	9706
Baza din cauciuc (compartimentul din dreapta)	neagra	400 x 428 x 13	-	-	-	8698
“Sump inliner” pentru sertar nivelul secundar (comprtimentul din dreapta)	PE alb (2 bucati)	435 x 200 x 20	-	-	-	10904
Pachete echipamentul interior/adancime dulap 500 mm
Stanga: insertie perforate, suport colectare la baza Dreapta: insertie perforata pentru suport	Tabla din otel laminata cu plastic RAL 7035 Otel inox 1.4301		-	-	-	30416
Stanga: raft, insertie perforate, suport la baza de colectare Dreapta: insertie perforata pentru suport	Tabla din otel laminata cu plastic RAL 7035 Otel inox 1.4301		-	-	-	30417
Echipamentul interior / adancime dulap 500 mm
Raft (compartimentul din stanga)	Tabla de otel laminata cu plastic RAL 7035	765 x 350 x 20	75	-	-	30380
Insertie perforata (compartimentul din stanga)	Tabla de otel laminata cu plastic RAL 7035 pentru instalarea conductelor / a cablurilor	750 x 350 x 60	75	-	-	18811
Suport de baza de colectare (compartimentul din stanga)	Tabla din otel laminata cu plastic RAL 7035	765 x 370 x 70	-	11	10	18810
Insertie perforate (compartimentul din dreapta)	Tabla din otel 1.4301	365 x 415 x 10	50	-	-	18922
Accesorii pentru toate modelele
Roti cu plinta (H = 30 mm)	Tabla de otel laminta cu plastic RAL 7035					30374
Protectie la foc	Tabla de otel laminata cu plastic RAL 7035, pentru instalarea conductelor / a cablurilor					30035
Suport sticle pentru 32 de sticle (DN 40 mm)	Tabla de otel laminta cu plastic RAL 7035	210 x 440 nx 30				7602
Suport sticle pentru 15 sticle (DN 70 mm)	Tabla din otel laminate cu plastic RAL 7035	210 x 440 x 30				7603
Suport sticle pentru 8 sticle (DN 90 mm)	Tabla din otel laminta cu plastic RAL 7035	210 x 440 x 30				7604
Ventilatie tehnica
Unitate de extractie cu monitorizarea aerului pentru instalare pe perete	Tabla din otel laminata cu plastic	200 x 400 x 200				24315
Sistem, cu filtru pentru recircularea aerului cu carcasa	Tabla din otel laminata cu plastic	420 x 615 x 630				27318

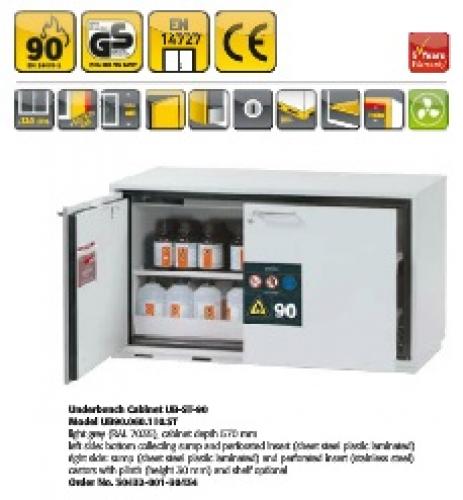

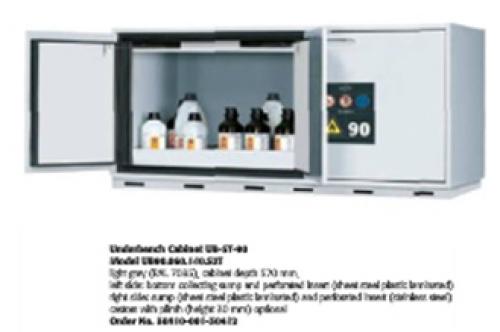

Model: UB-ST-90 <110 cm>

Dulap compact cu adncimea de 570 sau 500 mm
Functie/constructie:
* utilizare cu usurinta: - usile si sertarele pot fi deschise cu un efort minim
* un acces cu usurinta la toate containerele: - interiorul sertarului este complet vizibil, 135⁰ deschidere pentru usile rabatabile
* usa si sertarele raman deschise in orice pozitie
* siguranta: - sertarul prevazut standard cu fire cu impamantare include clema si cu garniture cu suport incorporate, usa si sertarul se inched automat in cazul unui incendiu
* se evita utilizarea de catre personalul neautorizat: - conducte de aer integrate gata pentru conectare (NW 75) la un sistem tehnic de exhaustare


Echipamentul intern disponibil:
* suport de colectare la baza – o capacitate marita, potrivit de asemenea pentru stocarea containerelor mari
* suportul – integrat in dulap (standard), capacitatea de incarcare este de 50 kg
* inaltime interioara maximizata – ideal pentru stocarea conatinerelor pentru conductele de alimentare si evacuare


Sistem de recirculare a aerului cu filtrare pentru dulapurile compacte “underbench”
- proiectat in mod special pentru conditii de presiune scazuta si volumul de debit pentru dulapurile underbench compacte


Date tehnice pentru modelul UB90.060.110.(050)ST

Dimensiuni	L x D x H (mm)	Exterior: 1100 x 570 (500) x 600, interior 980 x 450 (380) x 500
Greutate	kg	180 (210)
Extractie aer	NW	75
Schimb de aer 10 ori	M3/h	2.2 (1.9)
Scadere de presiune in interiorul dulapului	Pa	<1
∆ρtotal (EK5/AK4 09-10)	Pa	<1
Incarcare maxima	kg	300
Distributie incarcare	Kg/mm2	0.073


Inaltime de stocare utila pentru modelul UB90.060.110.(050)ST

Usa rabatabila pentru compartimentul din stanga	mm	400 (suport colectare la baza cu insertie perforata)
Sertar compartimentul din dreapta	mm	465 (suport cu insertie perforata)
Sertar compartimentul din dreapta	mm	230 / 225 (sertar nivelul secundar pentru modelul UB90.060.110.ST)



Model	Material/culoare/Informatie	L x D x H (mm)	Capacitate de incarcare (kg)	Capacitate (litri)	Volum max container In interiorul dulapului (litri)	Cod catalog
UB90.060.110.ST/ corpul fara echipamentul interior	1 usa rabatabila, 1 sertar include suport (otel inox). Va rugam sa specificati culoarea pentru corp si sertar	1100 x 570 x 600	-	12/8	11/7	30432
UB90.060.110.050.ST/ Corpul fara echipamentul interior	1 usa rabatabila, 1 sertar incl. (otel inox), va rugam sa specificati culoarea corpului si a usilor	1100 x 500 x 600	-	10.5/7	9.5/6	30433



Corpul si setarele / culoarea usilor
Corul gri deschis/ setraul usile gri deschis RAL 7035

Pachete corpul interior / adancime dulap 570 mm


Partea stanga: insertie perforate, suport pentru colectare la baza Partea dreapta: insertie perforate pentru suport	Tabla de otel laminta cu plastic Otel inox 1.4301	-	-	-	3034
Partea stanga: raft, insertie perforate, suport de colectare la baza Partea dreapta: insertie perforate pentru suport, un sertar secundar	Tabla de otel laminate cu plastic RAL 7035 Otel inox 1.4301 / tabla de otel laminata cu plastic	-	-	-	30435
Stanga:  maximizare inaltime interioara cu suport si protectie la foc, ideal pentru containerele de 30 de litri					30436
Partea stanga: insertie perforate, suport pentru colectare la baza Partea dreapta: insertie perforate pentru suport	Otel inox 1.4301 Otel inox 1.4301				30437
Partea stanga: raft, insertie perfoarta, suport de colectare la baza Partea dreapta: insertie perforate pentru suport, un sertar la nivelul secundar	Otel inox 1.4301 Otel inox 1.4301				30438


Echipamentul interior/adancime cabinet 570 mm

Raft (compartimentul din stanga)	Tabla din otel laminate cu plastic RAL 7035	465 x 420 x 20	75	-	-	30441
	Otel inox 1.4301	465 x 420 x 20	75	-	-	30442
Insertie perforata (compartimentul din stanga)	Tabla de otel laminate cu plastic RAL 7035	440 x 420 x 60	75	-	-	5555
	Otel inox 1.4301	440 x 420 x 60	75	-	-	5776
Suport colectare la baza (compartimentul din stanga)	Tabla de otel laminate cu plastic RAL 7035	465 x 440 x 70	-	12	11	7270
	Otel inox 1.4301	465 x 440 x 70	-	12	11	7381
Insertie perforata (compartimentul din stanga)	Otel inox 1.4301	420 x 439 x 10	-	-	-	9975
Incarcare suplimentara pentru suportul confectionat din otel inox (compartimentul din dreapta)	Otel inox 1.4301	445 x 420 x 45	50	8	7	30733
Sertar nivel secundar (compartimentul din dreapta)	Tabla de otel laminate cu plastic RAL 7035	440 x 415 x 20	25	-	-	30407
Sertar nivel secundar (compartimentul din dreapta)	Otel inox 1.4301	440 x 415 x 20	25	-	-	30409
“/sump inliner”	PP gri, nu este potrivit cu insertia perforata	405 x 395 x 80	-	-	-	9706
Baza din cauciuc mata (compartimentul din dreapta)	neagra	400 x 428 x 1.3	-	-	-	8698
suport cu striatii pentru seratr nivel secundar (compartimentul din stanga/dreapta)	PE alb (PU – 2 bucati)	435 x 200 x 20	-	-	-	10904

Echipamentul interior/ adancime dulap 500 mm

Raft (compartimentul din stanga)	Tabla de otel laminate cu plastic RAL 7035	465 x 350 x 20	30	-	-	30368
Insertie perforate (compartimentul din stanga)	Tabala de otel laminate cu plastic RAL 7035	450 x 350 x 60	30	-	-	18814
Suport colectare la baza (compartimentul din stanga)	Tabla din otel laminate cu plastic	465 x 370 x 70	-	10.5	9.5	17671
Insertie perforate (compartimentul din dreapta)	PE alb (PU = 2 bucati)	435 x 365 x 10	-	-	-	18922


Accesorii pentru toate modelele

Roti cu plinta (H = 30 mm)	Tabla din otel laminate cu plastic RAL 7035					30362
Protectie la foc	Tabla din otel laminate cu plastic RAL 7035, pentru instalare conducte/ cabluri					30035
Suport sticle – pentru 32 de sticle (DN 40 mm)	Tabla din otel laminate cu plastic RAL 7035	210 x 440 x 30				7602
Suport pentru sticle – pentru 15 sticle (DN 70 mm)	Tabla din otel laminta cu plastic RAL 7035	210 x 440 x 30				7603
Suport pentru sticle pentru 8 sticle (DN 90 mm)	Tabla din otel laminata cu plastic RAL 7035	210 x 440 x 30				7604



Ventilatia tehnica

Unitate de extractie cu monitorizarea aerului pentru instalarea pe perete	Tabla din otel laminata	200 x 400 x 200				24315
Sistem de recirculare aer cu filtru si carcasa	Tabal din otel laminate cu plastic	420 x 615 x 630				27318

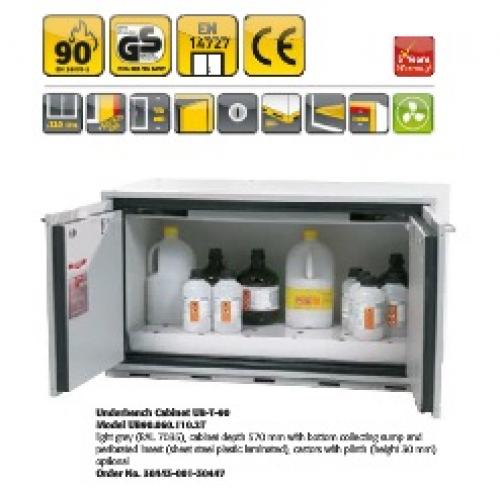

Model: UB-T-90 <110 cm>
Dulapuri compacte cu adancimea de 570 sau 500 mm

Functionare/ constructie:
- utilizare cu usurinta – usile pot fi deschise cu un efort minim
- acces cu usurinta la containere – interiorul dulapului este vizibil complet, 135 grade deschidere pentru usile batante
- usile raman deschise in orice pozitie
- sigur – usile se inched automat in cazul unui incendiu
- nu este permisa utilizarea de catre personae neautorizate – usile pot fi incuiate
- flexibile si mobile – prevazute cu roti cu plinta disponibile optional
- punere in functiune rapid – conducte de aer integrate gata de conectare (NW 75) la un sistem de exhaustare tehnic

Echipamentul interior disponibil:
* insertie perforata pentru primul nivel de stocare in suportul de la baza de colectare – optional utilizare capacitatii de stocare
- suport de colectare la baza – capacitatea marita, potrivit de asemenea pentru stocarea containerelor mari
- inaltime interioara maxima – ideal pentru stocarea containerelor de 30 de litri, indepartarea si stocarea cu usurinta a containerelor – conexiune libera a containerelor de stocare la alimentare – si conductele de evacuare

Unitatea de extractie pentru instalarea pe perete
- proiectata in mod special pentreu conditii de presiune scazuta

Date tehnice pentru modelul UB90.060.110.(050).2T

Dimensiuni	L x D x H (mm)	Exterior: 1100 x 570 (500) x 600, interior: 980 x 450 (380) x 500
Greutate	kg	170 (150)
Extractie aer	NW	75
Schimb de aer – de 10 ori	M3/h	2.2 (1.9)
Scadere de presiune in interiorul cabinetului	Pa	<1
∆ρtotal (EK5/AK4 09-10)	Pa	<1
Incarcare maxima	kg	300
Distributie incarcare	Kg/mm2	0.073


Inaltimea de stocare utila model UB90.060.110.(050)2T

Usi batante

mm

400 (suport de colectare la baza cu insertie perforate)




Model	Material/culoare/Informatie	L x D x H (mm)	Capacitate de incarcare (kg)	Capacitate (litri)	Volum max container In interiorul dulapului (litri)	Cod catalog
UB90.060.110.2T/ Corpul fara echipamentul din interior	2 usi batante, va rugam sa specificati culoarea corpului si a usii	1100 x 570 x 600	-	-	-	30443
UB90.060.110.050.2T/ Corpul fara echipamentul din interior	2 usi batante, va rugam sa specificati culoarea corpului si a usilor	1100 x 500 x 600	-	-	-	30444


Culoarea corpului si a usilor
Corpul – gri deschis / usile – gri deschis – RAL 7035

Pachete echipamentul interior / adancime dulap 570 mm

Insertie perforate, suport de colectarea la baza	Tabla din otel laminate cu plastic	30447
Raft, insertie perforat, suport de colectare la baza	Tabla din otel laminate cu plastic	30448
Inaltime interioara maximizata cu 2 suporturi si materiale rezistente la foc, ideal pentru containere de 30 de litri		30449
Insertie perforate, suport de colectare la baza	Otel inox 1.4301	30450
Raft, insertie perforata, suport de colectare la baza	Otel inox 1.4301	30451


Echipamentul interior / adancime cabinet 570 mm

Raft5	Tabla din otel laminata cu plastic RAL 7035 Otel inox 1.4301	975 x 425 x 20 975 x 425 x 20	75 75	-	-	30454 30455
Insertie perforata	Tabla de otel laminata cu plastic RAL 7035	955 x 425 x 60	75			8374
	Otel inox 1.4301	955 x 425 x 60	75			8375
Suport de colectare la baza	Tabla de otel laminata cu plastic AL 7035	975 x 440 x 70	-	20	18	8372
	Otel inox 1.4301	975 x 440 x 70	-	20	18	8373


Pachete echipamentul interior / adancime dulap 500 mm

Insertie perforate, suport de colectare la baza	Tabla din otel laminate cu plastic RAL 7035	30452
Raft, insertie perforate, suport de colectare la baza	Tabla din otel laminate cu plastic RAL 7035	30453


Echipamentul interior

Raft	Tabal din otel laminate cu plastic RAL 7035	975 x 350 x 20	75	-	-	30456
Insertie perforata	Tabla din otel laminate cu plastic RAL 7035	960 x 355 x 60	75	-	-	18831
Suport de colectare la baza	Tabla din otel laminata cu plastic RAL 7035	465 x 370 x 70	-	18	16	18812


Accesorii pentru toate modelele

Roti cu plinta (H = 30 mm)	Tabla din otel laminata cu plastic RAL 7035		30362
Suplimentra – pentru protectie la foc	Tabla din otel laminata cu plastic RAl 7035, pentru instalarea conductelor/ a cablurilor		30035
Suport sticla – pentru 32 de sticle (DN 40 mm)	Tabla din otel laminata cu plastic RAL 7035	210 x 440 x 30	7602
Suport pentru 15 sticle (DN 70 mm)	Tabla din otel laminata cu plastic	210 x 440 x 30	7603
Suport pentru 8 sticle (DN 90 mm)	Tabla din otel laminata cu plastic RAL 7035	210 x 440 x 30	7604


Ventilatie tehnica

Unitate de extractie cu monitorizarea aerului pentru montare pe perete	Tabla din otel laminta cu plastic	200 x 400 x 200	24315
Sistem de recirculare aer – cu filtru si carcasa	Tabla din otel laminata cu plastic	420 x 615 x 630	27318

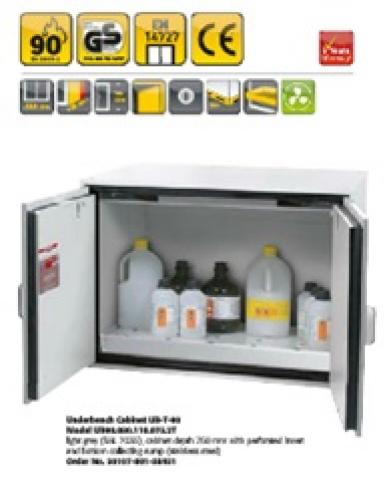

Model: UB-T-90 <110 cm>

Dulap compact cu adancimea de 750 mm
Caracteristici / constructie:
- utilizare cu usurinta – usile pot fi deschise cu efort minim
- un acces cu usurinta la containere – interiorul cabinetului este vizibil complet, 135⁰ deschidere pentru usile batante
- usile raman deschise in orice pozitie
- usile pot fi incuiate
- flexibil si mobil – modele prevazute cu roti cu plinta – disponibile optional
- punere rapida in functiune – conductele de aer integrate pentru conectarea l sistemul de exhaustare (NW 75)

Echipamentul interior disponibil:
* insertie perforat pentru primul nivel de stocare in baza suportului de colectare – o utilizare optima a capacitatii de stocare
- suportul de colectare la baza – o capacitate marita, potrivit de asemenea pentru stocarea containerelor de capacitate marite
- sertare – o capacitate mare de stocare, o utilizare optima a capacitatilor de stocare, capacitatea de incarcare 60 kg (distribuita uniform)



Date tehnice pentru modelulo UB90.080.110.075.2T

Dimensiuni	L x d x H (mm)	Exterior: 1100 x 750 x 800; Interior: 980 x 625 x 690
Greutate	kg	200
Extractie aer	NW	75
Schimb de aer de 10 ori	M3/h	4.3
Scaderea presiunii in interiorul dulapului	Pa	<1
∆ρtotal (EK5/AK4 09-10	Pa	<5
Incarcare maxima	kg	300
Distributie incarcatura	Kg/mm2	0.068


Model UB90.080.110.075.2T – inaltimi standard pentru sertar

Sertar/numar	2	1
Distanta 2 (mm)	280
Distanta 1 (mm)	280	580


Model UB90.080.110.075.2T – capacitatea de stocare pentru fiecare sertar / container

Cantitate	Tip container	Volum
99	Suport aerosol	400 ml
42	Recipient	1 litru
42	Sticla de laborator (sticla)	1 litru
42	Sticla de laborator (PE)	1 litru
18	Sticla de laborator (stical)	2.5 Litri




Model	Material/culoare/Informatie	L x D x H (mm)	Capacitate de incarcare (kg)	Capacitate (litri)	Volum max container In interiorul dulapului (litri)	Cod catalog
UB90.080.110.075.2T/ Corpul fara echipamentul interior	2 usi batante, va rugam sa specificati culoarea corpului si a usilor	1100 x 750 x 800	-	--	-	30107
Culoare – corpul si usile dulapului
Corpul – gri deschis/ usile gri deschis	RAL 7035
Pachete echipamentul interior
1 raft	Tabla din otel laminata cu plastic RAL 7035	-	-	-		30711
2 rafturi	Tabla din otel laminata cu plastic RAL 7035					30712
Insertie perforate, suport de colectare la baza	Otel inox 1.4301					30451


Accesorii

Roti cu plinta (H = 30 mm)	Tabla din otel laminata cu plastic		30362
Materiale – protectie la foc	Tabla din otel laminata cu plastic RAL 7035, pentru instalarea conductelor/ cablurilor		30035
Suport sticle – pentru 32 de sticle (DN 40 mm)	Tabla din otel laminate cu plastic RAL 7035	210 x 440 x 30	7602
Suport pentru 15 sticle (DN 70mm)	tabla din otel laminate cu plastic RAL 7035	210 x 440 x 30	7603
Suport pentru 8 sticle (DN 90 mm)	Tabla din otel laminate cu plastic RAL 7035	210 x 440 x 30	7604
Ventilatie tehnica
Unitate de extractie cu monitorizarea aerului pentru instalare pe perete	Tabla din otel laminate cu plastic	200 x 400 x 200	24315


Modele: UB-S-90/UB-T-90 <89 cm>

Caracteristici / constructie:
- utilizare cu usurinta: usile si sertarele pot fi deschise cu un eform minim
- un acces sigur la toate containerele – interiorul sertarului este complet vizibil, 135⁰ deschidere pentru usile batante
- usile si sertarele raman deschise in orice pozitie
- sigur – sertarul potrivit standard cu fire cu impamantare include clema si cu suport incorporate, usile si seratrele se inched automat in cazul unui incendiu
- nu permite utilizarea de catre personae naeutorizate – usile sunt prevazute cu incuietori
- flexibil si mobil – roti cu plinta disponibile optional
- punere in functiune rapid – conducte de aer integrate gat pentru conectae (NW 75) la un sistem de exhaustare tehnic

Echipamentul interior disponibil:
* insertie perforata pentru primul nivel de stocare in suportul de la baza de colectare – o utilizare optima pentru capacitatea existenta de stocare
* suportul de la baza de colectare – capacitate marita, potrivita de semenea pentru stocarea containerelor mari
* suportul – integrat in dulap (standard), capacitatea de incarcare 50 kg
* destul spatiu pentru containere mici – un seratr pentru nivelul inferior pentru o utilizare perfecta a spatiului interior atunci cand stocati containere de dimensiuni mici

Date tehnice pentru modelul UB90.060.089.(050).S(2T)

Dimensiuni	L x D x H (mm)	Exterior: 890 x 570 (500) x 600; interior: 770 x 450 (380) x 500
Greutate	kg	145 (135)
Extractie aer	NW	75
Schimb de aer de 10 ori	M3/h	1.7 (1.5)
Scadere de presiune in interiorul cabinetului	Pa	<1
∆ρtotal (EK5/AK4 09-10)	Pa	<1
Incarcare maxima	kg	300
Distributie incarcatura	Kg/mm2	0.085


Inaltimea de stocare utila Model UB90.060.089.(050).S(2T)

Usi batante	mmj	400 (suport de colectare la baza cu insertie perforate)
Sertar	mm	460 (suport fara insertie perforate)
Sertar	mm	230 / 225 (un seratr la nivelul inferior pentru modelul UB90.060.089.S)



Model	Material/culoare/Informatie	L x D x H (mm)	Capacitate de incarcare (kg)	Capacitate (litri)	Volum max container In interiorul dulapului (litri)	Cod catalog
UB90.060.089S/ corpul fara echipamentul interiuor	1 sertar ce include suport (otel inox) Va rugam sa specificati culoarea corpului si a usilor	890 x 570 x 600	-	13.5	12	30457
UB90.060.089.050.S/ corpul fara echipamentul interior	1 seratr include suport (otel inox) Va rugam sa specificati culoarea corpului si a sertarului	890 x 500 x 600	-	11	10	30458
UB90.060.089.2T/ corpul fara echipamentul interior	2 usi batante, va rugam sa specificati culoarea usilor si a corpului	890 x 570 x 600	-	-	-	30464
UB90.060.089.050.2T/ corpul fara echipamentul interior	2 usi batante, va rugam sa specificati culoarea corpului si a usilor	890 x 500 x 600	-	-	-	30465


Culoare corp si sertare
Corpul – gri deschis / usa si sertarele gri deschis – RAL 7035

Pachete echipamentul interior pentru modelul cu 1 sertar / adancime dulap 570 mm

Insertie perforate pentru suport	Otel inox 1.4301	30459
Insertie perforate pentru suport, seratr nivelul secundar	Otel inox 1.4301 / tabla din otel laminta cu plastic RAL 7035	30460

Echipamentul interior pentru modelul cu un seratr / adancime dulap 570 mm

Insertie perforata	Otel inox 1.4301	715 x 439 x 10	-	-	-	9974
Incarcare suplimentar pentru suportul confectionat din otel inox	Otel inox 1.4301	725 x 445 x 80	50	26	23	30734
Sertar nivel secundar	Tabla din otel laminta cu plastic RAL 7035	740 x 415 x 20	25	-	-	30406
Sertar nivel secundar	Otel inox 1.4301	740 x 415 x 20	25	-	-	30408
suport cu striatii	PP gri, nu este potrivit la insertia perforata	690 x 405 x 80	-	-	-	9707
Baza din cauciuc mata	neagra	720 x 438 x 1.3	-	-	-	8700
suport cu striatii pentru sertarul de la nivelul secundar	PE alb (2 bucati)	735 x 200 x 20	-	-	-	10907


Echipamentul interior pentru modelul cu 1 sertar/ adancime dulap 500 mm

Insertie perforata

Otel inox 1.4301

715 x 365 x 10

-

-

-

19619


Pachete echipament interior pentru modelul cu usi batante / adancime dulap 570 mm

Insertie perforate, suport pentru colectare la baza	Tabal din otel laminta cu plastic RAL 7035	30466
Raft, insertie perforate, suport pentreu colectare la baza	Tabla din otel laminta cu plastic RAL 7035	30467
Insertie perforate, suport pentru colectare la baza	Otel inox 1.4301	30468
Raft, insertie perforate, suport pentru colectare la baza	Otel inox 1.4301	30469


Echipamentul interior pentru modelul cu usi batante/ adancime dulap 570 mm

Raft	Tabla din otel inox laminta cu plastic RAL 7035	765 x 415 x 20	75	-	-	30418
	Otel inox 1.4301	765 x 415 x 20	75	-	-	30419
Insertie perforata	Tabla din otel inox laminata cu plastic RAL 7035	725 x 415 x 60	75	-	-	11165
	Otel inox 1.4301	725 x 415 x 60	75	-	-	11168
Suport de colectare la baza	Tabla din otel laminata cu plastic RAL 7035	765 x 440 x 70	-	20	18	12681
	Otel inox 1.4301	765 x 440 x 70	-	20	18	12808


Pachete echipamentul interior pentru modelul cu usi batante/ adancime dulap 500 mm

Insertie perforate, suport pentru colectare la baza	Tabla din otel laminata cu plastic RAL 7035	30470
Raft, insertie perforate, suport pentru colectare la baza	Tabal din otel laminata cu plastic RAL 7035	30471


Echipamentul interior pentru modelul cu usi batante / adancime dulap 500 mm

Raft	Tabla din otel laminta cu plastic RAL 7035	765 x 350 x 20	30	-	-	30380
Insertie perforata	Tabla din otel laminata cu plastic RAL 7035	725 x 350 x 60	75	-	-	18811
Suport de colectare la baza	Tabla din otel laminate cu plastic RAL 7035	765 x 370 x 70	-	20	18	18810

Accesorii pentru toate modelele

Roti cu plinta (H =30 mm)	Tabla din otel laminta cu plastic TAL 7035		30461
Protectie la foc - suplimentar	Tabla din otel laminta cu plastic RAL 7035, pentru instalarea conductelor / cablurilor		30035
Suport pentru 32 de sticle (DN 40 mm)	Tabla din otel laminta cu plastic RAL 7035	210 x 440 x 30	7602
Suport pentru 15 sticle (DN 70 mm)	Tabla din otel laminta cu plastic RAL 7035	210 x 440 x 30	7603
Suport pentru 8 sticle (DN 90 mm)	Tabla din otel laminta cu plastic RAL 7035	210 x 440 x 30	7604


Ventilatie tehnica

Unitate de extractie cu monitorizarea aerului pentru instalarea pe perete	Tabla din otel laminata cu plastic	200 x 400 x 200	24315
Sistem cu filtru pentru recircularea aerului cu unitate in carcasa	Tabla din otel laminata cu plastic	420 x 615 x 630	27318

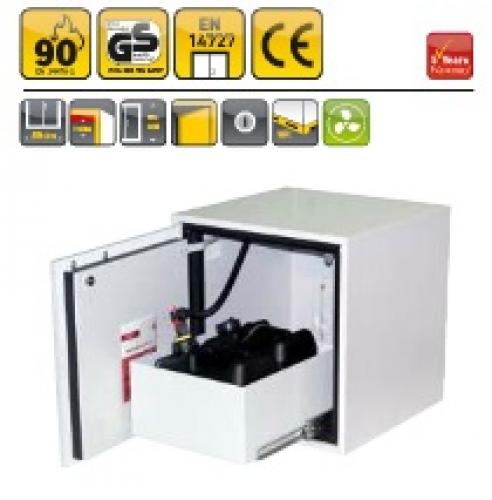

Modele: UB-S-90/UB-T-90 <59 cm>

Dulapuri compacte cu adancimea de 570 si 500 mm


Caracteristici / constructie:
* utilizare cu usurinta – usile si sertarele pot fi deschise cu usurinta
* accesul cu usurinta la toate containerele – interiorul sertarului este complet vizibil, 135⁰ deschidere pentru usile batante
* usile si sertarele raman deschise in orice pozitie
* siguranta: seratrul drept prevazut standard cu fir cu impamantare include clema si suport incorporate, usile si sertarele se inched automat in caz de foc
* nu permice accesul neautorizat la containere: usile sunt prevazute cu incuietori
* flexibil si mobil: roti cu plinta disponibile optional
* punere in functiune rapid – conducte de aer integrate gata pentru conectare (NW 75) la un sistem de exhaustare tehnic

Echipamentul interior disponibil
* insertie perforate pentru primul nivel de stocare in suportul de colectare de la baza – o utilizare optima pentru capacitatea de stocare existenta
* suport de colectare la baza – o capacitate marita, potrivit de asemenea pentru stocarea containerelor mari
* suportul – integrat in dulap (standard), capacitatea de incarcare 50 kg
* inaltime interioara maximizata – idela pentru stocarea containerelor de 30 de litri, indepartare si stocare cu usurinta a containerelor

Date tehnice pentru modelul UB90.060.059.(050)S(T)

Dimensiuni	L x D x H (mm)	Exterior: 590 x 570 (500) x 600; interior: 470 x 450 (380) x 500
Greutate	kg	125 (115)
Extractie aer	NW	75
Schimb de aer de 10 ori	M3/h	1.0 (0.9)
Scadere de presiune in interiorul dulapului	Pa	<1
∆ρtotal (EK5/AK4 09-10)	Pa	<1
Incarcare maxima	kg	300
Distributie incarcatura	Kg/mm2	0.112


Inaltimea de stocare utila UN90.060.0859.(050).S(T)

Usi batante	mm	400 (tava pentru colectare la baza cu insertie perforate)
Sertar	mm	460 (suport fara insertie perforate)
Sertar	mm	225 / 230 (sertar cu 2 nivele secundare pentru modelul UB90.060.089.S)



Model	Material/culoare/Informatie	L x D x H (mm)	Capacitate de incarcare (kg)	Capacitate (litri)	Volum max container In interiorul dulapului (litri)	Cod catalog
UB90.060.059S/ corpul fara echipamentul interior	1 sertar include suport (tabla din otel) Va rugam sa specificati culoarea corpului si a usilor	590 x 570 x 600	-	14	13	30472
UB90.060.059.050.S/ corpul fara echipamentul interior	1 sertar include suporturi (tabla din otel) Va rugam sa specificati culoare corpului si a usilor	590 x 500 x 600	-	12	10	30473
UB90.060.059.T/ corpul fara echipamentul interior	1 usa batanta, maner in partea stanga a usii, va rugam sa specificati culoarea corpului si a usii	590 x 570 x 600	-	-	-	30481
UB90.060.059.050.T/ corpul fara echipamentul interior	1 usa batanta, maner in partea dreapta a usii, va rugam sa specificati culoarea corpului si a usii	590 x 570 x 600	-	-	-	30482
UB90.060.059.050.T / corpul fara echipamentul interior	1 usa batanta, maner in partea dreapta, va rugam sa specificati culoarea usii si a corpului	590 x 500 x 600	-	-	-	30484


Culoarea corpului si a seratrului
Corpul – gri deschis / seratrul – gri deschis – RAL 7035

Pachete pentru echipamentul interior model setar/ adancime dulap 570 mm

Insertie perforat, suporet pentru colectare la baza	Tabla de otel laminta cu plastic RAL 7035	30474
Incarcare suplimentar pentru suportul confectionat din otel inox	Otel inox 1.4301 / tabla din otel lamint cu plastic RAL 7035	30475



Model	Material/culoare/Informatie	L x D x H (mm)	Capacitate de incarcare (kg)	Capacitate (litri)	Volum max container In interiorul dulapului (litri)	Cod catalog
Insertie perforat	Otel inox 1.4301	420 x 439 x 10	-	-	-	9975
Incarcare suplimentar pentru suportul din otel inox	Otel inox 1.4301	425 x 445 x 80	50	14	13	30733
Sertar nivelul inferior	Tabla din otel laminta cu plastic RAL 7035	440 x 415 x 20	25	-	-	30477
Sump inliner	PP gri, nu este potrivit pentru insertia perforata	405 x 395 x 80	-	-	-	9706
Baza mata din cauciuc	neagra	400 x 438 x 1.3	-	-	-	8698
Sump inliner pentru seratr nivel secundar	PE alb (2 bucati)	375 x 200 x 20	-	-	-	10905


Pachete echipamentul interior pentru modelul cu usi batante / adancime dulap 570 mm

Insertie perforate, suport pentru colectare la baza	Tabla din otel laminta cu plastic RAL 7035	30485
Raft, insertie perforat, suport pentru colectare la baza	Tabla din otel laminta cu plastic RAL 7035	30486
Inaltime interioara maximizata cu 2 suporturi si protectie la foc ideala pentru containere de 30 de litri		30487
Insertie perforat, suport pentru colectare baza	Otel inox 1.4301	30488
Raft, insertie perforat, suport pentru colectare la baza	Otel inox 1.4301	30489


Echipamentul interior pentru modelul cu usi batante / adancime dulap 570 mm

Raft	Tabla din otel laminta cu plastic RAL 7035	465 x 420 x 20	30	-	-	30441
	Otel inox 1.4301	465 x 420 x 20	30			30442
Insertie perforata	Tabla din otel laminata cu plastic RAL 7035	440 x 420 x 60	75	-	-	5555
	Otel inox 1.4301	440 x 420 x 60	75			5776
Suport de colectare la baza	Tabla din otel laminata cu plastic RAL 7035	465 x 440 x 70	-	12	11	7270
	Otel inox 1.4301	465 x 440 x 70	-	12	11	7381


Pachete echipamentul interior pentru modelul cu usi batnate / adancime dulap 500 mm

Raft	Tabla din otel laminata cu plastic	465 x 350 x 20	30	-	-	30368
	Otel inox 1.4301	465 x 420 x 20	30	-	-	30442
Insertie perforata	Tabla din otel laminata cu plastic RAL 7035	440 x 420 x 60	75	-	-	5555
	Otel inox 1.4301	440 x 420 x 60	75			5776
Suport de colectare la baza	Tabla din otel laminata cu plastic RAL 7035	465 x 440 x 70	-	12	11	7270
	Otel inox 1.4301	465 x 440 x 70	-	12	11	7381


Pachete echipamentul interior pentru modelul cu usi batante/ adancime dulap 500 mm

Insertie perforate, suport de colectare la baza	Tabla din otel laminta cu plastic RAL 7035	30490
Raft, insertie perforate, suport de colectare la baza	Tabla din otel laminta cu plastic RAL 7035	30491


Echipamentul interior pentru modelul cu usi batante/ adancime dulap 500 mm

Raft	Tabla de otel laminata cu plastic RAL 7035	465 x 350 x 20	30	-	-	30368
Insertie perforata	Tabla de otel laminta cu plastic RAL 7035	450 x 350 x 60	75	-		18814
Suport pentru colectare la baza	Tabla din otel laminate cu plastic RAL 7035	465 x 370 x 70	-	11	10	17671


Accesorii pentru toate modelele

Roti cu plinta (H = 30 mm)	Tabla din otel laminata cu plastic RAL 7035		30478
Materiale pentru protectie la foc	Tabla din otel laminata cu plastic RAL 7035, pentru instalarea conductelor/cablurilor		30035
Suport pentru 32 de sticle (DN 40 mm)	Tabla din otel laminata cu plastic RAL 7035	210 x 440 x 30	7602
Suport pentru 15 sticle (DN 70 mm)	Tabla din otel laminata cu plastic	210 x 440 x 30	7603
Suport pentru 8 sticle (DN 90 mm)	Tabla din otel laminata cu plastic RAL 7035	210 x 440 x 30	7604

Ventilatie tehnica

Unitate de extractie cu monitorizarea aerului pentru instalarea pe perete	Tabla din otel laminata cu plastic	200 x 400 x 200	24315
Sistem cu filtru pentru recircularea aerului cu carcasa	Tabal din otel acoperita cu plastic	420 x 615 x 630	27318

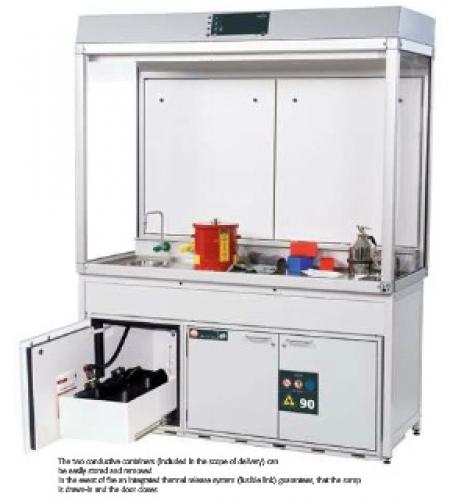

Model UB-T-90 <59 cm>
Evacuare active a fluidelor inflamabile in sistem

Caracteristici / constructie:


* suportul se deschide automat atunci cand usa este deschisa
* model compact “underbench” (montare sub masa de laborator) tip 90 conform cu  EN 14470-1, certificate si aprobat GS
* pentru containere de 2 x 10 litri confectionate din PE
* suport detasabil pentru stocarea recipientelor
* spatiu intern pentru conectarea la o palnie sau la o priza
* pregatit pentru conectarea la un controler electronic pentru nivel
* control optic integrat
* rezistent la explozie (II 2 Ex ia IIB T6)
* diferite accesorii
* conexiune cu impamantare la dulap

Accesorii disponibile:
* palnie pentru montarea mesei
* sistem filtru cu carbune activ
* tub prelungitor
* cutie semnal electronic pentru controlul nivelului


Date tehnice pentru modelul UB90.060.059.T

Dimensiuni	L x D x H (mm)	Exterior: 590 x 570 x 600; interior: 470 x 450 x 500
Greutate	kg	125
Extractie aer	NW	75
Schimb de aer de 10 ori	M3/h	1.0 (0.9)
Scadere de presiune in interiorul dulapului	Pa	<1
∆ρtotal (EK5/AK4 09-10)	Pa	<1
Incarcare maxima	kg	300
Distributie incarcatura	Kg/mm2	0.112


Inaltimi de stocare utile Model UB90.060.0859.(050).S(T)

Usa batanta

mm

473



Model	Material/culoare/Informatii	L x D x H (mm)	Capacitatea de incarcare (kg)	Capacitate (litri)	Volum max container in interiorul cabinetul (litri)	Cod catalog
UB90.060.059.T/ corpul fara echipamentul din interior, va rugam sa specificati culoarea corpului si a usii		590 x 570 x 600				30481
Culoarea corpului si a usii	Gri deschis RAL 7035


Accesorii

Inaltime interioara maximizata cu suport (V = 33 litri) si protectie la foc – acesta ar trebui comandata pentru sistemul de evacuare		30487
Setare de baza pentru sistemul de cevacuare (container si conducte)		30475
Palnie suport special	Pentru umplere cu solventi (utilizare fara baza)	28391
Filtru de carbune active si adaptor unghiular	Pentru absorbtia valorilor de solventi	28932
Cutie pentru semnal – pentru controlul nivelului	Pentru prelungirea conductei de evacuare	28934
Roti cu plinta (H = 30 mm)	Tabla din otel cu plastic laminat RAL 7035	30478

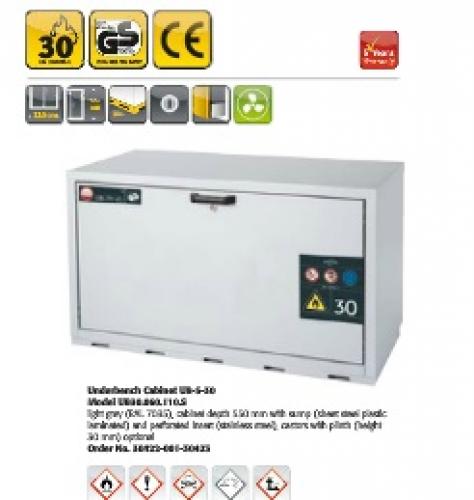

Model: UB-S-30/UB-T-30 <140 cm> <110cm>

Dulap compact cu adancimea de 550 mm


Caracteristici/ constructie:
* utilizare cu usurinta: usile si sertarele pot fi deschise cu un efort minim
* accesul cu siguranta la toate containerele – interiorul seratrelor este vizibil complet, 135⁰ deschidere a usilor batante
* acces cu usurinta la toate containerele – interiorul seratrului este vizibil complet, 135⁰ deschidere pentru usile batante
* usile si sertarele raman deschise in orice pozitie
* sigur – seratrul din dreapta este prevazut cu fir cu impamantare incl. clema, ambele setare cu suporturi incorporate, usile si setarele se inchis automat in caz de foc
* nu permite accesul naeutorizat: usile si sertarele sunt prevazute cu incuietori
* flexibile si mobile – roti cu plinta disponibile optional
* punere rapida in functine – conducte de aer integrate gata de conectare (NW 75) la un sistem de exhaustare tehnic


Echipamentul interior disponibil:
* insertie perforate drept prim nivel de stocare in suportul de la baza de colectare – o utilizare optima pentru capacitatea de stocare existenta
* suport de colectare la baza – o capacitate marita, potrivit de asemenea pentru stocarea containerelor mari
* suportul – integrat in dulap (standard), capacitatea de incarcare 50 kg
* destul spatiu pentru toate containerele – setarul de la nivelul secundar pentru o utilizare perfecta a spatiului interior atunci cand stocati containere mici


Date tehnice pentru modelul UN30.060.140.25 (UB30.060.110.ST(AS))

Dimensiuni	L x D x H (mm)	Exterior: 1400 (1100) x 550 x 600; interior: 1280 (980) x 455 x 510
Greutate	kg	145 (120)
Extractie aer	NW	75
Schimb de aer 10 ori	M3/h	2.8 (2.2)
Scadere de presiune in interiorul cabinetului	Pa	<1
∆ρtotal (EK5/AK4 09-10)	Pa	<1
Incarcare maxima	kg	300
Distributie incarcatura	Kg/mm2	0.051 (0.068)


Inaltimi de stocare utile Model UB30.060.140.2S (UB30.060.110.2T (AS))

Usi batante	mm	400 (suport de colectare la baza cu insertie perforate)
Sertar	mm	460 (suport cu insertie perforata)
Sertar	mm	225 / 230 (sertarul cu seratr nivel secundar 2 pentru modelul UB30.060.140.2S)




Model	Material/culoare/Informatie	L x d x H (mm)	Capacitatea de incarcare (kg)	Capacitate (litri)	Volum maxim container In interiorul cabinetului (litri)	Cod catalog
UB30.060.140.2S/ corpul fara echipamentul interior	2 seratre incl. suporturi (table din otel) Va rugam sa specificati culoare corpului si a seratrului	1400 x 550 x 600	-	13.5 / 8	12 / 7	30403
UB30.060.110.2T / corpul fara echipamentul interior	2 usi batante, va rugam sa specificati culoare corpului si ausilor	1100 x 550 x 600	-	-	-	30445
UB30.060.110.2T (AS) / corpul fara echipamentul interior	2 usi batante, va rugam sa specificati culoare corpului si a usilor	1100 x 550 x 600	-	-	-	30446

Culoarea corpului si setarului
Culoare corpului/ seratrului – RAL 7035

Pachete echipamentul interior pentru modelul cu sertare

2 insertii perforate pentru suport	Otel inox 1.4301	30404
2 insertii perforate pentru suport si	Otel inox 1.4301	30405
Seratr nivelul secundar pentru compartimentul din dreapta	Tabla din otel laminata cu plastic RAL 7035


Echipamentul interior pentru modelul cu sertare

Insertie pereforata pentru compartimentul din stanga	Otel inox 1.4301	715 x 439 x 10	-	-	-	9974
Insertie perforate pentru compartimentul din stanga	Otel inox 1.4301	420 x 439 x 10	-	-	-	9975
Incarcare suplimentar pentru suportul din stang confectionat din otyel inox	Otel inox 1.4301	725 x 445 x 80	50	13.5	12	30729
Incarcare suplimentara pentru suportul din dreapta confectionat din otel inox	Otel inox 1.4301	725 x 445 x 80	50	13.5	12	30729
Incarcare suplimentara pentru suportul din dreapta confectionat din otel inox	Otel inox 1.43012	425 x 445 x 80	50	12	7	30730
Sertar nivel secundar pentru compartimentul din partea stanga	Tabla din otel laminate cu plastic	740 x 425 x 20	25	-	-	30406
Sertar nivel secundar pentru compartimentul din dreapta	Tabla din otel laminate cu plastic	440 x 415 x 20	25	-	-	30407
Sertar nivel secundar pentru compartimentul din stanga	Otel inox 1.4301	740 x 415 x 20	25	-	-	30408
Sertar nivelul secundar pentru compartimentul din dreapta	Otel inox 1.4301	440 x 415 x 20	25	-	-	30409
Suport cu striatii pentru compartimentul din stanga	PP gri, nu este potrivit pentru insertii perforate	690 x 405 x 80	-	-	-	9707
Suport cu striatii pentru compartimentul din dreapta	PP gri, nu este potrivit cu insertia perforata	405 x 395 x 80	-	-	-	9706
Baza din cauciuc mata pentru compartimentul din stanga	neagra	720 x 438 x 1.3	-	-	-	8700
Baza mata din cauciuc pentru compartimentul din dreapta	neagra	400 x 428 x 1.3	-	-	-	8698
“sump minliner” pentru sertarul de la nivelul secundar pentru compartimentul din stanga	PE alb (PU = 2 bucati)	735 x 200 x 20	-	-	-	10907
“sump inliner” pentru nivelul secundar pentru compartimentul din dreapta	PE alb (PU = 2 bucati)	435 x 200 x 20	-	-	-	10904


Pachete echipamentul interior pentru modelul cu usi batante

Insertie perforate, suport de colectare la baza	Tabla din otel laminta cu plastic RAL 7035	30447
Raft, insertie perforate, suport de colectare la baza	Tabla din otel laminate cu plastic Ral 7035	30448
Inaltime interioara maximizata cu 2 suporturi si protectie la foc – suplimentara, ideala pentru containere de 30 de litri		30449
Insertie perforate, suport de colecatre la baza	Otel inox 1.4301	30450
Raft, insertie perforate, suport de colectare la baza	Otel inox 1.4301	30451


Echipamentul interior pentru modelul cu usi batante

Insertie perforate, suport de colectare la baza	Tabla din otel laminta cu plastic					30447
Raft, insertie perforate, suport de colectare la baza	Tabla din otel laminta cu plastic RAL 7035					30448
Inaltime interioara maximizata cu 2 suporturi si suplimentar protectie la foc, ideal pentru containere de 30 de litri						30449
Insertie perforata, suport de colectare la baza	Otel inox 1.4301					30450
Raft, insertie perforate, suport de colectare la baza	Otel inox 1.4301					30451


Echipamentul interior pentru modelul cu usi batante

Raft	Tabla din otel laminta cu plastic RAL 7035	975 x 425 x 20	75	-	-	30454
	Otel inox 1.4301	975 x 425 x 20	75			30455
Insertie perforata	Tabla din otel laminta cu plastic RAL 7035	T955 x 425 x 60	75			8374
	Otel inox 1.4301	955 x 425 x 60	75			8375
Suport de colectare la baza	Tabla de otel laminta cu plastic RAL 7035	975 x 440 x 70		20	18	8372
	Otel inox 1.4301	975 x 440 x 709		20	18	8373


Accesorii pentru toate modelele

Roti cu plinta (H = 30 mm latime 1100 mm)	Tabla de otel laminta cu plastic RAl 7035		30362
Roti cu plinta (H = 30 mm latime 1400 mm)	Tabla de otel laminta cu plastic		30374
Suport pentru 32 de sticle (DN 40 mm)	Tabla de otel laminta cu plastic	210 x 440 x 30	7602
Suport pentru 15 sticle (DN 70 mm)	Tabla de otel laminta RAL 7035	210 x 440 x 30	7603
Suport pentru 8 sticle (DN 90 mm)	Tabla de otel laminta cu plastic RAL 7035	210 x 440 x 30	7604


Ventilatie tehnica

Unitate de extractie cu monitorizarea aerului pentru instalare pe perete	Tabla din otel laminta cu plastic	200 x 400 x 200	24315
Sistem cu filtru pentru recircularea aerului	Tabla de otel laminta cu plastic	420 x 615 x 630	27318


Model: UB-S-30 <110 cm>

Dulapuri compacte cu adancimea de 550 mm
* o utilizare cu usurinta – seratrele pot fi deschise cu un eform minim
* acces cu usurinta la toate containerele – interiorul seratrelor este complet vizibil
* sertarele raman deschise in orice pozitie
* sigur – sertarul din dreapta este prevazut cu fire cu impamantare incl. clema, ambele sertare cu suporturi etanseizate si sistem de inchidere in caz de incendiu
* nu permite utilizarea neautorizata: sertarele sunt blocate
* flexibile si mobile: roti cu plinta – disponibile optional
* punere in functiune rapid: conducte de aer integrate gata pentru conectare (NW 75) pentru sistemul tehnic de exhaustare

Echipamentul din interior disponibil:
* suportul – integrat in dulap (standard), capacitatea de incarcare 50 kg
* insertie perforate pentru zona de stocare in suport
* spatiu suficient pentru containerele mici – sertar nivel secundar pentru o utilizare perfecta in spatiul din interior atunci cand stocati containere mici

Date tehnice pentru modelul UB30.060.110.S(2S)

Dimensiuni	L x D x H (mm)	Exterior: 1100 x 550 x 600 mm, interior: 980 x 455 x 510
Greutate	kg	120
Extractie aer	NW	75
Schimb aer 10 ori	M3/h	2.2 (2.1)
Scadere de presiune in interiorul cabinetului	Pa	< 1
∆ρtotal (EK5/AK4 09-10)	Pa	<1
Incarcare maxima	kg	300
Distributie incarcatura	Kg/mm2	0.068


Inaltimi de stocare utile Model UB30.060.110.S(2S)

Sertar (compartimentul din stanga si dreapta)	mm	465 (suport cu insertia perforata)
Sertar (compartimentul din stang si compartimentul din dreapta)	mm	230/225 (seratr nivel secundar pentru modelul UB30.060.110.S(2S))



Model	Material/culoare/Informatii	L x d x H (mm)	Capacitate de incarcare (kg)	Capacitate (litri)	Volum max container in interiorul dulapului (litri)	Cod catalog
UB30.060.110S/ Corpul fara echipamentul interior	1 seratr incl. suport (tabla din otel) Va rugam sa specificati culoarea corpului si a seratrului	1100 x 550 x 600	-	17.5	16	30422
UB30.060.110.2S/ Corpul fara echipamentul interior	2 seratre incl. suport (tabla din otel) Va rugam sa specificati culoare corpului si a usii	1100 x 550 x 600	-	2x8	7	30429


Culoare corpul si sertarele dulapului – gri deschis RAL 7035

Pachete echipamentul interior pentru modelul cu 1 sertar

Insertie vperforat pentru suport	Otel inox 1.4301	30423
Insertie perforate pentru suport, seratr nivel secundar	Otel inoxidabil 1.4301 / tabla din otel laminta cu plastic RAL 7035	30424


Echipamentul interior pentru modelul cu 1 sertar

Insertie perforata	Otel inoxidabil 1.4301	925 bx 439 x 10				9973
Incarcare suplimentara pentru suportul confectionat din otel inox	Otel inox 1.4301	935 x 445 x 80	50	17.5	16	30748
Sertar nivel secundar	Tabla din otel laminate cu plastic RAL 7035	940 x 415 x 20	25			30425
Sertar nivel secundar	Otel inox 1.4301	940 x 415 x 20	25			30426
Suport cu striatii	PP gri, nu este potrivit pentru insertia perforata	880 x 385 x 80				8564
Banda mata din cauciuc	neagra	925 x 438 x 1.3				8697
“sump inliner” pentru sertarul secundar	PE alb (PU = 2 bucati)	930 x 200 x 20				10906


Pachete echipamentul interior pentru modelul cu 2 sertare

2 insertii perforate pentru suporturi	Otel inox 1.4301	30430
2 insertii perforate pentru suporturi, 2 x sertar nivel secundar	Otel inox 1.4301 / tabla de otel laminat cu plastic	30431


Echipamentul interior pentru modelul cu 2 sertare

Insertie perforate pentru compartimentul din stanga sau dreapta	Otel inox 1.4301	420 x 439 x 10				9975
Incarcare suplimentara pe suportul din stanga au dreapta – confectionat din otel inox	Otel inox 1.4301	425 x 445 x 80	50	8	7	30732
Seratr nivel secundar pentru compartimentul din dreapta sau compartimentul din stanga	Tabla din otel laminta cu plastic RAL 7035	440 x 415 x 20	25			30407
Sertar nivel secundar pentru compartimentul din stanga sau dreapta	Otel inox 1.4301	440 x 415 x 20	25			30409
Suport cu striatii pentru compartimentul din stanga sau dreapta	PP gri, nu este potrivit cu insertia perforata	405 x 395 x 80				9706
Baza din cauciuc mata pentru compartimentul din stanga si dreapta	neagra	400 x 428 x 1.3				8698
Suport cu striatii pentru seratrul secundar din stanga sau compartimentul din dreapta	PE alb (PU = 2 bucati)	435 x 200 x 20				10904


Accesorii pentru toate modelele

Roti cu plinta (H = 30 mm)	Tabla din otel laminta cu plastic RAL 7035		30362
Suport pentru 32 de sticle (DN 40 mm)	Tabla din otel laminate cu plastic RAL 7035	210 x 440 x 30	7602
Suport pentru 15 sticle (DN 70 mm)	Tabla din otel laminta cu plastic RAL 7035	210 x 440 x 30	7603
Suport pentru 8 sticle (DN 90 mm)	Tabla din otel laminta cu plastic RAL 7035	210 x 440 x 30	7604


Ventilatie tehnica

Unitate de extractie cu sistem de monitorizare a aerului pentru instalarea pe perete	Tabla din otel laminta cu plastic	200 x 400 x 200	24315
Sistem de recirculare a aerului – cu filtru	Tabla din otel laminta cu plastic	420 x 615 x 630	27318
