PRODUCATOR: BURKLE - GERMANIA

Conectori

Caracteristici geneale:

Bürkle oferă o gamă largă de conectori pentru furtunuri, utilizată pentru a extinde, conecta, ramifica, uni și repara furtunuri etc. Portofoliul extins de conectori este destinat să acopere o varietate de aplicații, iar cerințele pentru formă, dimensiune și proprietăți materiale sunt variate.
Conectorii sunt în mod standard din polipropilenă, dar sunt si  din PVDF (polivinilidenfluorură).

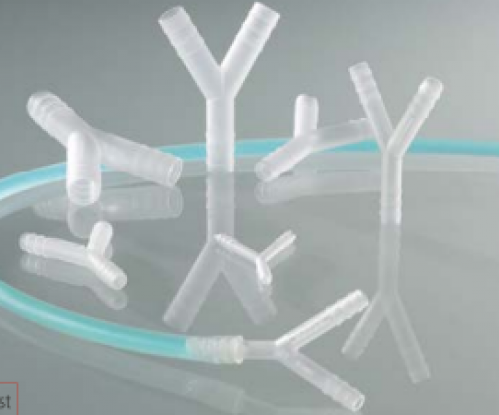

Conector cilindric in forma de Y:

• Material:PP, rezistent la temperaturi de până la +135 °C maxim.
• PVDF (polivinilidenfluorură): Rezistent la temperaturi de până la +160 °C maxim, foarte rezistent la substanțe chimice.
• Sterilizabil

Material	Diametru mm	Bucati/pachet	Cod catalog
PP	3-5	10	8706-0004
PP	5-7	10	8706-0006
PP	6-8	10	8706-0007
PP	7-9	10	8706-0008
PP	9-11	10	8706-0010
PP	11-13	10	8706-0012
PP	13-15	10	8706-0014
PVDF	3-5	10	8712-0004
PVDF	5-7	10	8712-0006
PVDF	7-9	10	8712-0008
PVDF	9-11	10	8712-0010
PVDF	11-13	10	8712-0012
PVDF	13-15	10	8712-0014

ConectorI cilindrici in forma de T:

Material	Diametru mm	Bucati/pachet	Cod catalog
PP	3-5	10	8705-0004
PP	5-7	10	8705-0006
PP	7-9	10	8705-0008
PP	9-11	10	8705-0010
PP	11-13	10	8705-0012
PP	13-15	10	8705-0014
PVDF	3-5	10	8711-0004
PVDF	5-7	10	8711-0006
PVDF	7-9	10	8711-0008
PVDF	9-11	10	8711-0010
PVDF	11-13	10	8711-0012
PVDF	13-15	10	8711-0014

Conectori cilindrici unghiulari

• Material : PP , rezistent la temperaturi de până la +135 °C maxim.
• Material: PVDF, rezistent la temperaturi de până la +160 °C maxim, foarte rezistent la substanțe chimice.
• Sterilizabil

Material	Diametru mm	Bucati/pachet	Cod catalog
PP	3-5	10	8707-0004
PP	5-7	10	8707-0006
PP	7-9	10	8707-0008
PP	9-11	10	8707-0010
PP	11-13	10	8707-0012
PP	13-15	10	8707-0014
PVDF	3-5	10	8713-0004
PVDF	5-7	10	8713-0006
PVDF	7-9	10	8713-0008
PVDF	9-11	10	8713-0010
PVDF	11-13	10	8713-0012
PVDF	13-15	10	8713-0014

Conectori cilindrici cu patru căi

• Material : PP , rezistent la temperaturi de până la +135 °C maxim.
• Material: PVDF, rezistent la temperaturi de până la +160 °C maxim, foarte rezistent la substanțe chimice.
• Sterilizabil

Material	Diametru mm	Bucati/pachet	Cod catalog
PP	3-5	10	8708-0004
PP	5-7	10	8708-0006
PP	7-9	10	8708-0008
PP	9-11	10	8708-0010
PP	11-13	10	8708-0012
PP	13-15	10	8708-0014
PVDF	3-5	10	8717-0004
PVDF	5-7	10	8717-0006
PVDF	7-9	10	8717-0008
PVDF	9-11	10	8717-0010
PVDF	11-13	10	8717-0012
PVDF	13-15	10	8717-0014

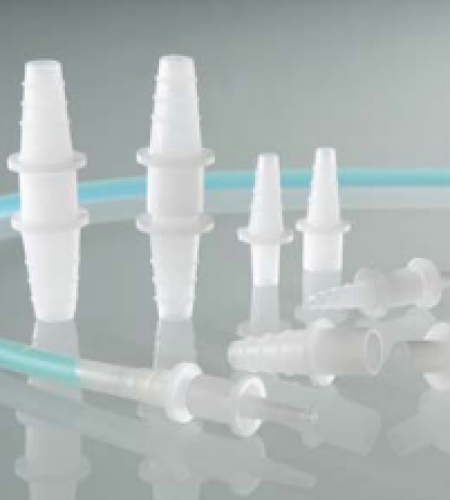

Conectorii cilindrici drepti

• Material : PP , rezistent la temperaturi de până la +135 °C maxim.
• Material: PVDF, rezistent la temperaturi de până la +160 °C maxim, foarte rezistent la substanțe chimice.
• Sterilizabil

Material	Diametru mm	Bucati/pachet	Cod catalog
PP	3-5	10	8701-0004
PP	5-7	10	8701-0006
PP	7-9	10	8701-0008
PP	9-11	10	8701-0010
PP	11-13	10	8701-0012
PP	13-15	10	8701-0014
PVDF	3-5	10	8710-0004
PVDF	5-7	10	8710-0006
PVDF	7-9	10	8710-0008
PVDF	9-11	10	8710-0010
PVDF	11-13	10	8710-0012
PVDF	13-15	10	8710-0014

Conectori cilindrici drepti, de forma conica

• Material : PP , rezistent la temperaturi de până la +135 °C maxim.
• Material: PVDF, rezistent la temperaturi de până la +160 °C maxim, foarte rezistent la substanțe chimice.
• Sterilizabil

Material	Diametru mm	Bucati/pachet	Cod catalog
PP	4-17	10	8700-0417
PVDF	4-17	10	8710-0417

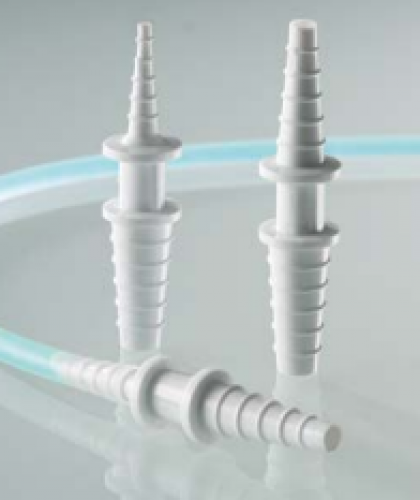

Conectorii universali cilindrici drepti, de forma conica

• Material :PP
• Sterilizabil

Diametru mm	Bucati/pachet	Cod catalog
3-5	10	8700-0406
5-7	10	8700-0608
7-10	10	8700-0810
9-12	10	8700-1012
11-14	10	8700-1214
13-15	10	8700-1416

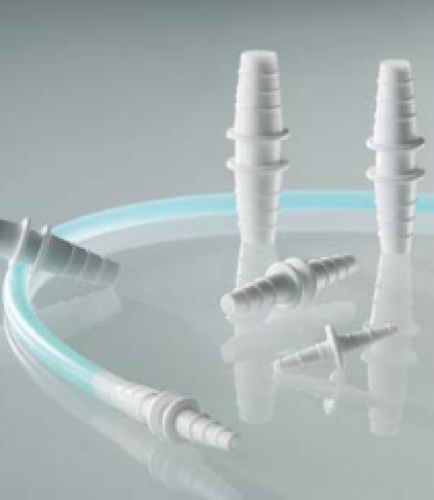

Conectori de reducere pentru furtun

• Material PP
• Sterilizabili

Diametru mm	Bucati/pachet	Cod catalog
4-8/8-12	10	8703-0408
4-8/12-16	10	8703-0412
8-12/12-16	10	8703-0812

Cuplaje de furtun conice atasabile

• Material: PE

Diametru mm	Bucati/pachet	Cod catalog
3-5	10	8704-0406
5-7	10	8704-0608
7-10	10	8704-0810
9-12	10	8704-1012
11-14	10	8704-1214
13-16	10	8704-1416

Supape pentru admisie/evacuare



Supapa pentru admisie de forma conică, cu săgeată direcțională în relief sau tipărită în negru.
-Temperatura de operare +0 până la +40 °C
-Rezistent la compresiune maxim 4 bari
-Cu bilă de supapă din PP, la cerere și cu bilă din oțel inoxidabil sau PTFE

Diametru mm	Sageata directionala	Cod catalog
6-8	reliefată	8714-0060
8-10	reliefată	8714-0080
10-14	reliefată	8714-0100
6-8	Tipărita în negru	8714-1006
8-10	Tipărita în negru	8714-1008
10-14	Tipărita în negru	8714-1010

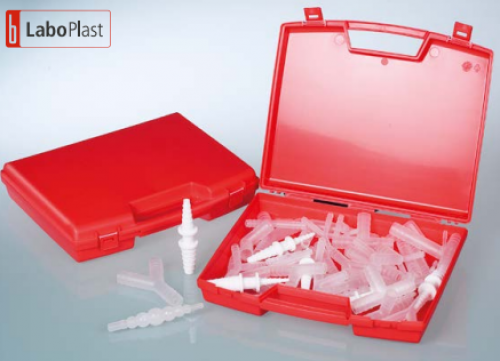

Cutie cu conectori -  diverse dimensiuni



Cutia include 68 de conectori: Câte doi în fiecare dintre dimensiunile 4, 6, 8, 10, 12 și 14 mm.

• Conector drept pentru furtun
• Conector tip T pentru furtun
• Conector tip Y pentru furtun
• Conector tip X pentru furtun
• Conector unghiular pentru furtun

Doi din fiecare pentru furtunuri de la 4 la 17 mm.

• Conector universal pentru furtun, Nr. articol 8700-0417

Doi din fiecare pentru dimensiunile 4-8, 4-12 și 8-12 mm.

• Conector de reducere pentru furtun
• Material: PP, rezistent la impact și transparent.

Model	Cod catalog
Cutie cu conectori	8715-1000

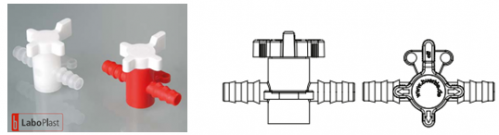

Supapa cu 2 cai



Sunt utilizate pentru transferul lichidelor sau gazelor în scopul eliberării fluxului, blocării acestuia sau schimbării direcției sale.

• Material : PVDF- Excelentă rezistență chimică, transparent
• Material: PP/PE - disponibil în roșu/alb
• Temperatura de operare: PVDF +0 până la +40 °C, PP/PE +5 până la +40 °C
• Rezistenta de comprimare: maxim 1 bar.
• Cu placă de montare pentru instalare ușoară

Material	Diametru mm	Lățime nominal mm	Cod catalog
PP/PE	5-7	4	8605-0060
PP/PE	7-9	6	8605-0080
PP/PE	9-11	8	8605-0100
PP/PE	11-13	8	8605-0120
PVDF	5-7	4	8607-0060
PVDF	7-9	6	8607-0080
PVDF	9-11	8	8607-0100
PVDF	11-13	8	8607-0120

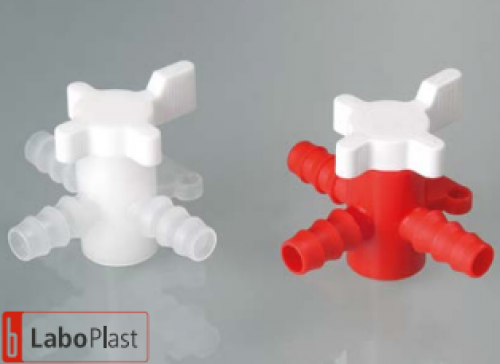

Supapa cu 3 cai

Material	Diametru mm	Lățime nominal mm	Cod catalog
PP/PE	5-7	4	8606-0060
PP/PE	7-9	6	8606-0080
PP/PE	9-11	8	8606-0100
PP/PE	11-13	8	8606-0120
PVDF	5-7	4	8608-0060
PVDF	7-9	6	8608-0080
PVDF	9-11	8	8608-0100
PVDF	11-13	8	8608-0120

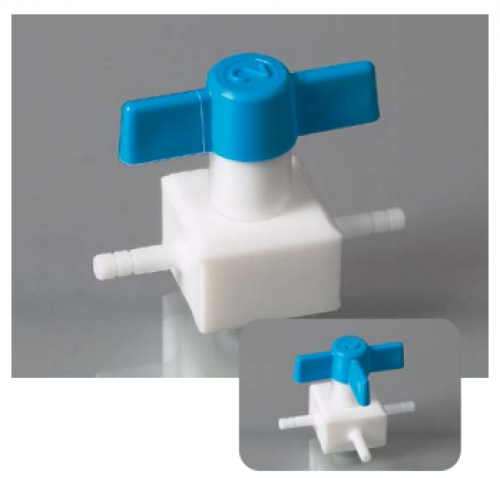

Supapa cu doua/tri cai, PTFE cu duze pentru furtun
Rezistente la substanțe chimice. Conexiune foarte ușoară datorită proprietăților excelente anti-alunecare. Manere albastre realizate din PP.

• Rezistent la compresiune maxim 1 bar
• Potrivit pentru vid până la 5 mmHg
• Autoclavabil

Model	Diametru mm	Lățime nominal mm	Cod catalog
Supapa cu 2 cai	4.5	2	8610-0010
Supapa cu 2 cai	6.8	3	8610-0012
Supapa cu 2 cai	10	4	8610-0015
Supapa cu 3 cai	4.5	2	8610-0001
Supapa cu 3 cai	6.8	3	8610-0003
Supapa cu 3 cai	10	4	8610-0006

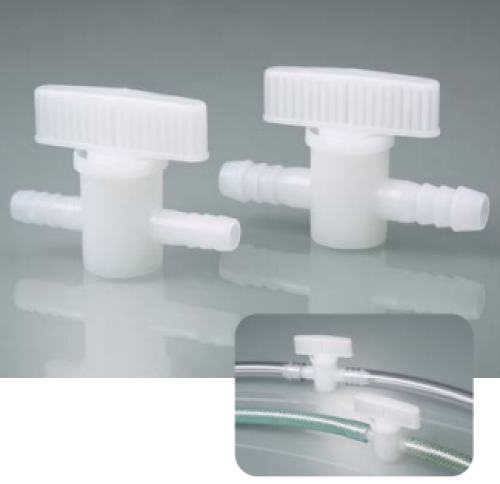

Robinet pentru furtun

• Material: HDPE natural
• Rezistent la acizi și substanțe chimice
• Rezistent la presiune până la 0,3 bari

Diametru mm	Lățime nominal mm	Lungime  mm	Cod catalog
9-11	7	85	8614-0007
12-15	9	97	8614-0009

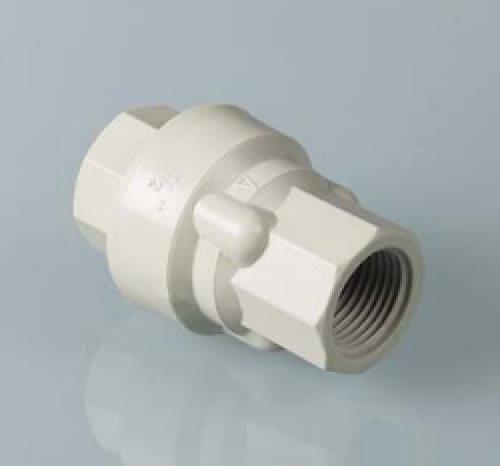

Supapa PP
Supapă din PP și POM, etanșare din EPDM, arcuri din otel inoxidabil 1.4401.

• Presiunea maximă de operare 6 bar (la +20 °C)
• Temperatura maximă de operare 80 °C
• Diferența de presiune 12 mbar

Filet	Cod catalog
1/2’’	8540-0012

Cuplaje rapid

Cuplajele rapide oferă o conexiune rapidă și sigură pentru lichide, gaze, aer comprimat și vid. Acestea sunt ideale pentru conectarea și deconectarea furtunurilor, mașinilor, aparatelor, recipientelor, etc. Cu calitate superioară, fiabilitate testată, cerințe minime de spațiu, flux maxim posibil, operare ușoară și design elegant, aceste cuplaje îndeplinesc cele mai riguroase cerințe. Pot fi fabricate din două materiale diferite: POM (polioximetilen) și PP (polipropilen). Cuplajele rapide sunt disponibile cu diferite tipuri de conexiuni, inclusiv adaptor pentru furtun, îmbinare cu șurub pentru furtun, conector cu filet sau ca parte integrantă pentru panouri de control, cu sau fără robinet de oprire. Un inel etanș asigură că aceste cuplaje sunt sigure împotriva scurgerilor. Toate cuplajele (conexiuni femeie) și mameloanele (conexiuni bărbat) din același interval de flux sunt compatibile între ele.

Caracteristici:

Din POM:

• Arc/blocare din oțel inoxidabil AISI 316L
• Garnitură (standard): Buna-N
• Presiune de operare la 20 °C: cu vid până la 10 bar
• Temperatura de operare: -40 °C până la +80 °C

Din PP:

• Arc/blocare din oțel inoxidabil AISI 316L
• Garnitură (standard): EPDM
• Presiune de operare la 20 °C: până la 8 bar
• Temperatura de operare: 0 °C până la +110 °C
• Cuplaje 100% din plastic (POM) dimensiune nominală 6,4 mm

	Model	Diametrul interior al furtunului mm	Tip conector	Dimensiune nominal mm	Lungime mm	Cod catalog
	Cuplaj, complet, fără supapă	6.4	Duza pentru furtun	6.4	54	8780-1040
	Cuplaj, complet, fără supapă	9.5	Duza pentru furtun	6.4	54	8780-1060
	Filet  exterior tata, fara supapa	6.4	Duza pentru furtun	6.4	36	8782-1040
	Filet  exterior tata, fara supapa	9.5	Duza pentru furtun	6.4	36	8782-1060
	Cupla furtun, filet exterior tata unghiular, fara supapa	9.5	Duza pentru furtun	6.4	23	8783-1060
	Cupla futun, filet exterior-mama, fara supapa	6.4	Duza pentru furtun	6.4	34	8781-1040
	Cupla futun, filet exterior-mama, fara supapa	9.5	Duza pentru furtun	6.4	34	8781-1060
	Model	Filet	Tip conector	Dimensiune nominal mm	Lungime mm	cod
	Cupla, conexiune mama, pentru furtunuri cu filet extern conic fara supapa	3/8’’ NPT(filet)	filet	6.4	35	8783-1062

Cuplaje rapide, dimensiune nominal 3.2 mm, conexiuni MAMA

	Filet	Material	Model	Lungime mm	Cod catalog

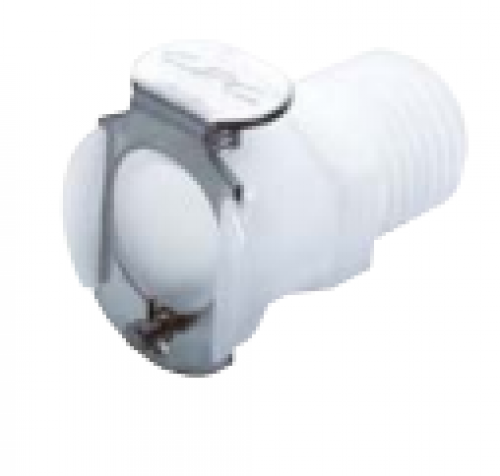

Cuplaj  pentru furtunuri cu filet extern conic,conexiune MAMA, dimensiune nominal 3.2mm	1/8’’ NPT	POM	Cu supapa	26	8740-1122
	1/4’’ NPT	POM	Cu supapa	28	8740-1142
	1/4’’ BSP	POM	Cu supapa	28	8740-1141
	1/8’’ NPT	PP	Cu supapa	26	8740-2022

	Diametrul interior al furtunului	Material	Model	Lungime mm	Cod catalog

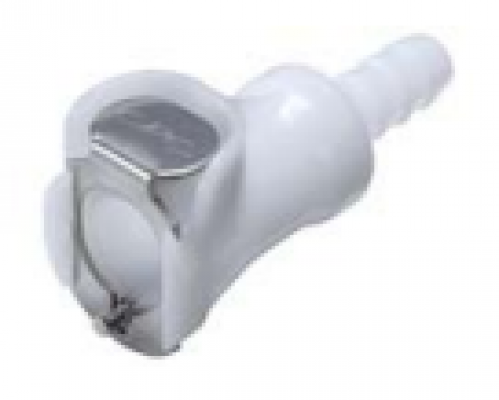

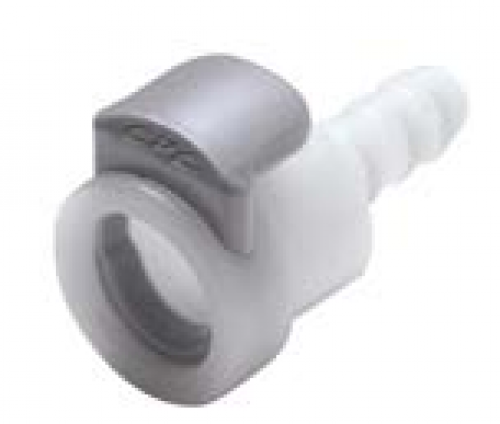

Cuplaj cu duza pentru furtun, conexiune MAMA	3.2	POM	Cu supapa	42	8741-1202
	4.8	POM	Cu supapa	47	8741-1203
	6.4	POM	Cu supapa	47	8741-1204
	3.2	POM	Fara supapa	42	8741-1002
	4.8	POM	Fara supapa	47	8741-1003
	6.4	POM	Fara supapa	47	8741-1004
	3.2	PP	Cu supapa	42	8741-2002

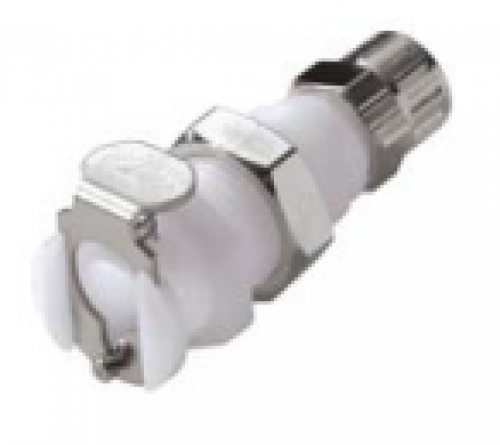

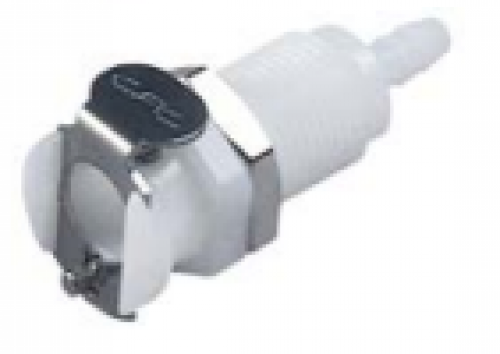

Cuplaj cu conexiuni MAMA, pentru montare pe placa cu duza pentru furtun	1.6	POM	Cu supapa	36	8743-1101
	3.2	POM	Cu supapa	42	8743-1102
	4.8	POM	Cu supapa	47	8743-1103
	6.4	POM	Cu supapa	47	8743-1104
	1.6	PP	Cu supapa	36	8743-2001
	6.4	PP	Cu supapa	47	8743-2004

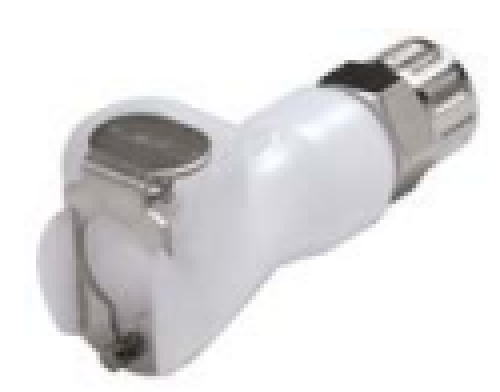

Cuplaj  pentru furtunuri cu îmbinare șurub, conexiune MAMA	4x6	POM	Cu supapa	44	8742-1104
	4x6	PP	Cu supapa	44	8742-2004
Cuplaj cu filet exterior mama placa montaj	4x6	POM	Cu supapa	44	8744-1104
	4x6	POM	Fara supapa	44	8744-1004
	4x6	PP	Cu supapa	44	8744-2004

Cuplaje rapide, dimensiune nominal 3.2 mm, conexiuni TATA

	Filet	Material	Model	Lungime mm	Cod catalog

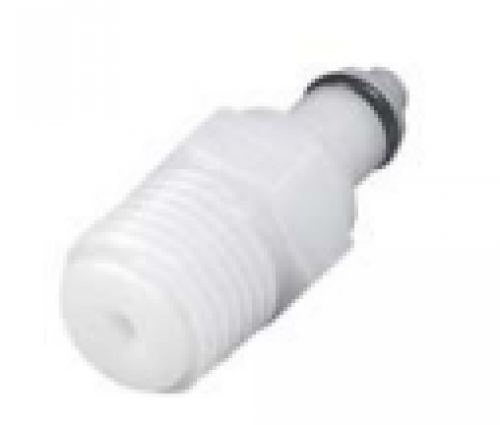

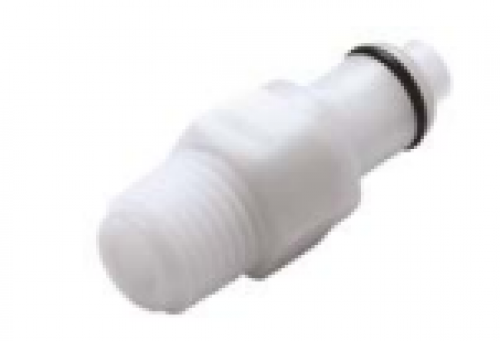

Cuplaj cu filet exterior- tata	1/8’’ NPT	POM	Fara supapa	15	8750-1022
	1/8’’ BSP	POM	Cu supapa	22	8750-1121

	Diametrul interior al furtunului	Material	Model	Lungime mm	Cod catalog

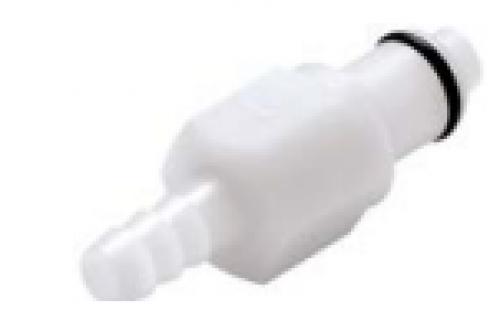

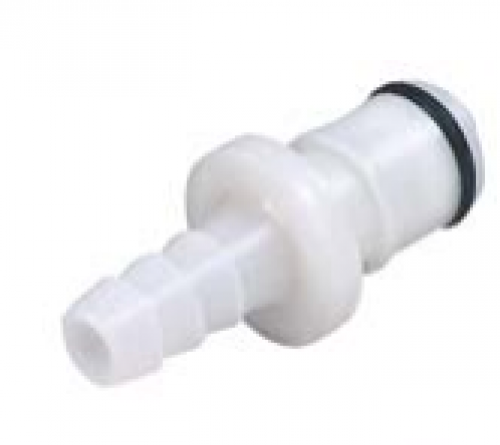

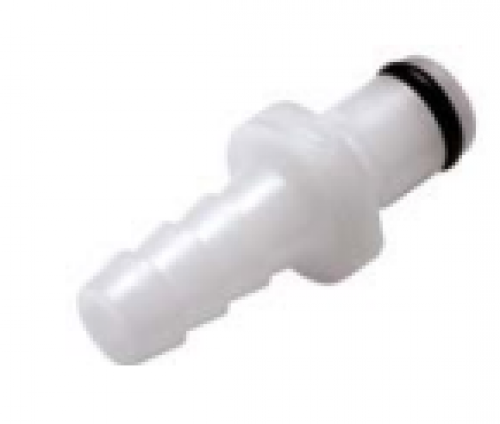

Cuplaj, conexiune-barbat, cu duze pentru furtun	1.6	POM	Fara supapa	20	8751-1001
	3.2	POM	Fara supapa	27	8751-1002
	4.8	POM	Fara supapa	32	8751-1003
	6.4	POM	Fara supapa	32	8751-1004
	1.6	POM	Cu supapa	34	8751-1101
	3.2	POM	Cu supapa	42	8751-1102
	4.8	POM	Cu supapa	44	8751-1103
	6.4	POM	Cu supapa	40	8751-1104
	1.6	PP	Cu supapa	34	8751-2101
	3.2	PP	Cu supapa	43	8751-2102
	6.4	PP	Cu supapa	40	8751-2104

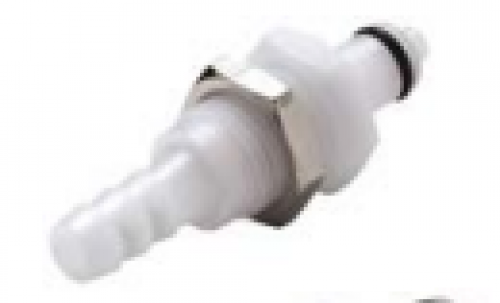

Cuplaj cu filet exterior- tata, placa montaj cu duza pentru furtun	3.2	POM	Cu supapa	41	8753-1102
	4.8	POM	Cu supapa	46	8753-1103
	6.4	POM	Cu supapa	46	8753-1104

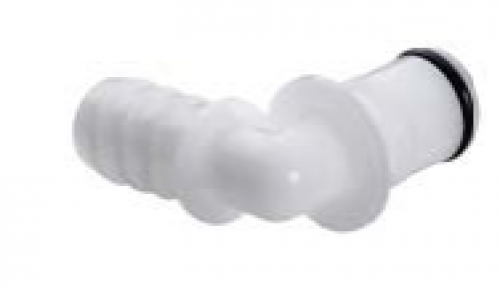

Cuplaj cu filet exterior tata, unghiular cu duza pentru furtun	3.2	POM	Cu supapa	28	8755-1102
	6.4	POM	Cu supapa	28	8755-1104
	6.4	POM	Cu supapa	28	8755-2004

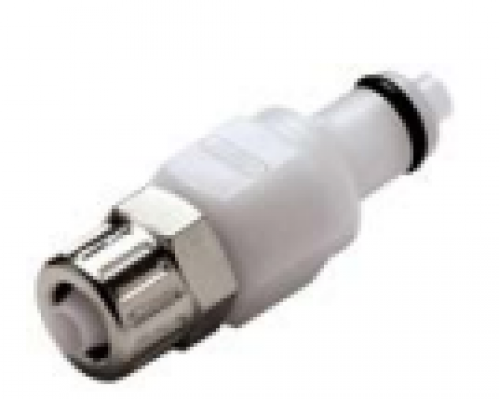

Cuplaj cu filet exterior- tata pentru furtun cu filet	4 x 6	POM	Fara supapa	37	8752-1004
	4 x 6	POM	Cu supapa	37	8752-1104
	2 x 4	POM	Cu supapa	27	8752-1142
	4 x 6	PP	Cu supapa	37	8752-2104

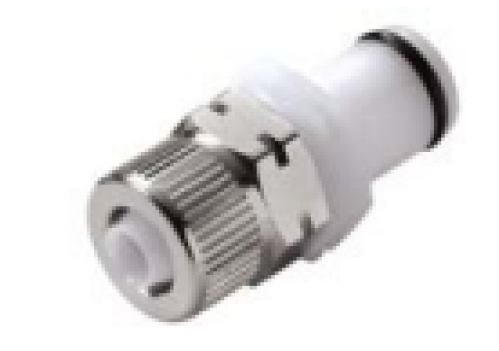

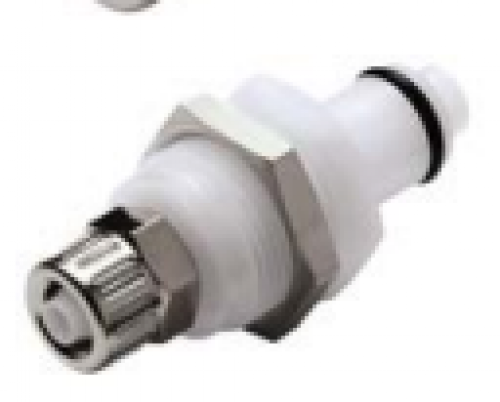

Cuplaj cu filet exterior- tata, placa montaj, furtun filet	4 x 6	POM	Cu supapa	43	8754-1104

Cuplaje rapide, dimensiune nominală 6,4 mm, conexiuni MAMA

	Filet	Material	Model	Lungime mm	Cod catalog
Cuplaj cu filet exterior –mama, filet exterior conic	1/4’’ BSP	POM	Fara supapa	29	8760-1041
	1/4’’ NPT	POM	Fara supapa	29	8760-1042
	3/8’’ BSP	POM	Fara supapa	29	8760-1061
	1/4’’ BSP	POM	Cu supapa	29	8760-1141
	1/4’’ NPT	POM	Cu supapa	29	8760-1142
	1/4’’ NPT	PP	Cu supapa	29	8760-2141
	3/8’’ NPT	PP	Cu supapa	29	8760-2161

	Diametrul interior al furtunului	Material	Model	Lungime mm	Cod catalog
Cuplaje ,conexiune MAMA, cu duze pentru furtun	6.5	POM	Fara supapa	50	8761-1040
	8	POM	Fara supapa	50	8761-1050
	9.5	POM	Fara supapa	50	8761-1060
	6.5	POM	Cu supapa	50	8761-1140
	8	POM	Cu supapa	50	8761-1150
	9.5	POM	Cu supapa	50	8761-1160
	6.5	PP	Cu supapa	50	8761-2140
	9.5	PP	Cu supapa	50	8761-2160
Cuplaj cu filet exterior –mama. placa montaj cu duza pentru furtun	6.5	POM	Fara supapa	50	8763-1040
	8	POM	Fara supapa	50	8763-1050
	6.5	POM	Cu supapa	50	8763-1140
	8	POM	Cu supapa	50	8763-1150
	9.5	POM	Cu supapa	50	8763-1160
	9.5	PP	Cu supapa	50	8763-2160
Cupla cu filet exterior- mama cu duza pentru furtun	4 x 6	POM	Cu supapa	47	8762-1140
	8 x 10	POM	Cu supapa	50	8762-1310
	6 x 8	POM	Cu supapa	50	8762-1380

Cuplaje rapide, dimensiune nominală 6,4 mm, conexiuni TATA

	Filet	Material	Model	Lungime mm	Cod catalog
	1/4’’ NPT	POM	Cu supapa	38	8770-1142
	1/4’’ BSP	POM	Fara supapa	32	8770-1041
	1/4’’ NPT	POM	Fara supapa	32	8770-1042
	1/4’’ NPT	PP	Cu supapa	38	8770-2142

	Diametrul interior al furtunului	Material	Model	Lungime mm	Cod catalog
Cuplaje, conexiuni TATA, cu duze pentru furtun.	6.5	POM	Fara supapa	32	8771-1040
	8	POM	Fara supapa	32	8771-1050
	9.5	POM	Fara supapa	32	8771-1060
	6.5	POM	Cu supapa	47	8771-1140
	8	POM	Cu supapa	47	8771-1150
	9.5	POM	Cu supapa	42	8771-1160
	6.5	PP	Cu supapa	47	8771-2140
	9.5	PP	Cu supapa	42	8771-2160
Cuplaj cu filet exterior- tata, placa montaj cu duza pentru furtun	6.5	POM	Fara supapa	35	8773-1040
	9.5	POM	Fara supapa	47	8773-1060
	6.5	POM	Cu supapa	49	8773-1140
	8	POM	Cu supapa	49	8773-1150
	9.5	POM	Cu supapa	49	8773-1160
Cupla, cu filet exterior -tata pentru furtun cu filet	4 x 6	POM	Cu supapa	45	8772-1140
	6 x 8	POM	Cu supapa	43	8772-1380
	8 x 10	POM	Cu supapa	43	8772-1310
	6 x 8	POM	Fara supapa	35	8772-1280
Cuplaj, filet exterior tata, placa montaj pentru furtun cu filet	4 x 6	POM	Cu supapa	45	8774-1140
	6 x 8	POM	Cu supapa	49	8774-1380
Cuplaj cu filet exterior -tata ,unghiular cu duza pentru furtun	6.5	POM	Fara supapa	31	8775-1040
	9.5	POM	Fara supapa	31	8775-1060
	9,5	POM	Cu supapa	31	8775-1160
	6.5	PP	Cu supapa	31	8775-2140
