PRODUCATOR: ROTRONIC - ELVETIA

SENZORI: HC2A-S3, HC2A-S3H, MP100A, MP400A, MP102H, MP402H
SCUTURI VENTILATE: RS12T, RS24T, MKRS-HC2, MKRS-MP102-402, AC-1000, AC-1002, AC1003

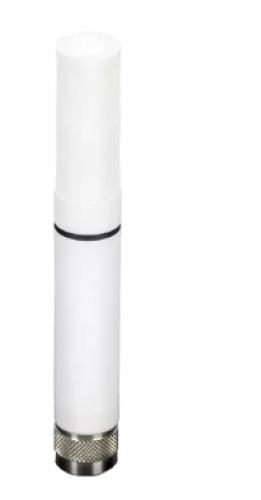

Model: HC2A-S3, HC2A-S3H



Sonda HC2A-S3 este sonda meteorologică cu o carcasă albă - aceeași specificație în general ca sonda HC2A-S, dar cu un filtru diferit (dimensiunea porilor mai mare, adecvată pentru aplicații meteorologice). Măsoară umiditatea și temperatura relativă și calculează punctul de rouă / îngheț.
Caracteristici ale sondei meteorologice

• Precizie: ± 0,8% rh, ± 0,1 K, la 23 ° C (10 ... 30 ° C)
• Domeniu de aplicare: -50 ... 100 ° C / 0 ... 100% rh
• Interfață digitală (UART) și ieșiri analogice scalabile, 0 ... 1 V
• Scalare standard de ieșire: 0 ... 1 V = -40 ... 60 ° C / 0 ... 100% rh
• Reglat la 23 ° C și 10, 35, 80% rh

avantaje

• Măsoară umiditatea și temperatura relativă
• Precizie excepțională, repetabilitate și stabilitate pe termen lung
• Construcție sondă avansată și construcție
• Disponibil cu senzor interschimbabil
• Schimbare la cald, nu este necesară ajustarea calibrării datorită interfeței digitale cu dispozitive Rotronic

Smart Electronic

• Bazat pe AirChip3000 al Rotronic
• Calculează punctul de rouă / îngheț
• Generarea de alarmă
• Salvează datele de ajustare, astfel încât sondele să poată fi
• schimbate fără a reajusta
• Hot-swappable

Flexibilitate și compatibilitate

• Semnale analogice scalabile analog ale utilizatorului (2x 0 ... 1 V) 1
• Interfață digitală prin UART2
• Interfață rapidă cu dispozitive HygroClip2 din
• Rotronic sau în aplicații OEM3


Specificatii:

Precizie w. Profil de ajustare „precizie ridicată”	± 0,5% rh / ± 0,1 k, la 10 ... 30 ° c la 23 ° c și 10, 20, 30, 40, 50, 60, 70, 80, 90% rh
Precizie w. Profil de ajustare "standard"	± 0,8% rh / ± 0,1 k, la 10 ... 30 ° c reglare la 23 ° c și 10, 35, 80% rh
Tip sondă	Sonda meteorologică
Domeniul de operare	-50 ... 100 ° c / 0 ... 100% hr
Consumul de energie	3,3 ... 5 vcc, calibrare @ 3,3 vcc / ~ 4,5 ma
Stabilitate pe termen lung	<1% hr / an
Senzor de umiditate	Hygromer ht-1
Senzor de temperatura	Pt100 1/3 din clasa b
Protecție sondă	Cușcă din plastic policarbonat, alb
Cartuș filtru	Filtru de praf din polietilenă, alb, 40 um
Tip filtru	Polietilenă, 40 μm
Timp de răspuns t 63	<15 sec.
Viteza admisă a vântului	20 m / s, cu filtru
Calcule psihometrice	Punct de rouă sau îngheț
Reproducibilitate airchip	<0,02% hr / 0,01 k
Software de exploatare	Rotronic hw4
Ajustarea sondei prin software	1 punct și mai multe puncte% rh & ° c
Actualizare de software	Cu internet și software hw4
Informații despre utilizator	De la software hw4 (devicemanager)
Prelucrarea datelor prin hw4	Cu cabluri de interfață
Protecția dispozitivului prin parolă	Da
Ieșiri analogice scalabile de către utilizator	Da
Semnal analog de ieșire (standard)	0 ... 1 v = 0 ... 100% rh; 0 ... 1 v = -40 ... 60 ° c
Interfețe de comunicare	Uart
Semnal digital de ieșire (standard)	Uart
Tipul de semnale de ieșire	2 x 0 ... 1 vcc
Material de incintă	Policarbonat
Max. Lungimea cablului	Până la 5 m cu cablu pasiv. Până la 100 m cu cablu activ.
Protecție de tensiune inversă	Mecanic în conector
Interfață de serviciu	Uart
Compatibilitate fda / gamp	Fda 21 cfr partea 11 și gamp compatibile
Dimensiuni	Ø15 x 108 mm
Greutate	17 g

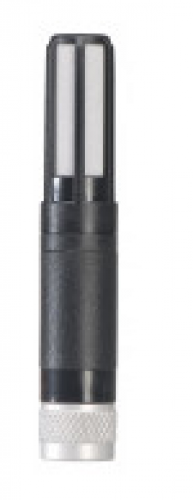

Model: HC2-S-HEATED



Precizie înaltă de neegalat pentru indicatori, emițătoare sau înregistratori de date
HC2-SH / HC2-S3H îndeplinește cele mai ridicate cerințe de precizie de măsurare. Măsoară umiditatea și temperatura și calculează punctul de rouă / îngheț.

Aplicații:
HVAC, industria alimentară, echipamente pentru servicii de construcții, hârtie, textile și farmaceutice

Caracteristici:
• Precizie: ± 0,5% rh, ± 0,1 K, la 23 ° C ± 5 K
• Domeniu de aplicare: -50 ... 100 ° C / 0 ... 100% rh
• Interfață digitală (UART) și ieșiri analogice scalabile, 0 ... 1 V
• Scalare standard de ieșire: 0 ... 1 V = -40 ... 60 ° C / 0 ... 100% rh
• Reglat la 23 ° C și 10, 20, 30, 40, 50, 60, 70, 80, 90% rh , apoi calibrat la 20, 50, 80% rh

Specificatii:

Precizia la 23 ± 5 ° c	± 0,5% rh / ± 0,1 k
Precizie w. Profil de ajustare „precizie ridicată”	La 23 ° c / 10, 20, 30, 40, 50, 60, 70, 80, 90% rh ± 0,5% rh / 0,1 k
Tip sondă	Sonda standard
Domeniul de operare	-50 ... 100 ° c / 0 ... 100% hr
Consumul de energie	3,2 ... 5 vcc, calibrare @ 3,3 vcc / ~ 4,5 ma
Stabilitate pe termen lung	<1% hr / an
Senzor de umiditate	Hygromer in-1
Senzor de temperatura	Pt100 1/3 din clasa b
Protecție sondă	Cușcă din plastic policarbonat, negru
Cartuș filtru	Filtru de praf din polietilenă, gri, 20 um
Timp de răspuns t 63	<15 sec.
Viteza admisă a vântului	20 m / s, cu filtru
Calcule psihometrice	Punct de rouă sau îngheț
Reproducibilitate airchip	<0,02% hr / 0,01 k
Software de exploatare	Rotronic hw4
Ajustarea sondei prin software	1 punct și mai multe puncte% rh & ° c
Actualizare de software	Cu internet și software hw4
Informații despre utilizator	De la software hw4 (devicemanager)
Prelucrarea datelor prin hw4	Cu cabluri de interfață
Protecția dispozitivului prin parolă	Da
Ieșiri analogice scalabile de către utilizator	Da
Semnal analog de ieșire (standard)	0 ... 1 v = 0 ... 100% rh; 0 ... 1 v = -40 ... 60 ° c
Semnal digital de ieșire (standard)	Uart
Tipul de semnale de ieșire	2 x 0 ... 1 vcc
Material de incintă	Policarbonat
Max. Lungimea cablului	Până la 5 m cu cablu pasiv. Până la 100 m cu cablu activ.
Protecție de tensiune inversă	Mecanic în conector
Interfață de serviciu	Uart
Compatibilitate fda / gamp	Fda 21 cfr partea 11 și gamp compatibile
Dimensiuni	Ø15 x 83 mm
Greutate	10 g

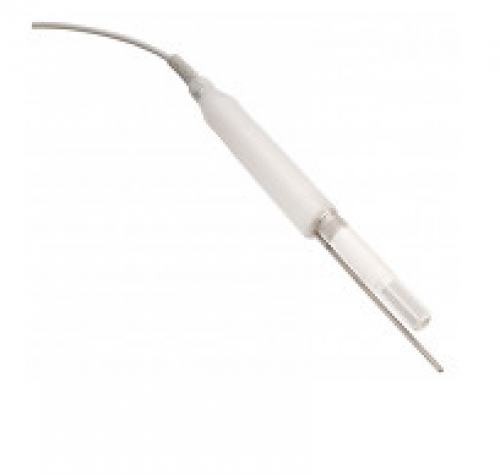

Model: MP100A, MP400A


Sonde standard de meteorologie cu senzori fixi; tehnologie analogică.

MP100A este o sondă de umiditate și temperatură combinată, concepută în principal pentru aplicații meteorologice și generale în aer liber. Funcționarea la tensiune continuă și consumul redus de energie face ca MP100A să fie deosebit de potrivit pentru funcționarea în locații îndepărtate. Alimentarea sondei este necesară doar pentru 0,25 secunde în timpul fiecărei măsurători. Semnalele de ieșire liniare sunt în concordanță cu cerințele majorității sistemelor de achiziție a datelor.

Aplicații:
Stații meteo, agricultură, sisteme de avertizare a gheții, sisteme de înzăpezire

Caracteristici:
• Stabilitate, prin urmare , de mare pe termen lung foarte robust
• Tensiune și ieșiri de curent pentru umiditate și temperatură
• Hygromer® IN-1 senzor / PT100 Clasa A
• Lungime cablu de compensare până la 100 m
• Conexiune cu conector T4 / T7 sau cablu cu deschis capete

Specificatii:

Precizia la 23 ± 5 ° c	± 1,5% rh / ± 0,3 k
Tip sondă	Sonda meteorologică
Domeniul de operare	-40 ... 85 ° c / 0 ... 100% hr
Consumul de energie	4,8 ... 30 vcc / 4 ma @ 4,8 vcc
Stabilitate pe termen lung	<1% hr / an
Senzor de umiditate	Hygromer in-1
Senzor de temperatura	Pt100 1/3 din clasa b
Timp de răspuns t 63	<15 sec.
Tipul de semnale de ieșire	2 x 0 ... 1 vcc
Rating de protecție ip	Ip65
Max. Lungimea cablului sondei	99 m
Greutate	120 g

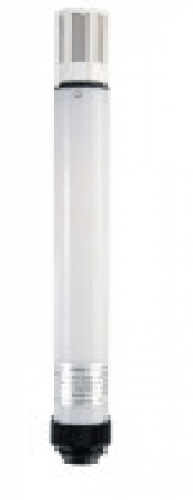

Model: MP102H, MP402H



Aplicații:
Stații meteo, tunuri de zăpadă, monitorizarea stării drumurilor, podurilor și aeroporturilor, sisteme de avertizare pentru zăpadă și gheață, cercetare în sălbăticie

Caracteristici:
• Măsurarea umidității și temperaturii folosind sonde HC2-S3 interschimbabile
• Opțional: senzor Pt100 conectat direct
• Semnal de ieșire de curent sau curent
• Frecabil scalabil
• Stabilitate bună pe termen lung
• Interfață RS-485
• Conectare cu cablu (3 ... 99 m) cu capete deschise sau conector T7

Specificatii:

Domeniul de operare	-40 ... 85 ° c / 0 ... 100% hr
Numărul de intrări ale sondei	1
Interfețe de comunicare	Rs-485
Max. Lungimea cablului sondei	99 m

-SCUTURI VENTILATE: RS 12T, RS 24T, MKRS-HC2, MKRS-MP102-402
                                            AC-1000, AC-1002, AC-1003

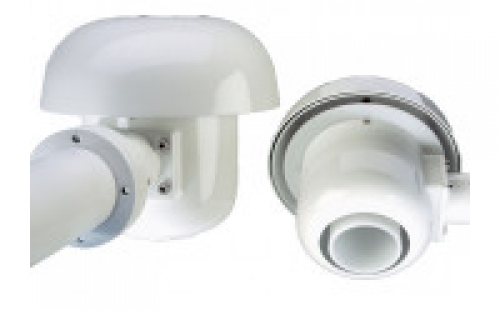

Modele: RS 12T, RS 24T



Scuturi ventilate activ

Aplicații:
Arme de zăpadă, stații meteo, meteorologie agricolă, sisteme de gestionare a clădirilor

Caracteristici:
• Ecran de protecție ușor de instalat cu ventilator integrat
• Acoperire specială albă (RAL 9010) minimizează încălzirea solară
• Montare simplă a sondei
• Potrivită pentru diverse sonde

Specificatii:

Domeniul de operare	-30 ... 60 ° c / 0 ... 100% hr
Consumul de energie	12 vcc / 24 vcc
Greutate	1.5000

Modele: MKRS-HC2, MKRS-MP102-402

MKRS-HC2	HC2-S3 adaptor pentru aplicatiile RS
MKRS-MP102-402	MP100H / MP400H adaptor pentru aplicatiile RS

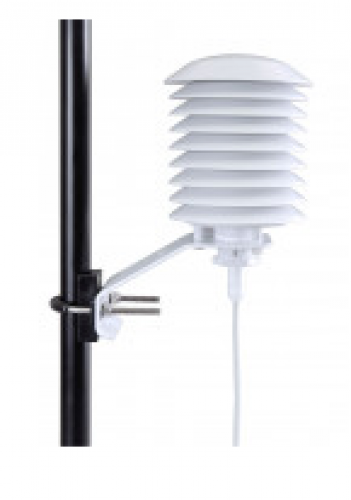

Model: AC 1000



Scut ventilat natural
Scuturile ventilate natural sunt utilizate acolo unde este suficientă ventilația naturală (vânt), de exemplu stații de măsurare din munți.

Aplicații:
Arme de zăpadă, stații meteo, sisteme de gestionare a clădirilor

Caracteristici:
• Ecran de protecție ușor de instalat
• Sistem cu mai multe plăci pentru ventilație naturală
• Montare simplă a sondei
• Potrivit pentru diverse sonde (Ø 15 și 25 mm)
• Pentru diametre de catarg de 25 ... 50 mm
• Protecție împotriva vitezei vântului până la 70 m / s și precipitații orizontale
• Numărul de plăci: 9

Specificatii:

Protecție sondă	Protecția împotriva intemperiilor și a radiațiilor
Dimensiuni	9 farfurii

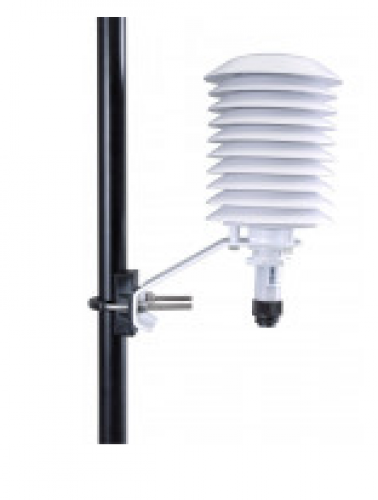

Model: AC 1002



Scut ventilat natural
Scuturile ventilate natural sunt utilizate acolo unde este suficientă ventilația naturală (vânt), de exemplu stații de măsurare din munți.

Aplicații:
Arme de zăpadă, stații meteo, sisteme de gestionare a clădirilor

Caracteristici:
• Ecran de protecție ușor de instalat
• Sistem cu mai multe plăci pentru ventilație naturală
• Montare simplă a sondei
• Potrivit pentru diverse sonde (Ø 15 și 25 mm)
• Pentru diametre de catarg de 25 ... 50 mm
• Protecție împotriva vitezei vântului până la 70 m / s și precipitații orizontale
• Numărul de plăci: 10

Specificatii:

Protecție sondă	Protecția împotriva intemperiilor și a radiațiilor
Dimensiuni	10 farfurii

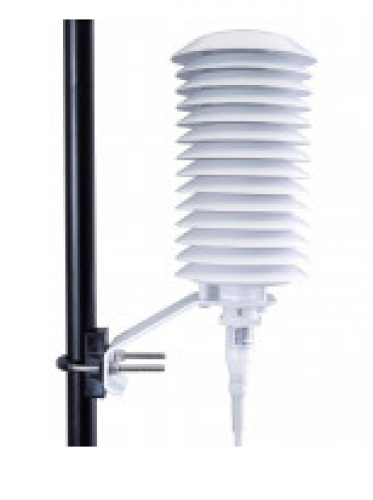

Model: AC 1003




Scut ventilat natural cu 14 plăci
Scuturile ventilate natural sunt utilizate acolo unde este suficientă ventilația naturală (vânt), de exemplu stații de măsurare din munți.

Aplicații:
Arme de zăpadă, stații meteo, sisteme de gestionare a clădirilor

Caracteristici:
• Ecran de protecție ușor de instalat
• Sistem cu mai multe plăci pentru ventilație naturală
• Montare simplă a sondei
• Potrivit pentru diverse sonde (Ø 15 și 25 mm)
• Pentru diametre de catarg de 25 ... 50 mm
• Protecție împotriva vitezei vântului până la 70 m / s și precipitații orizontale
• Numărul de plăci: 14

Specificatii:

Protecție sondă	Protecția împotriva intemperiilor și a radiațiilor
Dimensiuni	14 farfurii
