PRODUCATOR: ZAHNER - GERMANIA

STATII DE LUCRU ELECTROCHIMICE
===============================

- MODELE: ZENNIUM


Zahner ZENNIUM
Acest aparat este livrat impreuna cu softul Thales Z ce ofera toate metodele standard de lucru (si mai mult). Din acest motiv aparatul poate fi adaptat cu usurinta la diferite cerinte de masurare. Mai mult, cu optionalele disponibile, acest apart poate fi utilizat la celule de combustibil, baterii, celule solare, la membrane si senzori.

Hardware
Descriere generala
Hardul aparatului ZENNIUM da:
* un potentiostat cu un nivel scazut de zgomot
* domeniu mare de frecventa dubla DDS FRA
* precizie CMRR inalta U/I – amplificatoare
* conectoare optimizate pentru Z mare & Z mic
*4 sloturi carduri de extensie
* 410 MIPS (Dhrystone 2.2) V4e ColdFire – un singur procesor
Acuratete

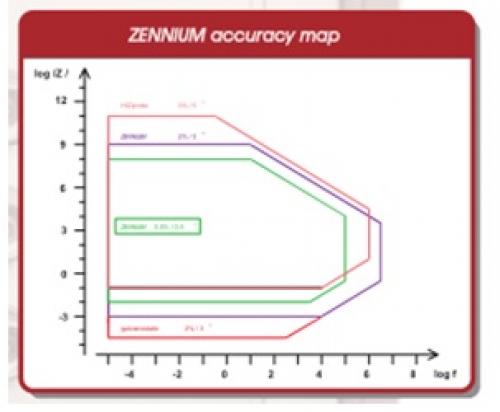

Vezi diagrama de mai jos


Softul de utilizare
Softul Thales face parte din echipamentul standard pentru fiecare sistem ZENNIUM. Acesta permite o serie mare de metode de masurare si analiza.
Caracteristica unica de achizitie si analiza a datelor. Cela mai bune exemple sunt SCRIP si SIM. SCRIPT va permite sa combinati toate masuratorile electrochimice, analiza matematica, algoritmi, documentare si exportarea datelor intr-un proces reproductibil, automat in totalitate. Cu optiunea SIM puteti crea circuite echivalente si puteti potrivi aceste date de masurare la toate modelele. ZHIT va ajuta sa validati spectrul de impedanta. Pentru evaluare puteti utilize saftul Thales la pachetele ThalesBox. Aceste pachete ThalesBox dau o singura licenta de utilizare pentru softul Thales. Asa incat puteti procesa datele inregistrate pe un PC simplu sau un Laptop in timp ce testul este efectuat pe aparatul ZENNIUM.

Cerintele sistemului: PC compatibil IBM, sistem de operare Windows XP / Windows Vista si USB 1.1 / 2.0 testat cu Windows 7 beta.

Aplicatii generale:
- aplicatii cu impedanta mica
(celule de combustibil, baterii etc.)
- aplicatii cu impedanta mare
(membrane, senzori etc.)

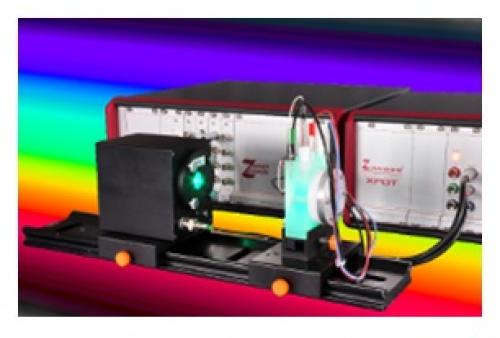

- aplicatii fotoelectrochimice (celule organice solare, Led organic, filme semiconductoare etc.)

Caracteristici generale software
* ghid de metode electrochimice
* ferestra de aplicatie cu scala la alegere
* instrumente de utilizare Windows
* sistem HELP
* accesul direct la meniuri
* fereastra pentru configurarea online a masuratorilor afisate

Functii speciale
* optiune de instalare multipla pentru spectrul de impedanta si fototensiune / curent
* suport special de modelare pentru celulele solare
* proceduri SCRIPT pentru masuratori definite de utilizator, cerinte de analiza si documentare
* achizitia datelor multi-canale in paralel in cazul experimentelor electrochimice
* control de la distanta cu LabView VI.

Caracteristici tehnice:

Generale
Latime de banda intreaga	DC- 5 MHz
Rezolutie ADC	18 bit
Respingere armonica	> 60 dB @ 1/1 scala totala
Moduri potentistat	Potentiostatic, galvanostatic, pseudo-galvanostatic, rest potential, off
Conexiune celule	2-, 3-, 4- terminal Kelvin
Sloturi de extensie	4
Interfata de legare la PC	USB 1.1/2.0
Dimensiuni	364 x 160 x 376 mm
Greutate	12 kg
Accesorii	U – etalon, 2 cabluri pentru celule, cablu USB, cablu de alimentare si manual de utilizare
Alimentare electrica	230 V, 50/60 Hz
Temperatura ambient	+100C pana la +300C
Umiditate mediu ambiant	< 60%


Frecventa generator & analizor

Domeniu frecventa	10 µHz pana la 4 MHz
Acuratete	<0.0025%
Rezolutie	0.0025%, 10.000 pasi / decada


Output Potentiostatic

Tensiune controlata	Pot ± 4 V etalon – U ± 10V
Rezolutie	Pot 125 µV U-etalon 320 µV
Acuratete	Pot - ±250 µV U-etalon ± 1 mV
Stabilitate temperatura	Mai mult de 20 µV/0C
Tensiune	Pot ± 14 V CV8120 ±120 V
AC- amplitudine	1 mV la 1V
Latime de banda	1MHz @ 33 Ω incarcare
Compensare IR	Metoda Auto AC tehnica impedanta Domeniu: 0 la 10 MΩ Rezolutie: 0.012%
Timp semnal mic	250ns pana la 200 µs in pasi de 5, selectie automata
Viteza de rotatie	15 MV/s
Defazaj	10 grade @ 250 kHz


Output Galvanostatic

Curent controlat	±2.5 A
Domeniu curent	Pot ±100 nA la ±2.5 A in 8 pasi HiZ ±1nA la ±0.5 A in 10 pasi
Rezolutie minima	0.025%
Acuratete	0.1% @ > 2 µA la 100 mA 1% @ < 2µA sau > 100 mA


Input

Domeniu potential	Pot ±1, ±2, ±4 V U- etalon ±4, ±10 V
Rezolutie potential	256,000 pasi pe domeniu
Tensiune Offset	< 100 µV
Stabilitate temperatura Offset	< 20 µV/0C
Domeniu curent	Pot ±100 nA la ±2.5 A in 24 de pasi, selectie domeniu automat HiZ ±1n A la ±0.5 A in 26 de pasi, selectie domeniu automat
Acuratete	0.05% @ > 2µA la 100 mA 0.5% @< 2 µA sau > 100 mA
Input curent Bias	Pot 10 pA HiZ 12 fA
Rezolutie curent	Pot 2.5 pA HiZ 25 fA
Impedanta Input	Pot 1 TΩ// ±5 pF (tipic), 50 GΩ// ±5 pF (min.) HiZ 10 TΩ// ±1 p F (tipic), 1 TΩ // ± 1 pF (min.)
Domeniu impedanta	Pot 1 mΩ la 1 GΩ/ 2% 100 mΩ la 10 MΩ / 0.2 % HiZ 100 mΩ la 100 GΩ/ 3% Gal 30µΩ la 1 GΩ/ 2%
Mod comun de respingere	> 86 dB @10 µHz la 100 kHz > 66 dB @ 100 kHz la 4 MHz
Faza input canal	±0.1 grade @ 10 µHz la 100 kHz
Acuratete	±0.25 grade @ 100 kHz la 4 MHz
Nivel de zgomot echivalent input	20 µV / 2 pA ms @ 1 mHz la 10 Hz

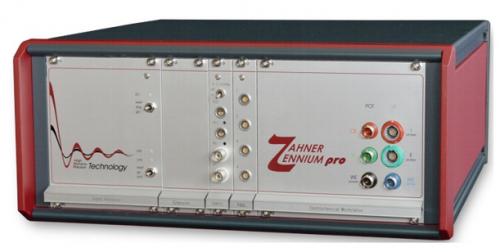

Model:  Zennium-Pro



Caracteristici generale:
·         Convertor rezolutie 32 bit pentru o acuratete DC foarte buna;
·         Domeniul de frecventa EIS de la 10 μHz la 8 MHz;
·         Tehnologie HDP cu 24 bit AC rezolutie pentru o accurate dinamica foarte mare;
·         Tensiune pana la +/- 28 V;
·         Nivel de zgomot minim, o siguranta foarte buna a probei si energie eficienta;
·         Domeniu tensiune DC +/- 5 V si +/- 15 V control software ce se potriveste cerintelor bateriilor cu Li
·         AC amplitudine 0-2 V si 0-6 V cu 18 bit rezolutie;
·         Concept modular pentru o flexibilitate cat mai buna;
·         Optional bipotentiostat modul.
Modelul Zennium Pro vine impreuna cu softul THALES XT pentru vaizualizarea si analiza datelor obtinute offline.
Zennium Pro este o statie de lucru electrochimica modular ce include un potentiostat/ galvanostat si un analizor FRA cu un domeniu de frecventa de pana la 8 MHz la +/- 3 A si o tensiune de pana la +/- 28 V.  Cu o impedanta mai mare de 10 TΩ II 5 pF statia de lucru este potrivita pentru o serie de aplicatii in laborator.


Caracteristici tehnice:

General
Latime de banda intreaga	DC – 10 MHz
Rezolutie ADC	32 bit
Respingere armonica	> 60 dB @ ½ scala totala
Moduri potentiostat	Potentiostatic, galvanostatic, pseudo-galvanostatic, rest potential, off
Conexiune celula	2-, 30, 4- terminal kelvin
Sloturi prelungire	5
Interfata PC	USB 2.0
Dimensiuni	364 x 160 x 376 mm
Greutate	11.4 kg
Accesorii	2 cablurio celual seturi, cablu USB, cablu de alimentare, manual
Alimentare electrica	100/115/230 VAC, 50/60 Hz
Temperatura ambient	+10 grade C pana la +30 grade C
Umiditate ambient	< 60 %
Frecventa generator & analizor
Domeniul de frecventa	10 μHz pana la 8 MHz
acuratete	< 0.0025 %
Rezolutie	0.0025 %, 10000 pasi/decada
Output potentiostatic
Ctensiune controlata	+/-5 V, +/- 15 V
Rezolutie	2.5 nV – 5 V domeniu 7.5 nV – 15 V domeniu
acuratete	+/- 100 μV +/- 10 ppm din citire – 5 V domeniu +/- 500 μV +/- 10 ppm din citire – 15 V domeniu
Integral neliniar	Tip 2 ppm, max 4 ppm – 5 V domeniu Tip 6 ppm, max 12 ppm – 15 V domeniu
tensiune	+/- 14 V – mod tensiune scazuta +/- 28 V – mod tensiune mare
Amplitudine AC	0 la 2 V, 18 bit rezolutie – 5 V domeniu 0 la 6 V, 18 bit rezolutie – 15 V domeniu
Latime de banda	10 MHz @ 33 Ω incarcare
Compensare IR	Tehnica Auto AC impedanta Domeniu 0 la 10 MΩ Rezolutie 0.012 %
Timp crestere semnal	150 ns la 200 μs in 5 pasi – selecatre automata
Viteza de rotatie	15 MV/s
Defazaj	100 @ 500 kHz
Output galvanostatic
Curent controlat	+/- 3 A
Domeniu curent	+/- 1 nA la +/- 3 A in 12 pasi
Rezolutie	32 bit, +/- 0.2 ppb la FS
Acuratete	0.02 % la FS +/- 0.05 % din citire >/ = 1 μA la 100 mA 0.1 % la FS +/- 0.2 % din citire < 1 μA sau > 100 mA
Input
Tensiune maxima input	+/- 5.5 V – 5 V domeniu +/- 16 V – 15 V domeniu
Rezolutie tensiune	2.5 nV – 5 V domeniu 7.5 nV – 15 V domeniu
Acuratete tensiune	+/- 50 μV +/- 5 ppm din citire – 5 V domeniu +/- 100 μV +/- 10 ppm din citire – 15 V domeniu
Rezolutie curent	+/- 5 aA (32 Bit)
Acurate curent	+/- 0.04 $ din citire +/- 0.02 % din FS  1μA …100 mA +/- 0.4 $ din citire +/- 0.2 % din FS  100 mA …3 A +/- 0.4 % din citire +/- 0.2 % FS   1nA…1 μA
IOmpedanta input	Ø  10 TΩ II +/- 5 pF (tipic)  - principala Ø  1000 TΩ II +/- 1 pF (tipic) HiZ sonda
Input scurgere curent	< I +/- 200 fA I tip < I +/- 2 pA/max.
Domeniu impedanta	1 mΩ to   10 GΩ /    2% 100 mΩ to   10 MΩ / 0.2% 100 mΩ to 100 GΩ /    2%    10 µΩ to     1 GΩ /    2%    1 mΩ to    10 MΩ / 0.2%
Resapingere comuna mod	> 86 dB @ 10 μHz la 100 kHz > 66 dB @ 100 kHz la 8 MHz
Nivel de zgomot input echivalent	10 μV rms/ 1 pA rms @ 1 mHz la 10 Hz

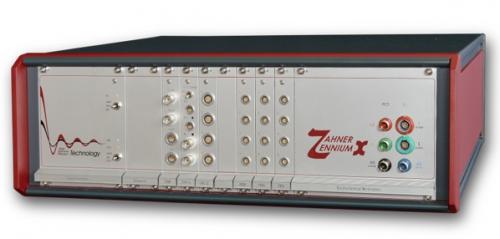

Model: Zennium-X

Caracteristici generale:
·         Convertor 32 bit rezolutie pentru o acuratete buna DC
·         Frecventa EIS domeniu de la 10 μHZ pana la 12 MHZ
·         Tehnologie HDP cu 24 bit AC rezolutie pentru o accurate dinamica foarte buna
·         Tensiune pana la +/- 32 V
·         Nivel de zgomot minim, o siguranta optima a probei si eficienta energie
·         Domeniu tensiune DC +/- 5 V si +/- 15 V software controlat potrivt perfect pentru cerinte pentru baterii Li
·         Amplitudine AC 0-2 V si 0-6 V cu 18 bit rezolutie
·         Concept modular pentru o flexibilitate foarte buna
·         Optional modul biopotentiostat
Zennium X este o statie de lucru electrochimica modular ce include un potentiostat/galvanostat si un analizor FRA unitate cu un domeniu de frecventa pana la 12 MHz la +/- 4 A si o tensiune pana la +/- 32 V. Cu o impedanta input de mai mult de 10 TΩII 5 pF aceasta statie de lucru este potrivita pentru o serie de aplicatii in laborator
Capacitate de masurare a statiei ZEnnium X poate fi marita prin adaugarea a pana la zece carduri plug – in precum EPC42, TEMP/U sau PAD4. De exemplu, EPC42 permite controlul Zennium X pana la patru dispoziutive externe precum potentiostate de putere pentru seria PP/XPot sau celule electrice pentru seria EL.
Caracteristici tehnice:

Caracteristici generale
Latime de band totala	DC – 15 MHz
Rezolutie ADC	32 bit
Respingere armonica	> 60 dB @ ½ scala totala
Moduri potentiostat	Potentiostatic, galvanostatic, pseudo-galvanostatic, rest potential, off
Conexiune celula	2-, 3-, 4- terminal kelvin
Soluti prelungire	10
Interfata PC	USB 2.0
Dimensiuni	470 x 160 x 376 mm
Greutate	13.2 kg
Accesorii	Seta cablu celula, cablu USB, cablu de alimentare, manual, Testbox, THALES XT software
Alimentare electrica	100/115/230 VAC, 50/60 Hz
Temperatura ambient	+ 10 grade C pana la +30 grade C
Umiditate ambient	< 60 %
Frecventa generator & analizor
Domeniu frecventa	10 μHz la 12 MHz
acuratete	< 0.0025 %
Rezolutie	0.0025 %, 10000 pasi/ decada
Output potentiostatic
Tensiune controlata	+/- 5 V +/- 15 V
Rezolutie	2.5 nV  - 5 V domeniu 7.5 nV – 15 V domeniu
acuratete	+/- 50 μV +/- 5 ppm din citire – 5 V domeniu +/- 200 μV +/- 5 ppm din citire – 15 V domeniu
Integral nonliniar	Tip 1 ppm, max. 2 ppm – 5 ppm domeniu Tip 3 pp, max 8 ppm – 15 V domeniu
Tensiune	+/- 16 V – mod tensiune scazuta +/- 32 V – mod tensiune mare
Amplitudine AC	0 pana la 2 V, 18 bit rezolutie – 5 V domeniu 0 pana la 6 V, 18 bit rezolutie – 15 V domeniu
Latime de banda	15 MHz @ 33 Ω incarcare Tehnica auto AC impedanta
Compensare IR	Domeniu 0 pana la 10 MΩ Rezolutie 0.012 %
Timp mic pentru crestere semnal	150 ns pana la 200 μs in 5 pasi – selectie automata
Viteza de rotatie	15 MV/s
Defazaj	100 @ 500 kHz
Optiuni galvanostatic
Curent controlat	+/- 4 A
Domeniu curent	+/- 1 nA pana la +/- 4 A in 12 pasi - principal
Rezolutie	32 bit, +/- 0.2 pb din FS
acuratete	0.01 % of FS ± 0.025 % din citire 0.05 % of FS ± 0.1 % din citire ≥ 1 µA to 100 mA < 1 µA or > 100 mA
Input
Tensiune maxima input	+/- 5.5 V – domeniu 5 V +/- 16 V – domeniu 15 V
Rezolutie tensiune	2.5 nV – domeniu 5 V 7.5 nV – domeniu 15 V
Acuratete tensiune	+/- 20 μV +/- 2 ppm din citire – domeniu 5 V +/- 50 μV +/- 5 ppm din citire – domeniu 15 V
Rezolutie curent	+/- 5 aA (32 Bit)
Acuratete curent	+/- 0.02 % din citire +/- 0.01 % din Fs  1 μA .. 100 mA +/- 0.2 % din citite +/- 0.1 % din Fs  100 mA …4 A +/- 0.2 % din citire +/- 0.,1 % din FS  10 nA … 1μA
Impedanta input	Ø  10 TΩ II +/- 5 pF (tipic) – principal Ø  1000 TΩ II +/- 1 pF (tipica) HiZ sonda
Curent iput scurgere	< |± 200 fA| typ. < |± 2 pA| max.
Domeniu impedanta	1 mΩ to   10 GΩ /    1% 100 mΩ to   10 MΩ / 0.1% 100 mΩ to 100 GΩ /    2%    10 µΩ to      1 GΩ /   2%     1 mΩ to   10 MΩ / 0.2% Main HiZ Gal
Mod respingere	> 86 dB @   10 µHz to 100 kHz > 66 dB @ 100 kHz to   12 MHz
Acuratete input canal faza	±0.05 ° @   10 µHz to 100 kHz ±0.125 ° @ 100 kHz to  12 MHz
Nivel de zgomot echivalent input	10 µV rms / 1 pA rms @ 1 mHz to 10 Hz

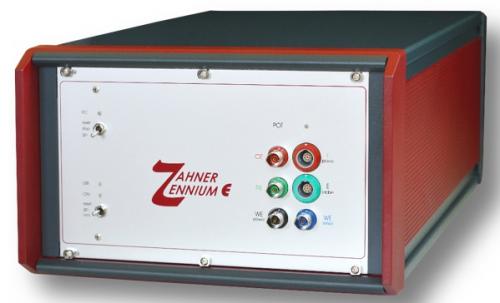

Model: Zennium-E

Caracteristici generale:
·         Tensiune pana la +/- 120 V
·         Impedanta input pana la 1000 TΩ (sonda HiZ)
·         Interfata FRA la incarcare electronica sau potentiostat

Caracteristici tehnice:


Caracteristici generale
Latime de banda totala	DC – 2.5 MHz
Rezolutie ADC	3 ADCs @ 18 bit
Respingere armonica	> 60 dB @ ½ scala totala
Moduri potentiostat	Potentiostatic, galanostatic, pseudo-galvanostatic, rest potential, off, ZRA, FRA
Conexiune celula	2-, 3-, 4- terminal kelvin
Interfata PC	USB
Dimensiuni	255 x 160 x 385 mm
Greutate	8 kg
Accesorii	Set cablu celula, cablu USB, cablu de alimentare, manual
Alimentare electrica	230/ 115/ 100 VAC, 50/60 Hz
Temperatura, umiditate ambient	+15 grade C pana la +35 grade C, < 50 %
Frecventa generator & analizor
Domeniu frecventa	10 µHz to 2 MHz
Acuratete	< 0.0025%
Rezolutie	0.0025%, 10000 steps/decade
Output potentiostatic
Tensiune controlata	+/- 4 V, +/- 12 V
Rezolutie	125 μV, 375 μV
acuratete	±500 µV, ±2 mV / ±0.025% din valoare setata
Stabilitate temperatura	Mai bine de 20 µV / °C
Tensiune	+/- 14 V – principala +/- 120 V – CVB 120
Amplitudine AC	1 mV la 1 V – principal 1m V la 25 V – CVB 120
Latime de banda	2 MHz @ 33 Ω incarcare
Compensare IR	Tehnica auto AC impedanta
Timp mic crestere mare	250 ns to 200 µs in 5 pasi
Viteza de rotatie	15 MV/s
defazaj	10 0@ 250 kHz
Output galvanostatic
Domeniu curent scala totala	±100 nA to ±2.0 A in 10 pasi, rezolutie 0.0031 % (16 bit) of range domeniu scala totala ±100 nA, rezolutie 12.5 pA ±1 nA to ±0.5 A in 12 pasi, rezolutie 0.0031 % (16 bit) of range domeniu scala totala ±1 nA, rezolutie 125 fA
Acuratete	±0.1 % din valoare setata @ >|2 µA| to |100 mA| ±1 % din valoare setata @ |1 nA| to |2 µA| or >|100 mA| ±1 % din valoare setata, ±20 pA @  <|1 nA| ±1 % din valoare setata, ±250 fA @  < |1 nA|
Input
Domeniu potential scala totala	±1, ±2, ±4 V, ±12 V
Rezolutie potential DC	0.0008 % / 32 µV (4 V range) 0.0008 % / 100 µV (12 V range)
Rezolutie potential AC	160 nV
Acuratete potential DC	±0.025 % of reading ±0.25 mV (4 V range) ±0.025 % of reading ±1 mV (12 V range)
Stabilitate temperatura offset	< 10 µV / °C
Domeniu curent scala totala	±100 nA to ±2.0 A in 33 domenii, selectare domeniu automat ±1 nA to ±0.5 A in 35 domenii, selectare domeniu automat
Acuratete curent DC	±0.05 % din citire @ > |2 µA| to |100 mA| ±0.5 % din citire @ < |2 µA| or > |100 mA| ±0.5 % din citire, ±10 pA @ < |1 nA|
	±0.5 % din citire, ±125 fA @ < |1 nA|
Rezolutie curent DC	2.5 pA 2.5 fA
Rezolutie curent AC	16 fA 160 aA
Impedanta input	10 TΩ || ±5 pF (typ.) 1000 TΩ || ±1 pF (typ.)
Domeniu impedanta	100 mΩ to 10 MΩ / 0.2% 1 mΩ to 1 GΩ / 2% 30 µΩ to 1 GΩ / 2% 100 mΩ to 100 GΩ / 3%
Mod comun de respingere	> 86 dB @ 10 µHz to 100 kHz > 66 dB @ 100 kHz to 2 MHz
Acurate input canal faza	±0.1 ° @ 10 µHz to 100 kHz ±0.25 ° @ 100 kHz to 2 MHz
Nivel de zgomot echivalent input	2 µV rms / 200 fA rms @ 1 mHz to 10 Hz 20 µV rms / 30 fA rms @ 1 mHz to 10 Hz





STATII DE LUCRU FOTO - ELECTROCHIMICE
=====================================

- MODELE: CIMPS







Sistemul CIMPS ZAhner aduce mari avantaje in comparatie cu sistemele IMPS standard: o bucla de control va regla intensitatea luminii si o va pastra absolut stabila. Comparatia automata intre valoarea setata si intensitatea obtinuta elimina influentele neliniare si abaterile temperaturii. In plus, permite o calibrare directa a sursei de lumina in unitati de intensitate (W/m²).
Pachetul CIMPS consta din mai multe componente, ce sunt utilizate intr-o aplicatie “plug & play”, include software si sistem de calibrare. O statie electrochimica IM6 sau ZENNNIUM se comporta ca un analizor de frecenta si o unitate suport (Potentiosta / galvanostat) pentru celula testate. Statiile de lucru din seria IM sunt cunoscute pentru precizia marita, usurinta in utilizare si softul avansat. Un potentiostat impreuna cu un sistem IM6/IM6e va controla amplitudinea si modulatia sursei de lumina pentru un domeniu larg de frecventa.
Un suport optic cuprinde carcasa cu sursa de lumina cu foto-amplificatorul incorporat si cu dispozitivul cu celula foto-electrochimica (PECC-1 si PECC-2). Un senzor foto-dioda este montat lateralul mufel celulei, ajustabil in inaltime si unghi. In functie de aplicatie, puteti alege mai multe surse de lumina (vezi tabel).





Measurement, Analysis, Simulation and Fit of CIMPS/CIMVS Spectra

CIMPS Software Option

Statia ZAHNER CIMPS a fost proiectata sa indepinesaca cerintele speciale pentru investigatile dinamice foto-electronice. Pe langa investigatiile suportate de pachetul Software Thales, o serie de masuratori foto-electrochimice speciale pot fi facute cu acest sistem:
* eficienta factor SC-fill
* putere maxima
IMPS (Intensity modulated photocurrent spectroscopy)
* IMPC controlat (CIMPS)
* IMVS controlat (CIMVS)
* masurarea luminii transmise
* masurare domeniu de timp
* functie transfer intensitate





	Sisteme CIMPS disponibile	Cod SEPADIN
CIMPS-1	* statia electrochimica ZENNIUM * potentiostat XPot * senzor optic * unitatea fotosens-amplificator-iluminator * pachet software CIMPS & THALES	313-042
CIMPS-2	Complet CIMPS sistem cu * statie electrochimica ZENNIUM * potentiosta de putere PP211 * senzor optic * unitate fotosens – amplificator – iluminator * pachet software CIMPS & THALES	313-043
CIMPS-3	Sistem complet CIMPS cu * statia electrochimica IM6 * potentiostat Xpot * senzor optic * unitate fotosense – amplificatory – iluminator * pachet software CIMPS & THALES	313-044
CIMPS-4	Sistem complet CIMPS cu * statie electrochimica IM6 * potentiostat de putere PP211 * senzor optic * unitate fotosense-amplificator-iluminator * pachet software CIMPS & THALES	313-045
CIMPS-abs	Optiune absorbtie cu: * doua cellule foto-electrochimice PECC-2 * schimbator automat referinta/proba * spectrofotometru UV_VIS_IR * LED, lampa Wolfram sau lampa Deuteriu Wolfram * sistemul CIMPS este necesar	313-046
CIMPS-emit	* spectrofotometru UV_VIS_IR * senzori de calibrare NIST SEL033 * sistemul CIMPS este necesar	313-047
CIMPS-pcs	Optionale pentru spectru foto curent cu: * sursa de lumina wolfram TLS sau TXLS * sistemul CIMPS este necesar	313-048
CIMPS-fit	Optiune trnzitoriu intensitate mare cu * inregistrator TR8M * sistemul CIMPS este necesar	313-049
CIMPS-dtr	Optiune tranzitanta dinamica si reflexive cu * XPot * senzor de calibrare SEL 033 NIST * sistemul CIMPS este cerut	313-050


Diferentele principale intre PP211 si XPot surse de lumina sunt

Model	PP211	XPot
Domeniul de frecventa	10 µHz …100 kHz	10 µHz…250 kHz
Domeniul de alimentare pentru sursa de lumina LED	+/- 10A, +/- 20 V	+/- 500 mA, +/- 10V


Hardware optional

SEL033	NIST-senzor de calibrare Pentru procedura automata de calibrare
SIMPECC	Placa DEMO Placa electronica pentru simulare incarcare celule PECC cu proba


Celule foto-electrochimice

Cod catalog	Celula foto-electrochimica
PECC-1	Celula foto-electrochimica *intrare lumina frontal. Include: - electrod de referinta Ag/AgCl * electrod Pt * set cablu
PECC-2	Celula foto-electrochimica * inlet/outlet gaz * montaj direct pt. propba * inlet- intrare lumina din fata in spate Include: * electrod de referinta Ag/AgCl * electrod Pt * electrod Pt * set cablu


Specificatii pentru celule foto-electrochimice (PECC)

	PECC-1	PECC-2
Dimensiuni fizice (L x D x H)	60 x 25 x 80 mm	60 x 25 x 80 mm
Diametru fereastra optica	20 mm	18 mm
Material fereastra optica	BK7 sau cuart	BK7 sau cuart
Diametru electrod	Max. 20 mm	Max. 18 mm
Material solid	Teflon (PTFE)	Kel-F (PCTFE)
Electrod de referinta	Ag/AgCl	Ag/AgCl
Contra electrod	Pt	Pt
Gaz inlet / outlet	Nu	Da
Cod SEPADIN


Surse de lumina disponibile pentru CIMPS




Culoare	Lungime de unda dominanta (nm), tipica	Latime spectrala (nm), tipica	Intensitate (W/m2), tipica	Cod parte
Alba	(3200K)	-	400 *)	WLR02
Alba	(4300K)	-	900 *)	WLC02
UV	365	15	35	LW365
UV	375	10	60	LW375
UV	385	10	55	LW385
UV	400	9	192	UVR02
UV	405	9	168	LW405
	430	39	200	LW430
	435	30	170	LW435
Albastru roial	447	11	1000 *)	KBR02
	450	13	140	LW450
albastru	470	17	600 *)	BLR02
Turcoaz	505	19	340 *)	CYR02
	525	23	104	LW525
Verde	530	20	340 *)	GRR02
	565	25	2	LW565
	570	9	20 *)	LW570
Brun	590	10	80 *)	GER02
Rosu - portocaliu	617	12	300 *)	ORR02
	620			LW620
Rosu	627	10	300 *)	RTR02
	630	10	159	LW630
	645	11	157	LW645
	660	20	65	LW660
	670	15	108	LW670
	680	20	100	LW680
	690	15	74	LW690
	700	20		LW700
	735	16	238 *)	LW735
	740	18	210 *)	LW740
	750	30	220 *)	LW750
	760	30	240 *)	LW760
	780	40	210 *)	LW780
	790		*)	LW790
	810	21	270 *)	LW810
	830		*)	LW830
	850	25	420 *)	LW850
	870		440 *)	LW870
IR	890	32	165 *)	LW890
	910	40	140 *)	LW910
	940	40	180 *)	LW940
	950		*)	LW950
	970	34	50 *)	LW970
	990		35 *)	LW990
	1050	34	34 *)	LW1050
	1200	100	*)	LW1200
	1300	100	93 *)	LW1300
	1450	100	*)	LW1450
	1550	100	*)	LW1550
Albastru la UV (poate fi modificata)	370 428 470	12 12 16	10 35 50	BUVZ02


Surse de lumina reglabile

	TLS	TXLS
Dimensiuni (L x D x H)	190 x 150 x 134 mm	295 x 165 x 143 mm
Sursa de lumina	LED	LED
Monocromator	USB unitate controler	USB unitate controler
Lungime de unda	430 – 730 nm	365 – 1020 nm
