PRODUCATOR: GANN - GERMANIA

- MODELE: BL COMPACT PACKAGE, CH 17, UNI 1, UNI 2, RTU 600

BL COMPACT PACKAGE




BL Compact este un contor electronic de umiditate utilizat pentru diferite tipuri de lemn, precum și pentru materiale de construcție moi și materiale izolatoare.

Știfturile sunt presate în materialul respectiv și permit o măsurare precisă a conținutului de umiditate din materialele din cherestea, PAL, furnir și panouri de fibre până la o grosime maximă de 25 mm, precum și din gips normal sau tencuieli mixte.
Dupa măsurători, valorile minime și maxime pot fi accesate în memorie în funcție de materialul de construcție.

Dispozitivul este livrat complet echipat cu baterie, știfturi suplimentare, capac de protecție și cutie de plastic.

INTERVAL DE MASURARE:


• Lemn: 6-25% continut umiditate



• Materiale de constructie: 0.4 – 6.0% din greutatea  uscata


Caracteristici:

Contor pentru masurator , de buzunar, pentru măsurători rapide, simple și în serie
Indicarea directă a umidității lemnului și a umezelii structurale în% din greutatea uscată (procentul de masă în greutate) printr-un LCD cu 3 linii, rezoluție: 0,1% sau 0,1 ° C
Corecția în 4 pași a speciilor de lemn
Citiri directe pentru 3 tipuri de materiale de construcție și 2 tipuri de materiale izolante
Funcțiile Min / Max și Hold pentru valorile măsurate
Indicarea temperaturii / temperaturii ambiante a dispozitivului
Decuparea automată a dispozitivului
Alimentare: celulă uscată de 9 V
Dimensiune: 175 [L] x 50 [W] x 30 mm [H], greutate aprox. 160 g
Lungime totală: aprox. 195 mm (capac de protecție inclus)

CH 17

Hydromette CH 17 este un instrument de măsurare multifuncțional pentru măsurarea umidității lemnului, a umidității clădirii și a aerului, precum și a temperaturii și a vitezei aerului.

Afișajul tactil robust, în combinație cu posibilitățile moderne de evaluare și stocare, permite o varietate complet nouă de opțiuni.

În domeniul măsurării umidității lemnului, se utilizează diferiți electrozi de măsurare a rezistenței în funcție de grosimea și textura lemnului. Astfel, sunt posibile măsurători de precizie ale cherestelei tăiate (până la 180 mm grosime), PAL și plăci OSB, furnir, așchii de lemn și materiale similare în vrac. Compensarea automată a temperaturii corectează valorile măsurate în funcție de temperatura lemnului.

Metoda de măsurare capacitivă este utilizată pentru măsurarea nedistructivă a umidității materialelor de construcție (de ex. Șape, mortare, tencuieli, beton, cărămizi, materiale termoizolante). Această metodă de aplicare care economisește timpul este ideală pentru detectarea scurgerilor sau pentru monitorizarea proceselor de uscare în clădirile noi sau în timpul lucrărilor de renovare.

Sunt disponibili electrozi de măsurare a rezistenței speciale pentru crearea profilelor exacte de umiditate și pentru măsurarea adâncimii materialelor de construcție în diferite scopuri de aplicare.

Umiditatea și temperatura aerului sunt măsurate prin sondele din seria RF-T și RH-T care sunt echipate cu senzori de înaltă calitate.

În plus față de temperatura aerului, pot fi măsurate temperaturile de suprafață (bazate pe Pt100 sau infraroșu) și temperaturile materialului (de asemenea, pe baza Pt100).

În combinație cu senzorul de viteză al aerului LG-25 BL, Hydromette CH 17 este ideal pentru măsurarea celor mai mici fluxuri de aer și se caracterizează prin stabilitate pe termen lung, recunoaștere a direcției și punere în funcțiune rapidă.

Pentru aplicații în camere curate, este posibilă, de asemenea, o calibrare de înaltă precizie pentru intervalul de aproximativ 0,45 m / s.

Cu diferitele sale opțiuni de evaluare și stocare (în special împreună cu software-ul GANN Dialog Pro), dispozitivul este un ajutor indispensabil, de ex. pentru experți. Hydromette CH 17 oferă, de asemenea, suport optim pentru toate celelalte grupuri profesionale din industria construcțiilor, deoarece acoperă o gamă largă de cerințe.


INTERVAL DE MASURARE

• Lemn: 4 - 100% m.c. prin utilizarea metodei de măsurare a rezistenței

• Materiale structurale: măsurători bazate pe rezistență: (*) 0,3 - 25% din greutatea uscată sau 0,3 - 12 CM-% cu afișaj direct (în funcție de materialul testat)

• măsurători capacitive: (*) 0 - 199 cifre (interval de scanare)

• 0,4 bis 6,0% din greutatea uscată sau 0,1 - 10,0 CM-% cu B 55 BL (în funcție de materialul testat)

• umiditatea relativă a aerului în gaura de foraj: (*) 0,2 - 3,7 din greutatea uscată cu RH-T 37 BL și RH-T 37 BL flex

• Umiditatea aerului: 5 - 98% R.H. cu RF-T 28 BL, RH-T 37 BL și RH-T 37 BL flex

• Temperatura: -30 - +170 ° C în funcție de sonda Pt 100

• Domeniul de măsurare în infraroșu: -40 - +380 ° C cu TF-IR BL

• (*) = citirea directă a valorilor de umiditate în% în funcție de materialul de construcție

Afișaj robust TFT color de 3,5 ”(rezoluție: 320 x 240 pixeli)

LED-urile de stare:  indică diferitele stări ale dispozitivului

Dispozitiv multifuncțional pentru toate domeniile de aplicații disponibile

Difuzor

Port mini-USB

Slot pentru card Micro SD pentru utilizarea unui card de memorie extern

Senzor integrat pentru măsurarea presiunii absolute a aerului

Funcția de captură de ecran

Curbele materialelor individuale pentru 250 de tipuri de lemn și pentru mai mult de 20 de tipuri de materiale de construcție

Prelucrarea și evaluarea datelor de măsurare prin noul software GANN Dialog Pro

Actualizări de software prin Internet: Software-ul dispozitivului poate fi actualizat utilizând programul GANN Dialog Pro pentru PC - pe de o parte, pentru a activa funcții noi în dispozitiv sau, pe de altă parte, pentru a instala patch-uri de service.

Îndeplinește cerințele EN 14080: 2013 (cherestea laminată, lipită) și EN 15497: 2014 (cherestea solidă îmbinată)

Alimentare: 6x 1,5 V baterii AA sau sursă de alimentare externă prin USB (este posibilă conectarea unei surse de alimentare)

Dimensiuni: 205 [L] x 98 [W] x 35 mm [H]

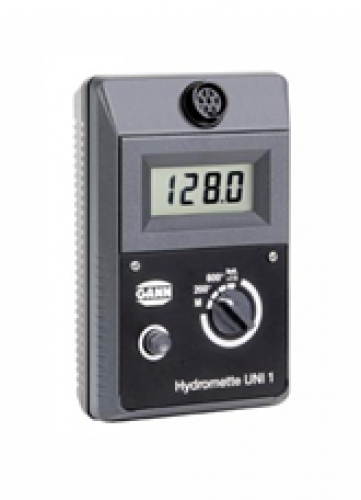

Model: UNI 1

Caracteristici generale:

Umidometru universal ce poate fi utilizat cu o serie de electrozi de la firma Gann. Determina uniditatea structural, umiditatea aerului si temperature. O conexiune cu electrozi active este listata mai jos:

• B 50, B 60 si LB 70 pentru masuratori nedistructive de umiditate pentru material de constructii;
• MB 35 pentru determinarea umiditatii pentru beton
• MH 34 pentru masurarea valorilor de umiditate si a punctului de roua
•
  RF-T, RF-T 31, RH-T 37 EL si RH-T 37 EL flex pentru determinarea umiditatii aerului si temperature aerului
• Sonde de pT 100 pentru senzori ce masoara in afara domeniului


Domeniul de scanare:

1. 199 digits (domeniul de scanare) cu sonde B 50. B 60 si LB 70

0.3 – 8.5 % materie uscata cu tabelul de conversie utilizand sondele B 50, B 60 si LB 70
0.3 – 6.5 % CM cu sonde B 50, B 60 si LB 70 cu tabelul de conversie
2-8 % m.c. cu sonde MB 35 pentru determinarea umiditatii la suprafata pentru beton
5-98 % R.H. utilizand sonde RH-T 37 EL (conversie in % de materie uscata cu izoterme de absorbtie)
Lemn:
40-200 % cu sonda MH 34 in conifer
Umiditatea aerului:
5-98 % R.H. in functie de sonda RF-T
Temperatura:
-200 grade C pana la + 600 grade C in functie de sonda Pt 100 utilizata
-20 grade C pana la 199.9 grade C include sonda IR 40 EL

Alte caracteristici:

• Model de dimensiuni mici pentru masurarea umiditatii pentru o singura masuratoare sau masuratori in serie;
• Afisare directa a continutului de umiditate pe display-ul LCD, rezolutie: 0.1 digit
• Masuratori rapide de umiditate in material de constructii datorita metodei de masurare capacitive de frecventa inalta
• Masuratori precise cu senzorul de temperature Pt 100 in tehnologia cu 4 conductori
• Setare automata in totalitate a instrumentului

Alimentare electrica – baterie de 9 V sau baterie reincarcabila (echipament optional)
Dimensiuni: 140 (L) x 90 (l) x 42/50 mm (H), greutate aproximativ 230 g

Electrodul ar trebui comandat separate in functie de aplicatia data.

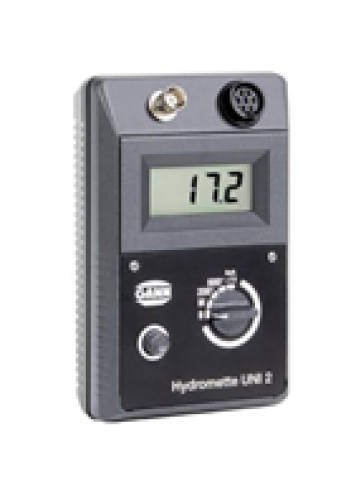

Model: UNI 2

Caracteristici generale:
UNI 2 este un instrument de masura a umiditatii, model universal. O serie mare de electrozi GANN (active) pot fi conectati la acest dispozitiv. Dterminare a umiditatii structural, umiditatea aerului si temperature. O serie de electrozi disponibili sunt prezentati mai jos:

• B 50, B 60, LB 70 pentru masuratori nedestructive de umiditate pentru material de constructii;
• MB 35 penru masurarea umiditatii la suprafata pentru beton;
• MH 34 pentru masurarea umiditatii (40-200 % m.c.) in conifere;
• RF-T 28, RF-T 31, RH-T 37 EL si RH-T 37 EL flex pentru determinarea umiditatii si a temperaturii aerului
• Sonde de Pt 100



Domeniul de masurare:
0-80 digits (conversie in % din greutate uscata)
0-199 digits (domeniul de scanare) cu sonde B 50, B 60 si LB 70
0.3 – 8.5 % de materie uscata cu tabelul de conversie utilizand B 50, B 60 si LB 70
0.3 – 6.5 % CM cu sonde B 50, B 60 si LB 70 cu tabelul de conversie
2-8 % m.c. cu sonda MB 35 pentru determinarea umiditatii la suprafata pentru beton
5-98 % RH utilizand sonda RH-T 37 EL (conversie in % de materie uscata cu izoterma de sorbtie)
Lemn:
5-98 % R.H. in functie de RF-T sonda
Temperatura:
-200 grade C - +600 grade C in functie de sonda Pt 100
-20 grade C - +199.9 grade C include sonda IR 40 EL


Alte caracteristici:

• Model de dimensiuni mici, pentru o singura masuratoare sau pentru masuratori in serie;
• Afisare directa a continutului de umiditate pe display-ul LCD, rezolutie: 0.1 digits;
• Masuratori rapide de umiditate in material de constructii datorita metodei de masurare pe baza de rezistenta si a metodei de masurare capacitaiva de frecventa inalta
• Masuratori precise pentru temperature utilizand sonda Pt 100 cu tehnologia cu 4 conductori
• Instrument cu setare automata
• Alimentare electrica – baterie de 9 V sau baterie reincarcabila (echipament optional)
• Dimensiuni: 140 (L) x 90 (l) x 42/50 mm (H), greutate aproximativ 230 g


Electrozii ar trebui comandati separate.
Mai jos aveti o lista cu electrozii ce pot fi utilizati cu acest aparat:

• Electrod drive – in M 20 (3300)
• Electrod stick – in M 6 (3700)
• Pereche de electrozi M 21-100 (3200)
• Pereche de electrozi M 25-100 (3740)
• Electrod active B 50 (3750)
• Electrod active B 60 (3760)
• Electrod active LB 70 (3755)
• Electrod active MB 35 (3770)

Determinarea umiditatii aerului:

• Electrod activ RF-T 28 EL (3155)
• Electrod activ RH-T 37 EL 160 (3140)
• Electrod activ RH-T 37 EL 320 (3141)
• Electrod activ RH-T 37 EL flex 250 (3142)
• Electrod activ RH-T 37 EL flex 350 (3143)

Temperatura aerului

• Electrod activ RF-T 28 EL (3155)
• Electrod activ RH-T 37 EL 160 (3140)
• Electrod activ RH-T EL 320 (3141)
• Electrod activ RH-T 37 EL flex 250 (3142)
• Electrod activ RH-T 37 EL flex 350 (3143)
•  Sonda pentru temperature gazului si a aerului LT 20 (3190)


Temperatura materialului

• Sonda de temperatura ET 10 (3165)
• Sonda de temperatura pentru lichide si gaze TT 40 (3180)
• Sonda de temperatura pentru lichide si gaze TT 30 (3185)
• Sonda de temperatura ET 50 (3160)
• Sonda de temperatura pentru gaze si lichide TT 480 (3181)
• Sonda de temperatura pentru gaze TT 600 (3182)
• Sonda flexibila de temperatura FT 2 (3195)
• Sonda flexibila de temperatura FT 5 (3196)
• Sonda flexibila de temperatura FT 10 (3197)
• Sonda flexibila de temperatura FT 20 (3198)
• Sonda flexibila de temperatura FT 30 (3199)


Temperatura la suprafata

• Sonda de temperatura IR 40 EL (3150)
• Sonda de temperatura la suprafata OTW 90 (3175)
• Sonda de temperatura la suprafata OT 100 (3170)
• Sonda de temperatura la suprafata OTW 480 (3176)

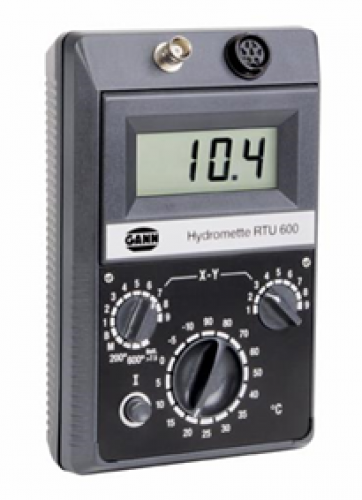

Model: RTU 600



Caracteristici generale:

RTU 600 este un aparat model “ 4 in 1” concepute pentru măsurarea umidității lemnului, umiditate structural, umiditatea și temperatura aerului. Aparatul este echipat cu un corector universal, potrivit pentru fiecare specie de lemn și compensarea automată a temperaturii de la -10 ° - + 90 ° C Mai mult decât atât, acesta poate fi conectat cu electrozii de măsură activi care sunt enumerati mai jos:

• B 50, B 60 și LB 70 pentru o măsurare non-distructive de umiditate și locație de umiditate în materiale de construcții
• MB 35 pentru măsurători de umiditate de suprafață pentru beton
• MH 34 pentru măsurarea valorilor de umiditate ridicate (40-200%), în conifere mc
• IR 40 EL pentru măsurarea temperaturii de suprafață, temperatura punct de roua

RF-T 28, T 31-RF, RH-T 37 EL și RH-T 37 EL flex pentru umidității aerului și măsurarea temperaturii aerului

• precum și toate Pt 100 sonde de gama noastra de senzori de temperatură


Materiale structural:
0 -80 % digits (conversie in % materie uscata – grafic)
0-199 digits (domeniul de scanare) cu sonde B 50,  B 60 si LB 70
0.3 – 8.5 % materie uscata cu tabelul de conversie utilizand sondele B 50, B 60 si LB 70
0.3-6.5 % CM cu sondele B 50, B 60 si LB 70 cu tabelul de conversie
2-8 % m. c, cu sonda MB 35 pentru determinarea umiditatii la suprafata
5-98 % R.H. utilizand sonda RH-T 37 EL (conversie in % de materie uscata cu izotrerme de sorbtie)
Lemn:
4-100 % m. c, utilizand metoda de masurare a rezistentei
40 – 200 % m.c. cu sonda MH 34 in conifer

Umiditatea aerului:
5-98 % RH in functie de sonda RF-T
Temperatura:
-200 grade C pana la +600 grade C in functie de sonda Pt 100
-20 grade C pana la +199.9 grade C IR 40 EL sonda

Caracteristici generale:

• umidometru de dimensiuni mici, pentru o masuratoare sau masuratori in serie
• afisare directa a continutului de umiditate pe display-ul digital LCD, rezolutie: 0.1 % pana la 0.1 digit
• coectie 81 specii de lemn ce permite efectuarea masuratorilor pentru diferite specii de lemn datorita indicatorului curbei de calibrare
• compensare automta a temperaturii lemnului in domeniul -10 grade C pana la +90 grade C
• Masuratori rapide de umiditate in material de constructii datorita metodei de masurare a rezistentei si o indicare nedestructiva/locatie a umiditatii structural pe baza principiului de masurare la frecventa inalta
• Masurare precisa a temperaturii datorita sondelor Pt 100 in tehnologia cu 4 conductori
• Setare automata a instrumentului


Electrozii ar trebui comandati separat
Electrozi utilizati la determinarea umiditatii lemnului:

• Electrod “drive in” M 20 (3300)
• Electrod “ram – in” M 18 (3500)
• Electrod active M 34 (3370)
• Electrod stick – in HS 500 (4375)
• Electrod stick in HD-j 500 (4385)
• Electrod stick-in HS – 1 1000 (4390)
• Electrod stick – in HS-I 1000 (4395)
• Electrod stick – in HST 1000 (4370)
• Electrod stick – in HST-I 1000 (4380)
• Electrod stick – in HS-1 1000/S 250 (4381)

Umiditate structurala

• Electrod “drive in” M 20 (3300)
• Electrod stick – in M 6 (3700)
• Pereche de electrozi “deep” M 21-100 (3200)
• Electrozi “deep” M 21 – 250 (3250)
• Pereche de electrozi M 25-100 (3740)
• Pereche de electrozi M 25-300 (3743)
• Electrod activ B 50 (3750)
• Electrod activ B 60 (3760)
• Electrod activ LB 70 (3755)
• Electrod activ MB 35 (3770)


  Umiditatea aerului

• Electrod activ RF-T 28 EL (3155)
• Electrod activ RH-T 37 EL 160 (3140)
• Electrod activ RH-T 37 EL 320 (3141)
• Electrod activ RH-T 37 EL flex 250 (3142)
• Electrod activ RH-T 37 EL flex 350 (3143)



Temperatura aerului

• Electrod activ RF-T 28 EL (3155)
• Electrod activ RH-T 37 EL 160 (3140)
• Electrod activ RH-T 37 EL 320 (3141)
• Electrod activ RH-T 37 EL flex 250 (3142)
• Electrod activ RH-T 37 EL flex 350 (3143)
• Sonda LT 20 (3190) pentru temperature aerului si a gazelor


Determinarea temperaturii pentru materiale

•
  Sonda de temperatura ET 10 (3165)
• Sonda de temperatura pentru lichide si gaze TT 40 (3180)
• Sonda de temperatura pentru lichide si gaze TT 30 (3185)
• Sonda de temperatura ET 50 (3160)
• Sonda de temperatura pentru gaze si lichide TT 480 (3181)
• Sonda de temperatura pentru gaze TT 600 (3182)
• Sonda flexibila de temperatura FT 2 (3195)
• Sonda flexibila de temperatura FT 5 (3196)
• Sonda flexibila de temperatura FT 10 (3197)
• Sonda flexibila de temperatura FT 20 (3198)
• Sonda flexibila de temperatura FT 30 (3199)


Temperatura la suprafata

• Sonda de temperatura IR 40 EL (3150)
• Sonda de temperatura la suprafata OTW 90 (3175)
• Sonda de temperatura la suprafata OT 100 (3170)
• Sonda de temperatura la suprafata OTW 480 (3176)
